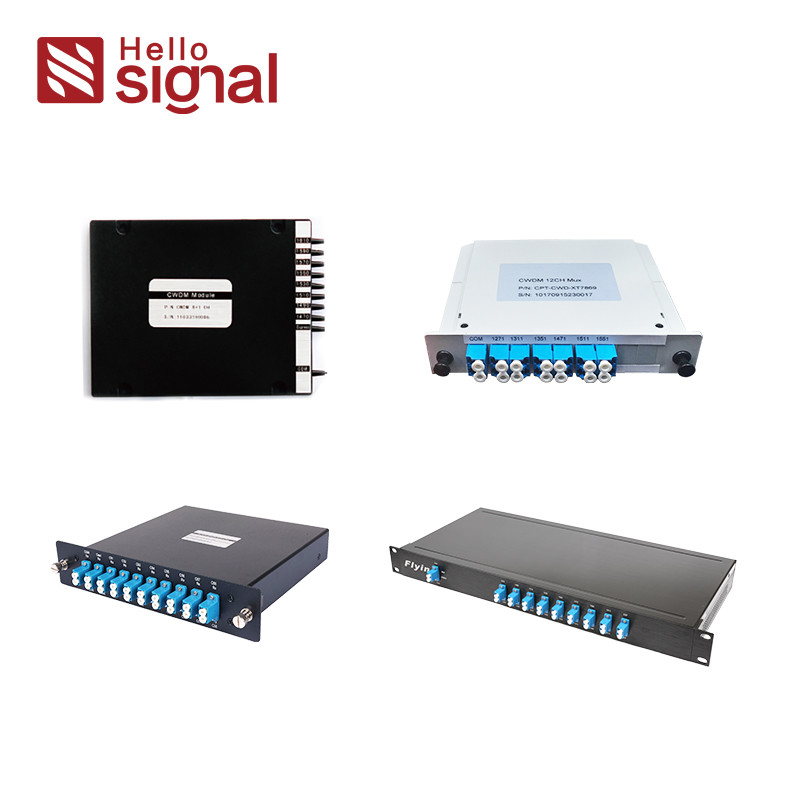

4,8,16-Channel CWDM Module

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: HELLOSIGNAL
Ποσότητα παραγγελίας min: κανένα όριο
Συσκευασία λεπτομέρειες: 10 PC/πλαστική τσάντα
Χρόνος παράδοσης: Κανονικά 10 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: κανένα όριο
Λεπτομερής ενημέρωση
Κεντρικό μήκος κύματος (NM): 1270~1610 ή 1271~1611 Διάστημα καναλιών (Ghz): 20
Passband καναλιών (εύρος ζώνης @-0.5dB) (NM): ≥13 Κατευθυντικότητα (DB): ≥50
Επιστροφής απώλεια (DB): ≥45 Μέγιστος χειρισμός δύναμης (MW): 300

Περιγραφή προϊόντων



  • Διάστημα καναλιών ITU
  • Χαμηλή απώλεια εισαγωγής
  • Ευρεία ζώνη περασμάτων
  • Υψηλή απομόνωση καναλιών
  • Υψηλές σταθερότητα και αξιοπιστία
  • Εποξικός ελεύθερος στην οπτική πορεία





4/8/16 ενότητα καναλιών CWDM



Χαρακτηριστικά γνωρίσματα

Εφαρμογές

· Χαμηλή απώλεια εισαγωγής · Έλεγχος γραμμών
· Ευρεία ζώνη περασμάτων · WDM δίκτυο
· Υψηλή απομόνωση καναλιών · Τηλεπικοινωνίες
· Υψηλές σταθερότητα και αξιοπιστία · Κυψελοειδής εφαρμογή
· Εποξικός ελεύθερος στην οπτική πορεία · Οπτικός ενισχυτής ινών
  · Δίκτυο πρόσβασης



Προδιαγραφές απόδοσης

Παράμετρος 4 κανάλια 8 κανάλια 16 κανάλια
Mux Demux Mux Demux Mux Demux
Κεντρικό μήκος κύματος (NM) 1270~1610 ή 1271~1611
Διάστημα καναλιών (Ghz) 20
Passband καναλιών (εύρος ζώνης @-0.5dB) (NM) ≥13
απώλεια lnsertion (DB) ≤1.5 ≤2.5 Χαμηλός <3>
lsolation (DB) Παρακείμενος ≥30
Μη-παρακείμενος ≥40
ευαισθησία θερμοκρασίας απώλειας lnsertion (DB) ≤0.5
Μετατόπιση θερμοκρασίας μήκους κύματος (nm/℃) ≤0.002
Εξαρτώμενη απώλεια πόλωσης (DB) ≤0.2
Διασπορά τρόπου πόλωσης (CP) ≤0.1
Κατευθυντικότητα (DB) ≥50
Επιστροφής απώλεια (DB) ≥45
Μέγιστος χειρισμός δύναμης (MW) 300
Λειτουργούσα θερμοκρασία (℃) -10~+70
Θερμοκρασία αποθήκευσης (℃) -40~+85
Διάσταση συσκευασίας (χιλ.) L100 Χ W80 xH10 L120 Χ W80 Χ H18
19» 1U Rackmount
Επάνω από τις προδιαγραφές είναι για τις συσκευές χωρίς συνδετήρα.
Οι προδιαγραφές μπορούν να αλλάξουν χωρίς προειδοποίηση.





Διαταγή των πληροφοριών

CWDM □□ □□
  Διάστημα καναλιών Αριθμός καναλιών 1$ο κανάλι Συσκευασία Διάμετρος ινών Μήκος ινών Συνδετήρας
  C=20nm 04=4 κανάλια 27=1270nm 1=ABS ενότητα κιβωτίων 0=250μm 1=1m O=None
    08=8 κανάλια ...... 2=Rackmount 1=900μm 2=2m 1=FC/APC
    16=16 κανάλια 47=1470nm 3=LGXBoX 2=2.0mm S=Specify 2=FC/UPC
    18=18 κανάλια 49=1490nm 4=Insert κιβώτιο 3=3.0mm   3=SCI/APC
    N=N κανάλια ...... 5=Specify     4=SC/UPC
      61=1610nm       5=LC/APC
              6=LC/UPC
              7=ST
