12 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: HELLOSIGNAL® OR OEM
Ποσότητα παραγγελίας min: 50 ΤΕΜ
Συσκευασία λεπτομέρειες: 10 PC / Πλαστική σακούλα
Χρόνος παράδοσης: Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: κανένα όριο
Λεπτομερής ενημέρωση
Αντοχή: <0,3dB τυπική αλλαγή, 200 ζευγαρώματα Εναλλακτικότης: ≤0,2dB
Αντοχή εφελκυσμού: >70Ν Χρόνοι σύνδεσης: ≤ 500
Θερμοκρασία λειτουργίας (°C): -40 έως + 85°C
Επισημαίνω:

12 Fibers MPO Patch Cord

,

Σκοινί μπαλωμάτων OM3 Mpo

,

Διάταξη για το LSZH MPO


Περιγραφή προϊόντων

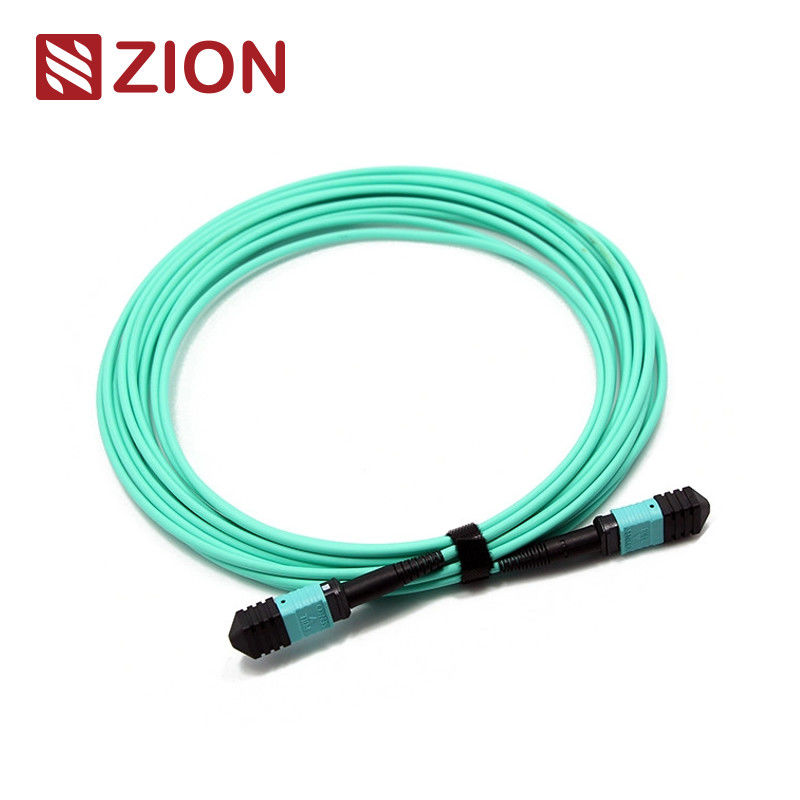

12 Ίνες MPO Θηλυκό σε MPO Θηλυκό OM3 3.0mm LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα
Καλώδιο patch οπτικών ινών MPO υψηλής πυκνότητας σχεδιασμένο για τη σύγχρονη μετάδοση δεδομένων σε απαιτητικά περιβάλλοντα.
12 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας 0
Αναγνώριση Προϊόντος
Κωδικός Zion: ZCM1127HLA1X
Περιγραφή Zion: MPO Θηλυκό σε MPO Θηλυκό OM3 3.0mm LSZH 12 Ίνες MPO Patch Cord (Προσαρμοσμένα Μέτρα)
Επισκόπηση Προϊόντος
Ο σύνδεσμος MPO είναι ένας σύνδεσμος ινών πολλαπλών πυρήνων υψηλής πυκνότητας, σχεδιασμένος για τις σύγχρονες απαιτήσεις μετάδοσης δεδομένων. Χρησιμοποιείται εκτενώς σε ρυθμίσεις υψηλής πυκνότητας, συμπεριλαμβανομένων κέντρων δεδομένων, υποδομών κτιρίων οπτικών ινών και εσωτερικών συνδέσεων οπτικών συσκευών για συστήματα όπως πομποδέκτες 40G, 100G και QSFP+.
Χαρακτηριστικά MPO Patch Cord
  • Κατασκευή: Τερματισμένο με συνδέσμους MPO και στις δύο άκρες, συνδέοντας μονάδες MPO ως μόνιμο σύνδεσμο
  • Διαμορφώσεις: Διατίθεται σε πολλαπλούς αριθμούς ινών: 12, 24, 48, 60, 72, 96 και 144 ίνες
  • Ρυθμοί Δεδομένων: Υποστηρίζει ταχύτητες μετάδοσης έως 10/40/100Gbps
  • Ευελιξία: Εύκολη επαναδιαμόρφωση αλλάζοντας κασέτες αντί για συνδέσμους κορμού καλωδίων
  • Εφαρμογές: Διασύνδεση κασετών, πάνελ και MPO fan-outs; Γρήγορη ανάπτυξη σε ρυθμίσεις καλωδίωσης υψηλής πυκνότητας; Σχεδιασμένο για οπτικά 40G QSFP+ SR4, 40G QSFP+ CSR4 και 100G QSFP28 SR4
Βιομηχανικά Πρότυπα Συνδέσμων
Αναφορά MPO Singlemode:IEC 61754-7
Λεπτομέρειες περιβλήματος MPO Singlemode:SM APC (Πράσινοι/Κίτρινοι σύνδεσμοι + μαύρο κάλυμμα)
Αναφορά MPO Multimode:IEC 61754-7
Λεπτομέρειες περιβλήματος MPO Multimode:OM1/OM2 (Μπεζ), OM3/OM4 (Aqua/Heather Violet)
Οπτικές Προδιαγραφές
Απώλεια Εισαγωγής (MPO) Singlemode (APC):Στάνταρ: ≤0.75dB; Χαμηλή Απώλεια: ≤0.35dB
Απώλεια Εισαγωγής (MPO) Multimode (PC):Στάνταρ: ≤0.6dB; Χαμηλή Απώλεια: ≤0.35dB
Απώλεια Επιστροφής (MPO) Singlemode (APC):≥60dB
Απώλεια Επιστροφής (MPO) Multimode (PC):≥25dB
Ανθεκτικότητα Singlemode (APC):<0.3dB τυπική αλλαγή (200 ζευγαρώσεις)
Αντοχή σε εφελκυσμό Singlemode (APC):>70N
Θερμοκρασία Λειτουργίας Singlemode (APC):-40°C έως +85°C
Βασικά Χαρακτηριστικά
  • Χαμηλή Απώλεια: Υψηλή απόδοση με χαμηλή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής
  • Ανθεκτικές Επιλογές: Διατίθεται με στρογγυλό καλώδιο, οβάλ καλώδιο και επιλογές γυμνής κορδέλας
  • Αναγνώριση: Περιβλήματα με χρωματική κωδικοποίηση για εύκολη διαφοροποίηση τύπου και βαθμού ινών
  • Συμβατότητα: Εναλλάξιμο για δομημένα συστήματα καλωδίωσης και συμβατό με παγκόσμια πρότυπα (IEC 61754-7, Telcordia GR-1435-CORE, TIA-568-C)
Εφαρμογές
  • Κέντρα Δεδομένων Υψηλής Πυκνότητας: Υποστηρίζει αποτελεσματικά απαιτήσεις πυκνής καλωδίωσης
  • Υποδομή Οπτικών Ινών: Ιδανικό για συνδεσιμότητα κτιρίων
  • Εσωτερικές Οπτικές Συνδέσεις: Παρέχει αξιόπιστες συνδέσεις για εξοπλισμό ινών
12 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας 112 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας 212 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας 3
Προδιαγραφές Ανοχής Μήκους
Συνολικό Μήκος(L)(m): ανοχή μήκους(cm)
0
1
10
40
Μέθοδοι Σύνδεσης Πολικότητας MPO
12 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας 4
Σύνδεση Πολικότητας A
Τα καλώδια Πολικότητας A MPO χρησιμοποιούν ένα σχέδιο key up, key down. Η θέση 1 ενός συνδέσμου αντιστοιχεί στη θέση 1 ενός άλλου συνδέσμου χωρίς αναστροφή πολικότητας. Απαιτεί καλώδια patch duplex A-B στη μία άκρη και καλώδια patch duplex A-A στην άλλη άκρη για σωστή μετάδοση σήματος.
12 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας 5
Σύνδεση Πολικότητας B
Τα καλώδια Πολικότητας B MTP χρησιμοποιούν ένα σχέδιο key up, key up. Η θέση 1 ενός συνδέσμου αντιστοιχεί στη θέση 12 ενός άλλου συνδέσμου. Απαιτεί καλώδια patch duplex A-B και στις δύο άκρες για σωστή αναστροφή πολικότητας και μετάδοση σήματος.
12 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας 6
Σύνδεση Πολικότητας C
Τα καλώδια Πολικότητας C MPO χρησιμοποιούν ένα σχέδιο key up, key down με εσωτερική διαμόρφωση διασταύρωσης ινών. Η θέση 1 ενός συνδέσμου αντιστοιχεί στη θέση 2 ενός άλλου συνδέσμου. Απαιτεί καλώδια patch duplex A-B και στις δύο άκρες για σωστή δρομολόγηση σήματος.
12 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας 7
Σημείωση: Ο τύπος πολικότητας καθορίζεται στους κανόνες ονομασίας προϊόντων - Πολικότητα A, Πολικότητα B ή Πολικότητα C.
Σχετικά Προϊόντα
7236001 | ZCM1122HIA1X
MPO Θηλυκό σε MPO Θηλυκό SM 3.0mm LSZH 12 Ίνες Patch Cord - Καλώδιο patch ινών single-mode για κέντρα δεδομένων υψηλής ταχύτητας και καλωδίωση κορμού
7236002 | ZCM1152HIA1X
MPO Θηλυκό σε MPO Θηλυκό SM 3.0mm LSZH 24 Ίνες Patch Cord - Λύση single-mode υψηλής πυκνότητας που υποστηρίζει Ethernet 40G/100G
7236003 | ZCM1127HLA1X
MPO Θηλυκό σε MPO Θηλυκό OM3 3.0mm LSZH 12 Ίνες Patch Cord - Συνδεσιμότητα ινών Multimode για δίκτυα 10G/40G/100G
7236004 | ZCM1157HLA1X
MPO Θηλυκό σε MPO Θηλυκό OM3 3.0mm LSZH 24 Ίνες Patch Cord - Βελτιστοποιημένο για δίκτυα multimode (OM3) υψηλής πυκνότητας
7236005 | ZCM1128HMA1X
MPO Θηλυκό σε MPO Θηλυκό OM4 3.0mm LSZH 12 Ίνες Patch Cord - Σχεδιασμένο για συνδέσεις multimode (OM4) υψηλής ταχύτητας
7236006 | ZCM1158HMA1X
MPO Θηλυκό σε MPO Θηλυκό OM4 3.0mm LSZH 24 Ίνες Patch Cord - Αποτελεσματική και αξιόπιστη λύση multimode για δίκτυα 40G/100G
Πληροφορίες Συσκευασίας
Αυτό το εύκολα χειριζόμενο και καλά προστατευμένο πακέτο καλωδίων οπτικών ινών επισημαίνεται και επισημαίνεται από την OMC ως προεπιλογή. Τυπικά μεγέθη χαρτοκιβωτίων: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Η επιλογή χαρτοκιβωτίου εξαρτάται από την ποσότητα παραγγελίας. Διατίθεται προσαρμοσμένη συσκευασία.
12 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας 8
Υπηρεσίες OEM/ODM
  • Χρώμα καλωδίου, κείμενο εκτύπωσης, υλικό του μπουφάν καλωδίου, προσαρμογή χρώματος συνδέσμου
  • Ετικέτα OEM, δακτύλιος αναγνώρισης, ετικέτες καλωδίων, σχεδιασμός κουτιού, σήματα αποστολής
  • Διαφορετικά διαθέσιμα επίπεδα ποιότητας
12 Ινών OM3 LSZH MPO Patch Cord Προσαρμοσμένα Μέτρα για Κέντρα Δεδομένων Υψηλής Πυκνότητας 9
