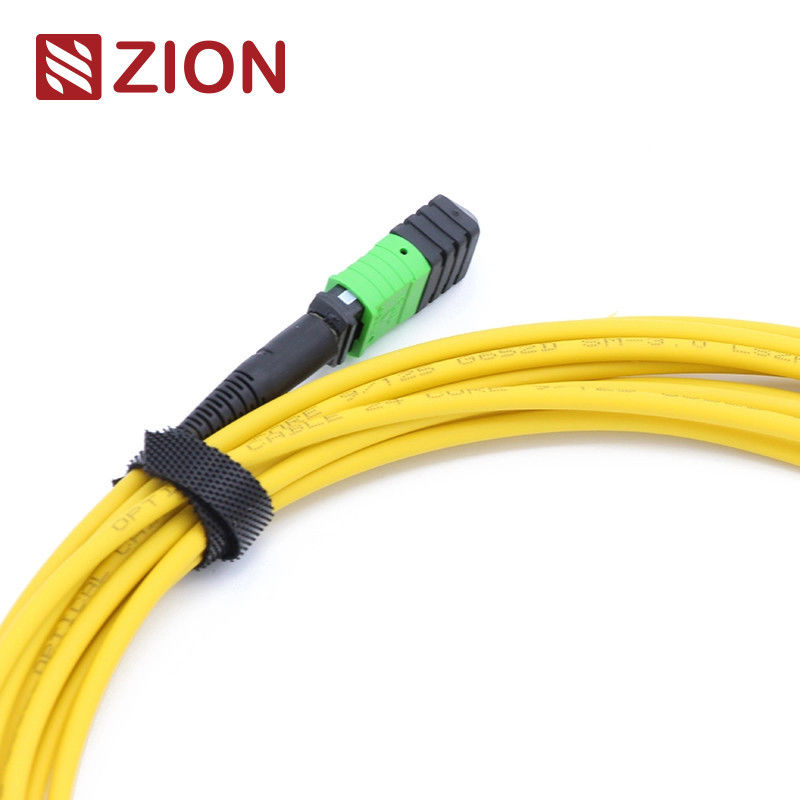

12 ίνες MTP θηλυκό σε MTP θηλυκό νήμα
Μοναδικό 3.0mm LSZH καλώδιο φυτικής οπτικής ινών σχεδιασμένο για εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας και λύσεις δικτύωσης 40G/100G.
Ταυτοποίηση προϊόντος
Κώδικας Σιών:ZCM2122HIA1X
Περιγραφή:MTP Γυναίκα προς MTP Γυναίκα SM 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters
Επισκόπηση του προϊόντος
Ο σύνδεσμος MTP είναι ένας τύπος σύνδεσμου πολλαπλών ινών που έχει σχεδιαστεί για εφαρμογές υψηλής πυκνότητας οπτικών ινών.Εφαρμογές ινών προς το κτίριο, και εσωτερικές συνδέσεις εντός οπτικών συσκευών δέκτη-μεταφορέα που υποστηρίζουν τεχνολογίες 40G, 100G και QSFP+.
Οι σύνδεσμοι MTP ταξινομούνται σύμφωνα με τα πρότυπα IEC 61754-7 με βάση τον αριθμό των ινών, το φύλο (αρσενικό / θηλυκό) και την πολικότητα (PC ή APC).Το 0mm LSZH Fiber Patch Cord διαθέτει συνδέσεις MTP και στα δύο άκρα και είναι διαθέσιμο σε διάφορους αριθμούς ινών, συμπεριλαμβανομένων των 12, 24, 48, 60, 72, 96 και 144 ίνες.
Βασικές εφαρμογές
Ειδικά σχεδιασμένο για 40G QSFP+ SR4, 40G QSFP+ CSR4 και 100G QSFP28 SR4 οπτικές άμεσες συνδέσεις σε περιβάλλοντα κέντρου δεδομένων υψηλής πυκνότητας.
Βιομηχανικά πρότυπα και προδιαγραφές
Πρότυπα συνδέσμων
- Αναφορά MPO μεμονωμένου τρόπου: EIA/TIA-604-5
- MPO Single Mode Housing: SM APC - Πράσινοι συνδετήρες + μαύρη μπότα (Standard Loss MTP)
- MPO Single Mode Housing: SM APC - Κίτρινοι συνδετήρες + μαύρη μπότα (Super Low Loss MTP)
- Αναφορά MPO Multimode: EIA/TIA-604-5
- Συμμόρφωση με τις προδιαγραφές IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3 Συμμόρφωση
Προδιαγραφές οπτικής απόδοσης
Απώλεια εισαγωγής (MPO) Μονότροπος APC:
Πρότυπο: ≤0,75dB (μέγιστο), ≤0,50dB (τυπικό)
Υπερ-χαμηλό: ≤0,35dB (μέγιστο), ≤0,20dB (τυπικό)
Πολυτρόπος υπολογιστής με απώλεια εισαγωγής (MPO):
Πρότυπο: ≤0,6dB (μέγιστο), ≤0,50dB (τυπικό)
Υπερ-χαμηλό: ≤0,35dB (μέγιστο), ≤0,20dB (τυπικό)
Επιστροφή απώλειας (MPO) Μονότροπος APC:≥ 60dB
Πολυτρόπος PC με απώλεια επιστροφής (MPO):≥ 25dB
Δυνατότητα:<0,3dB τυπική αλλαγή (200 ζευγάρια)
Αντικατάστατες:≤ 0,2dB
Δοκιμή εισαγωγής-σύνδεσης:500 φορές, IL < 0,5 dB
Δυνατότητα τέντωσης:> 70N
Τεχνολογίες:> 600
Θερμοκρασία λειτουργίας:-40°C έως +85°C
Βασικά χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής και υψηλή απόδοση απώλειας επιστροφής
- Συνδετήρας πολυϊνών με βάση το MT με 4, 8, 12 και 24 τερματισμούς ινών
- Οικονομική λύση μαζικής εξόντωσης
- Βελτιστοποιημένο για εφαρμογές με χαμηλή απώλεια και με τυποποιημένη απώλεια
- Διαθέσιμο σε σκληρό στρογγυλό καλώδιο, οβάλ καλώδιο, και γυμνή ταινία επιλογές
- Χρωματογραφημένα περιβλήματα για την εύκολη αναγνώριση τύπου ινών και τύπου γυαλισμάτων
- Εξαιρετική επαναληψιμότητα και ανταλλαγή
Πρωταρχικές εφαρμογές
12F MPO-LC/SC/FC/ST καλώδια ευθείας ζώνης που έχουν σχεδιαστεί για εφαρμογές 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και υψηλής πυκνότητας κέντρων δεδομένων.Βελτιστοποιημένο για περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G.
- Περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας
- Εφαρμογές ινών προς το κτίριο
- Εσωτερικές συνδέσεις μέσα σε εξοπλισμό οπτικών ινών
Πληροφορίες για το προϊόν
Κανόνες ονομασίας και επιβεβαίωση της τάξης
Πιέστε την Τάμπ Τραβήξτε για το Senko MTP
Εικόνα καλωδίου κορμού MTP-MTP 12F
Ανεκτικότητα μήκους καλωδίου
| Συνολικό μήκος (L) σε μέτρα |
Ανεκτικότητα μήκους σε εκατοστά |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Μέθοδοι σύνδεσης πολικότητας MTP
Τρεις τυποποιημένες μεθόδους σύνδεσης εξασφαλίζουν την κατάλληλη πολικότητα MTP/MTP για τη βέλτιστη μετάδοση σήματος.
Η πολικότητα μια σύνδεση
Ο σχεδιασμός κλειδί προς τα πάνω, κλειδί προς τα κάτω διατηρεί την ευθυγράμμιση της θέσης των ινών (θέση 1 προς θέση 1). Απαιτεί καλώδια διπλού διπλού σε ένα άκρο και καλώδια διπλού διπλού σε άλλο άκρο.
Σύνδεση πολικότητας Β
Κλειδί προς τα πάνω, σχεδιασμός κλειδί προς τα πάνω με μεταστροφή πολικότητας (θέση 1 σε θέση 12). Απαιτεί καλώδια διπλού τύπου Α-Β σε αμφότερες τις άκρες.
Σύνδεση πολικότητας C
Σχεδιασμός κλειδί προς τα πάνω, κλειδί προς τα κάτω με εσωτερική διασταύρωση ινών (θέση 1 έως θέση 2). Απαιτεί καλώδια διπλού τύπου Α-Β και στις δύο άκρες.
Σημείωση:Ο τύπος πολικότητας προσδιορίζεται στους κανόνες ονομασίας του προϊόντος - Πολικότητα Α, Πολικότητα Β ή Πολικότητα Γ.
Συγγενικά προϊόντα
7236001 ZCM1122HIA1:MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1:MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1:MTP Γυναίκα προς MTP Γυναίκα SM 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1:MTP Γυναίκα προς MTP Γυναίκα SM 3,0 mm LSZH 24 ίνες MTP Patch Cord Custom Meters
Πληροφορίες συσκευασίας
Επαγγελματικά συσκευασμένα καλώδια οπτικών ινών με επισήμανση και σήμανση OMC. Διαθέσιμα σε τυποποιημένα μεγέθη χαρτονιού: 34 × 22 × 15 cm, 44 × 34 × 24 cm και 54 × 39 × 34 cm. Διατίθενται επιλογές προσαρμοσμένης συσκευασίας.
Υπηρεσίες OEM/ODM
Οι επιλογές προσαρμογής περιλαμβάνουν χρώμα καλωδίου, εκτύπωση, υλικό σακάτου, χρώματα συνδέσμων, επισήμανση OEM, δαχτυλίδια ταυτοποίησης, ετικέτες καλωδίου, κουτιά και σήματα αποστολής.Διατίθεται σε διαφορετικά επίπεδα ποιότητας για την κάλυψη ειδικών απαιτήσεων.
