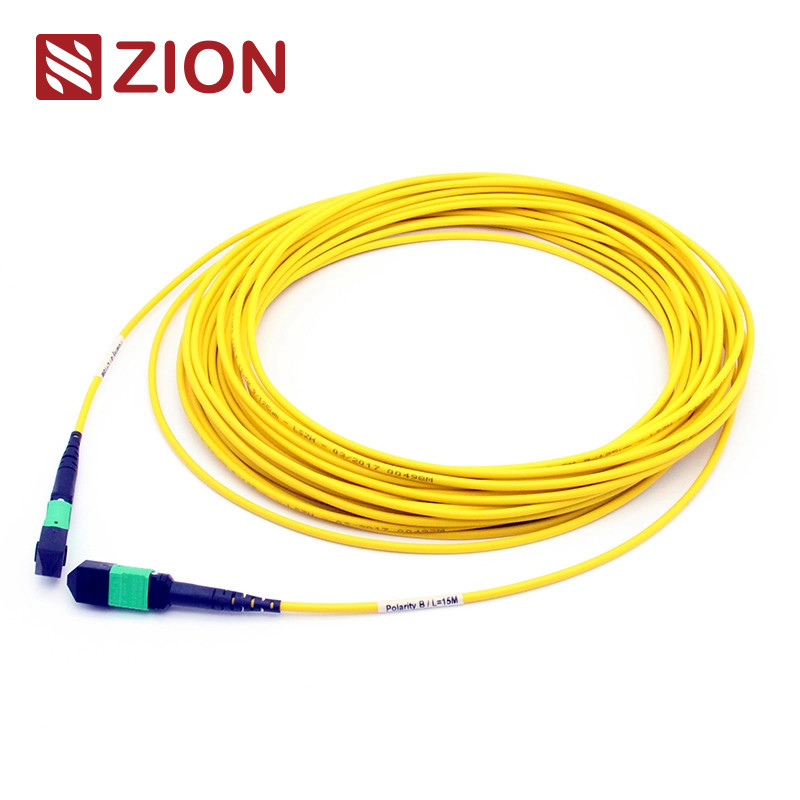

24 ίνες MTP Patch Cord Γυναίκα προς Γυναίκα Singlemode 3,0mm LSZH
MTP Γυναίκα προς MTP Γυναίκα SM 3,0 mm LSZH 24 ίνες MTP Patch Cord Custom Meters
Κώδικας Σιών και περιγραφή
Κώδικας Σιών:ZCM2152HIA1X
Σιόν Περιγραφή:MTP Γυναίκα προς MTP Γυναίκα SM 3,0 mm LSZH 24 ίνες MTP Patch Cord Custom Meters
Ο συνδετήρας MPO είναι ένας τύπος συνδετήρα πολλαπλών ινών που έχει σχεδιαστεί για συστήματα προσύνδεσης υψηλής πυκνότητας ινών.εφαρμογές ινών προς το κτίριο, και εσωτερικές συνδέσεις εντός οπτικών συσκευών δέκτη-μεταφορέα που υποστηρίζουν τεχνολογίες 40G, 100G και QSFP+.
Οι τύποι συνδέσμων MTP ταξινομούνται σύμφωνα με τους κανονισμούς IEC 61754-7 με βάση τον αριθμό πυρήνων, το φύλο (Αρσενικό/Ανδρόφυλο) και την πολικότητα (PC ή APC).
Αυτό το MTP-MTP 3.0mm LSZH Fiber Patch Cord διαθέτει συνδέσεις MTP και στα δύο άκρα και είναι διαθέσιμο με 12, 24, 48, 60, 72, 96 ή 144 ίνες.Υποστηρίζει ταχύτητες έως 10/40/100Gbps λύσεις κέντρου δεδομένων και είναι ιδανικό για τη διασύνδεση κασέτεςΤο καλώδιο patch διευκολύνει την ταχεία ανάπτυξη καλωδίων υψηλής πυκνότητας σε κέντρα δεδομένων και σε άλλα περιβάλλοντα υψηλής ινών.
Το καλώδιο 24F MTP-MTP Fiber Patch Cord έχει σχεδιαστεί ειδικά για εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας και υποστηρίζει άμεσες συνδέσεις 100G QSFP28 SR4.
Συνδετήρες Βιομηχανικό πρότυπο
Αναφορά MPO μεμονωμένου τρόπου:ΕΠΕ/ΤΙΑ-604-5
Πληροφορίες για το MPO Single Mode Housing:SM APC: Πράσινες συνδέσεις+μαύρη μπότα (Standard Loss MTP) · SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MTP)
Αναφορά MPO Multimode:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες του MPO Multimode Housing:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (Standard Loss MTP) · OM3&OM4 PC: Aqua συνδέσεις+μαύρη μπότα (Standard&Super low loss MTP) · OM3&OM4 PC: Heather Violet συνδέσεις+μαύρη μπότα (Standard loss MTP)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MPO) ((IEC 61300-3-34) Μοναδικός τρόπος (APC γυαλισμένο σε 8 βαθμούς):Τυποποιημένη απώλεια: ≤ 0,75dB (μέγιστη), ≤ 0,50dB (τυπική), Super Low απώλεια: ≤ 0,35dB (μέγιστη), ≤ 0,20dB (τυπική)
Τροφοδοσία για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή ηλεκτρικών συσκευών:Τυποποιημένη απώλεια: ≤ 0,6dB (μέγιστη), ≤ 0,50 (τυπική), υπερχαμηλή απώλεια: ≤ 0,35dB (μέγιστη), ≤ 0,20dB (τυπική)
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6) Μοναδική λειτουργία (APC γυαλισμένη σε 8 βαθμούς):≤ 0,3dB
Τεχνική διάταξη για την κατασκευή ή την εκτέλεση της συσκευής:≤ 0,3dB
Απώλεια επιστροφής (MPO) μεμονωμένη λειτουργία (APC γυαλισμένη 8 βαθμούς):≥ 60dB ((8 βαθμοί γυάλωσης)
Πολυτρόπος απώλειας επιστροφής (MPO)≥ 25dB
Επιστροφή ζημίας (LC/SC/FC/ST):Συμπεριλαμβανομένων των προδιαγραφών που αναφέρονται στην παράγραφο 1.
Επιστροφή ζημίας (LC/SC/FC/ST):≥35dB
Δυνατότητα:<0,3dB τυπική αλλαγή (200 ζευγάρια)
Αντικατάστατες:≤ 0,2dB
Δοκιμή εισαγωγής-σύνδεσης:500 φορές, IL<0,5 dB
Δυνατότητα τράβηξης:> 70N
Χρόνοι σύνδεσης:> 600
Εναλλακτική λειτουργική θερμοκρασία (APC):-40°C έως +85°C
Χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
- Μικροφυτικός σύνδεσμος με βάση το MT, 4,8Τερματισμοί και συναρμολογήσεις συνδέσμων ινών 12, 24
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
- Διαθέσιμα περιβλήματα με χρωματική κωδικοποίηση για τη διάκριση τύπου ινών, τύπου γυαλίστρου και/ή ποιότητας συνδέσμου
- Καλή στην επαναληψιμότητα και την ανταλλαγή
Εφαρμογή
Αυτό το καλώδιο 24F MTP-MTP είναι βελτιστοποιημένο για εφαρμογές κέντρου δεδομένων υψηλής πυκνότητας 10/40/100G. Είναι σχεδιασμένο για άμεσες συνδέσεις οπτικών 100G QSFP28 SR4 και περιβάλλοντα κέντρου δεδομένων υψηλής πυκνότητας.
Όλα τα MPO Connectors της OMC προέρχονται από την Senko/Nissin/Sumitomo.
- Εφαρμογές κέντρων δεδομένων με περιβάλλοντα υψηλής πυκνότητας
- Εγκαταστάσεις ινών προς το κτίριο
- Εσωτερικές εφαρμογές συνδέσμων σε εξοπλισμό ινών
Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης της τάξης
Πατήστε Τραβήξτε για Senko MTP
Σχέδιο καλωδίου κορμού MTP-MTP 24F
| Συνολικό μήκος (L) (m) |
Διάστημα ανοχής (cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| "+0,5% x L/-0 |
|
Τρεις μέθοδοι σύνδεσης βοηθούν στη διατήρηση της σωστής πολικότητας MTP/MTP
Λύση πολικότητας βάσης-24
Για να ικανοποιηθούν οι αυξημένες απαιτήσεις εύρους ζώνης, εισάγονται καλώδια MTP/MPO 24 ινών για να διευκολυνθεί η μετανάστευση σε δίκτυα 100G.μείωση του αριθμού των ινώνΗ διατήρηση της πολικότητας της καλωδίωσης MTP / MPO βάσης-24 είναι πιο περίπλοκη και η OMC συνιστά καλώδια MTP / MPO τύπου A (key-up-to-key-down).Με τις κασέτες τύπου Α και τύπου ΑΦ, δεν απαιτούνται πλέον καλώδια επικάλυψης Α- προς Α.
Το καλώδιο καύσωνα της Zion Communication
7236001 ZCM1122HIA1: MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1: MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters
7236003 ZCM1127HLA1: MPO Γυναίκα προς MPO Γυναίκα OM3 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters
7236004 ZCM1157HLA1: MPO Γυναίκα προς MPO Γυναίκα OM3 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters
7236005 ZCM1128HMA1: MPO Γυναίκα προς MPO Γυναίκα OM4 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters
7236006 ZCM1158HMA1: MPO Γυναίκα προς MPO Γυναίκα OM4 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1: MTP Γυναίκα προς MTP Γυναίκα SM 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1: MTP Γυναίκα προς MTP Γυναίκα SM 3.0mm LSZH 24 ίνες MTP Patch Cord Custom Meters
7236009 ZCM2127HLA1: MTP Γυναίκα προς MTP Γυναίκα OM3 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters
7236010 ZCM2157HLA1: MTP Γυναίκα προς MTP Γυναίκα OM3 3.0mm LSZH 24 ίνες MTP Patch Cord Custom Meters
7236011 ZCM2128HMA1: MTP Γυναίκα προς MTP Γυναίκα OM4 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters
7236012 ZCM2158HMA1: MTP Γυναίκα προς MTP Γυναίκα OM4 3.0mm LSZH 24 ίνες MTP Patch Cord Custom Meters
Συσκευή
Το πακέτο καλωδίων οπτικών ινών έχει σχεδιαστεί για εύκολο χειρισμό και βέλτιστη προστασία.Η επιλογή των κουτιών εξαρτάται από την ποσότητα παραγγελίαςΔιατίθενται επιλογές προσαρμοσμένης συσκευασίας.
Υπηρεσία OEM/ODM
- Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
- Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίου, κουτί, σήματα αποστολής
- Διαφορετικά διαθέσιμα επίπεδα ποιότητας
