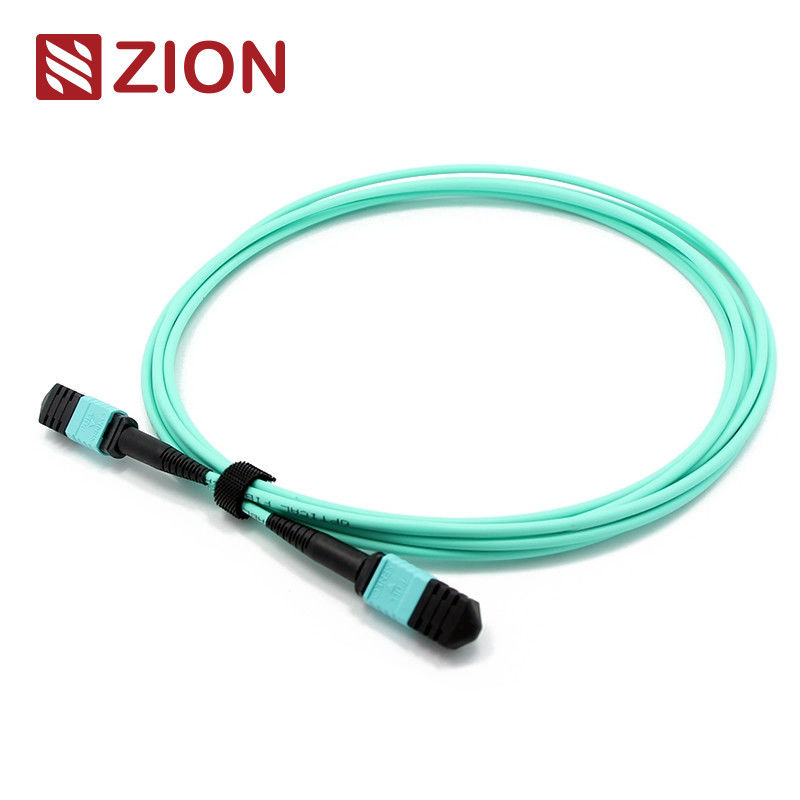

12 ίνες MTP Γυναίκα προς MTP Γυναίκα OM3 3,0mm LSZH MTP Patch Cord
Υψηλής απόδοσης MTP Female to MTP Female OM3 3.0mm LSZH 12 Fibers MTP Patch Cord διαθέσιμο σε προσαρμοσμένα μήκη για κέντρα δεδομένων και εφαρμογές υψηλής πυκνότητας ινών.
Ταυτοποίηση προϊόντος
Κωδικός Zion: ZCM2122HIA1X
Περιγραφή: MTP Γυναίκα προς MTP Γυναίκα SM 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters
Επισκόπηση του προϊόντος
Ο σύνδεσμος MTP είναι ένας τύπος σύνδεσμου πολλαπλών ινών που έχει σχεδιαστεί για εφαρμογές υψηλής πυκνότητας οπτικών ινών.Το σύστημα προσύνδεσης υψηλής πυκνότητας με ίνες MTP χρησιμοποιείται κυρίως σε περιβάλλοντα κέντρων δεδομένων, εφαρμογές ινών προς το κτίριο και εσωτερικές συνδέσεις εντός οπτικών συσκευών μεταβιβαστή που υποστηρίζουν τεχνολογίες 40G, 100G και QSFP +.
Οι τύποι συνδέσμων MTP διακρίνονται σύμφωνα με τους κανονισμούς της IEC 61754-7 με βάση τον αριθμό πυρήνων, το φύλο (Αρσενικό/Αρσενικό) και την πολικότητα (PC ή APC).
Αυτό το MTP-MTP 3,0mm LSZH Fiber Patch Cord συνδέει τις ενότητες MTP μεταξύ τους ως μόνιμο σύνδεσμο, υποστηρίζοντας ταχύτητες έως 10/40/100Gbps λύσεις κέντρου δεδομένων.ή 144 ίνες, τα καλώδια αυτά διευκολύνουν την ταχεία ανάπτυξη καλωδίων ραχοκοκαλιάς υψηλής πυκνότητας σε κέντρα δεδομένων και άλλα περιβάλλοντα υψηλής ινών.
Το 12F MTP-MTP Fiber Patch Cord έχει σχεδιαστεί ειδικά για άμεσες συνδέσεις 40G QSFP+ SR4, 40G QSFP+ CSR4 και 100G QSFP28 SR4.
Βιομηχανικά πρότυπα
MPO Μοναδικός τρόπος
Αναφορά: ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες περίθαλψης: SM APC: Πράσινοι συνδετήρες+μαύρο μπουκάλι (Standard Loss MTP)
SM APC: Κίτρινοι συνδετήρες+μαύρη μπότα (MTP υπερχαμηλής απώλειας)
MPO Multimode
Αναφορά: ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες: OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρο μπότο
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενο
- Δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MPO) ((IEC 61300-3-34)
Μοναδική λειτουργία (φτιαγμένη με APC 8 βαθμών): Τυποποιημένη απώλεια: ≤0,75dB (μέγιστο), ≤0,50dB (τυπικό) · Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπικό)
Πολυτρόπος (PC Flat polish): Τυποποιημένη απώλεια: ≤0,6dB (μέγιστο), ≤0,50 (τυπικό), Super Low απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπικό)
Απώλεια εισαγωγής (LC/SC/FC/ST) ((IEC 61300-3-6)
Ενιαία λειτουργία (αποχτενισμένη σε 8 βαθμούς APC): ≤0,3dB
Πολυτρόπος (PC Flat Polish): ≤0,3dB
Επιστροφή ζημίας (MPO)
Μοναδική λειτουργία (φτιαγμένη με 8 βαθμούς APC): ≥60dB
Πολυτρόπος (PC Flat Polish): ≥ 25dB
Επιπλέον προδιαγραφές
- Διάρκεια: <0,3dB τυπική αλλαγή (200 ζευγαρώσεις)
- Ανταλλάξιμο: ≤ 0,2 dB
- Δοκιμή εισαγωγής-έλξης: 500 φορές, IL<0,5dB
- Δυνατότητα τράβηξης: > 70N
- Χρόνοι σύνδεσης: > 600
- Θερμοκρασία λειτουργίας: -40°C έως +85°C
Βασικά χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
- Μικροφυτικός σύνδεσμος με βάση το MT, 4,8Τερματισμοί συνδέσμων ινών 12 και 24
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Καλώδιο στρογγυλο, οβάλ ή γυμνό
- Χρωματογραφημένα περιβλήματα για εύκολη ταυτοποίηση τύπου ινών
- Εξαιρετική επαναληψιμότητα και ανταλλαγή
Εφαρμογές
12F MPO-LC/SC/FC/ST Καλώδια ευθείας σχοινίς σχεδιασμένα για κέντρα δεδομένων 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και υψηλής πυκνότητας.
Όλες οι συνδέσεις MPO της OMC προέρχονται από την Senko/Nissin/Sumitomo.
- Περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας
- Εγκαταστάσεις ινών προς το κτίριο
- Εσωτερικές εφαρμογές συνδέσμων σε εξοπλισμό ινών
Προδιαγραφές ανοχής μήκους
| Συνολικό μήκος (L) (m) |
Ανεκτικότητα μήκους (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Συγγενικά προϊόντα
ZCM1122HIA1: MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 12 ίνες MPO Patch Cord
ZCM1152HIA1: MPO θηλυκό προς MPO θηλυκό SM 3,0 mm LSZH 24 ίνες MPO patch cord
ZCM1127HLA1: MPO Γυναίκα προς MPO Γυναίκα OM3 3.0mm LSZH 12 ίνες MPO Patch Cord
ZCM1157HLA1: MPO θηλυκό προς MPO θηλυκό OM3 3,0 mm LSZH 24 ίνες MPO patch cord
ZCM1128HMA1: MPO θηλυκό προς MPO θηλυκό OM4 3,0mm LSZH 12 ίνες MPO patch cord
ZCM1158HMA1: MPO θηλυκό προς MPO θηλυκό OM4 3,0 mm LSZH 24 ίνες MPO patch cord
Συσκευασία & Προσαρμογή
Η τυποποιημένη συσκευασία περιλαμβάνει καλά προστατευμένα καλώδια οπτικών ινών με επισήμανση και σήμανση OMC. Διαθέσιμα μεγέθη χαρτονιού: 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm. Προσαρμοσμένη συσκευασία διαθέσιμη κατόπιν αιτήματος.
Υπηρεσίες OEM/ODM διαθέσιμες, συμπεριλαμβανομένων:
- Χρώματα καλωδίων, εκτύπωση και υλικά γιλέκων
- Ετικέτες OEM, δαχτυλίδια αναγνώρισης και καλωδιακές ετικέτες
