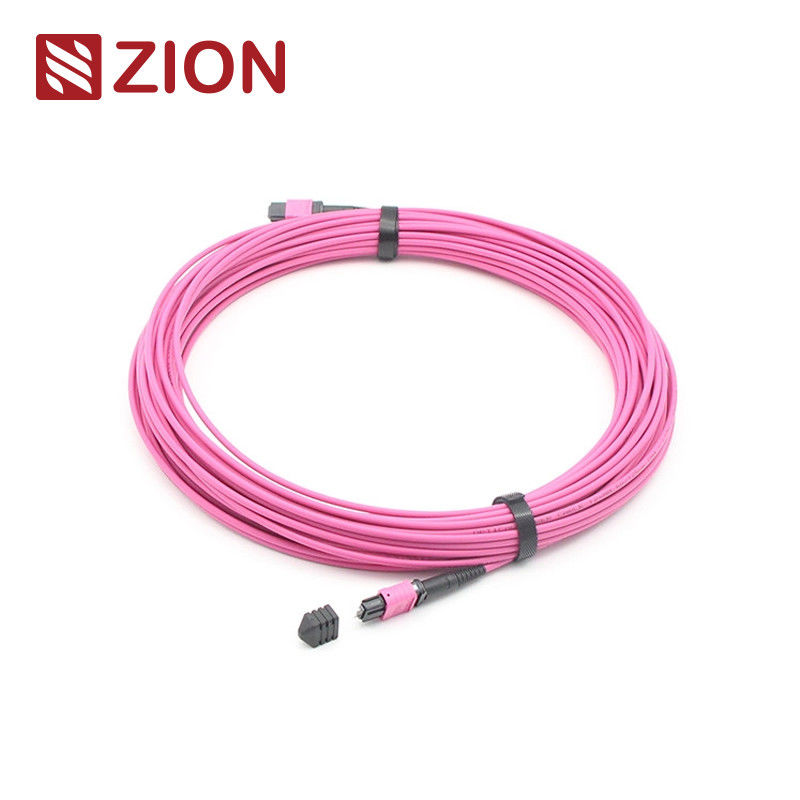

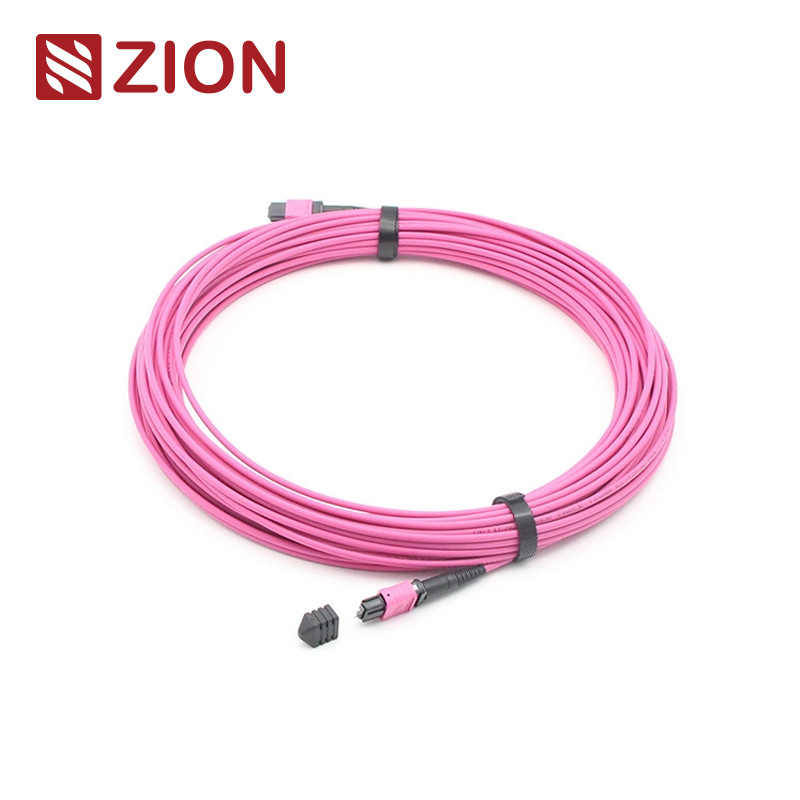

12 ίνες MTP θηλυκό σε MTP θηλυκό OM4 3.0mm LSZH patch cord
Κώδικας Σιών:ZCM2128HMA1X
Περιγραφή:MTP Γυναίκα προς MTP Γυναίκα OM4 3,0mm LSZH 12 ίνες MTP Patch Cord Custom Meters
Ο σύνδεσμος MTP είναι ένας σύνδεσμος πολυϊνών υψηλής πυκνότητας που έχει σχεδιαστεί για αποτελεσματική οπτική σύνδεση σε απαιτητικά περιβάλλοντα.επιτρέπει την ταχεία ανάπτυξη σε κέντρα δεδομένων, εφαρμογές ινών προς το κτίριο και εσωτερικές συνδέσεις εντός οπτικών συσκευών μεταβιβαστή που υποστηρίζουν τεχνολογίες 40G, 100G και QSFP +.
Επισκόπηση του προϊόντος
Αυτό το MTP-MTP 3.0mm LSZH Fiber Patch Cord διαθέτει συνδέσμους MTP και στα δύο άκρα, σχεδιασμένους για τη σύνδεση των μονάδων MTP ως μόνιμους συνδέσμους.και 144 ίνες, αυτά τα καλώδια επικάλυψης υποστηρίζουν ταχύτητες έως 10/40/100Gbps για λύσεις κέντρων δεδομένων.
Το 12 ινών MTP-MTP Fiber Patch Cord είναι ειδικά σχεδιασμένο για 40G QSFP+ SR4, 40G QSFP+ CSR4 και 100G QSFP28 SR4 οπτικές άμεσες συνδέσεις σε περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας.
Βιομηχανικά πρότυπα
MPO Μοναδικός τρόπος
Αναφορά:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες κατοικίας:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MTP)
SM APC: Κίτρινοι συνδετήρες+μαύρη μπότα (MTP υπερχαμηλής απώλειας)
MPO Multimode
Αναφορά:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες κατοικίας:
OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (Standard Loss MTP)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MTP)
OM3 & OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MTP)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MPO) ((IEC 61300-3-34) Μοναδικός τρόπος (APC γυαλισμένο σε 8 βαθμούς):
Τυποποιημένη απώλεια: ≤ 0,75dB (μέγιστο), ≤ 0,50dB (τυπική)
Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπική)
Τροφοδοσία για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή ηλεκτρικών συσκευών:
Τυποποιημένη απώλεια: ≤0,6dB (μέγιστο), ≤0,50 (τυπική)
Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπική)
Απώλεια επιστροφής (MPO) μεμονωμένη λειτουργία (APC γυαλισμένη 8 βαθμούς):
≥ 60dB ((8 βαθμοί γυάλωσης)
Πολυτρόπος απώλειας επιστροφής (MPO)
≥ 25dB
Χαρακτηριστικά απόδοσης:
Διάρκεια: <0,3dB τυπική αλλαγή (200 ζευγαρώσεις)
Ανταλλάξιμο: ≤ 0,2 dB
Δοκιμή εισαγωγής-έλξης: 500 φορές, IL<0,5dB
Δυνατότητα τράβηξης: > 70N
Χρόνοι σύνδεσης: > 600
Θερμοκρασία λειτουργίας μεμονωμένη λειτουργία (APC): -40°C έως +85°C
Βασικά χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
- Μικροφυτικός σύνδεσμος με βάση το MT, 4,8Τερματισμοί και συναρμολογήσεις συνδέσμων ινών 12, 24
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
- Διαθέσιμα περιβλήματα με χρωματική κωδικοποίηση για τη διάκριση τύπου ινών, τύπου γυαλίστρου και/ή ποιότητας συνδέσμου
- Καλή στην επαναληψιμότητα και την ανταλλαγή
Εφαρμογές
12F MPO-LC/SC/FC/ST Καλώδια ευθείας ζώνης που έχουν σχεδιαστεί για εφαρμογές 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και υψηλής πυκνότητας κέντρων δεδομένων.Βελτιστοποιημένο για περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G.
- Εφαρμογές κέντρων δεδομένων με περιβάλλοντα υψηλής πυκνότητας
- Φύρα για τις εγκαταστάσεις των κτιρίων
- Εσωτερικές εφαρμογές συνδέσμων σε εξοπλισμό ινών
Προδιαγραφές ανοχής μήκους
| Συνολικό μήκος (L) (m) |
Ανεκτικότητα μήκους (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Πληροφορίες συσκευασίας
Αυτό το καλώδιο οπτικών ινών διαθέτει εύκολο στο χειρισμό, καλά προστατευμένη συσκευασία με προεπιλεγμένη επισήμανση και σήμανση OMC.με επιλογή βάσει των απαιτήσεων ποσότηταςΔιατίθενται επιλογές προσαρμοσμένης συσκευασίας.
Υπηρεσίες OEM/ODM
- Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
- Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίου, κουτί, σήματα αποστολής
- Διαφορετικά διαθέσιμα επίπεδα ποιότητας
