Κώδικας Σιών και περιγραφή
Κώδικας Σιών: ZCM2158HMA1X

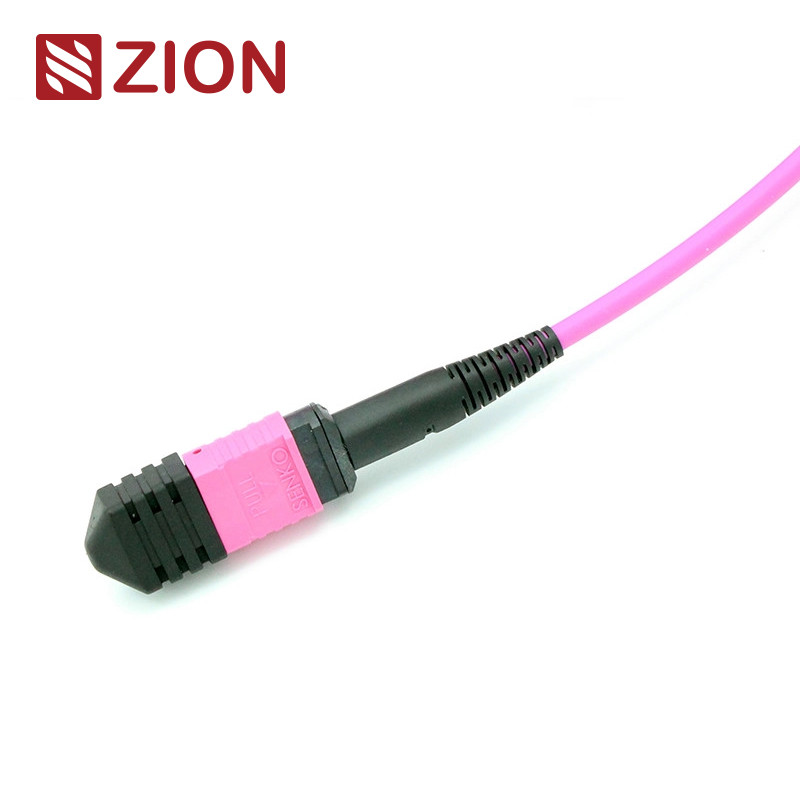

Περιγραφή της Σιών: MTP Γυναίκα προς MTP Γυναίκα OM4 3,0mm LSZH 24 ίνες MTP Τάγμα Καλώδιο Custom Μετρητές
Ο συνδετήρας MTP είναι ένας τύπος συνδετήρα ινών.Το σύστημα προσύνδεσης MTP υψηλής πυκνότητας ινών χρησιμοποιείται επί του παρόντος κυρίως σε εφαρμογές περιβάλλοντων υψηλής πυκνότητας κέντρων δεδομένων., την εφαρμογή οπτικών ινών στο κτίριο και τις εφαρμογές εσωτερικής σύνδεσης στο εσωτερικό του οπτικού εξοπλισμού δέκτη-μεταφορέα, όπως η οπτική συσκευή, 40G, 100G, QSFP +.
Οι τύποι συνδέσμων MTP διακρίνονται σύμφωνα με τους κανονισμούς IEC 61754-7: αριθμοί πυρήνα (αριθμός συστοιχίας), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC).
Το MTP-MTP 3.0mm LSZH Fiber Patch Cord. Το καλώδιο MTP Fiber Patch Cord τερματίζεται με σύνδεσμο MTP και στα δύο άκρα.Το σύρμα φυτικών ινών είναι διαθέσιμο με 12, 24, 48,60, 72,96Υποστηρίζουν ταχύτητες έως 10/40/100Gbps λύσεις κέντρου δεδομένων.και να διευκολυνθεί η ταχεία ανάπτυξη καλωδίων ραδιοφωνικής στήλης υψηλής πυκνότητας σε κέντρα δεδομένων και άλλα περιβάλλοντα υψηλής ινώνΕκτός αυτού, το MTP παρέχει επίσης μεγάλη ευελιξία και ευκολία όταν πρέπει να αλλάξετε το στυλ συνδέσμου στα πάνελ.Απλά εγκαθιστώντας μια νέα κασέτα με το νέο στυλ συνδέσμου στην πλευρά διασταύρωσης του πίνακα ελαστικών.
Το 12F MTP-MTP Fiber Patch Cord έχει σχεδιαστεί για 40G QSFP + SR4, 40G QSFP + CSR4 και 100G QSFP28 SR4 οπτικές άμεσες συνδέσεις και κέντρο δεδομένων υψηλής πυκνότητας.
Συνδετήρες ∆ βιομηχανικό πρότυπο
MTP ΜονότροποςΑναφορά:ΕΠΕ/ΤΙΑ-604-5
MTP ΜονότροποςΛεπτομέρειες κατοικίας:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MTP)
SM APC: Κίτρινοι συνδετήρες+μαύρη μπότα (MTP υπερχαμηλής απώλειας)
Πολυτρόπος MTPΑναφορά:ΕΠΕ/ΤΙΑ-604-5
Πολυτρόπος MTPΛεπτομέρειες κατοικίας:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (Standard Loss MTP)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MTP)
OM3 & OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MTP)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MTP) ((IEC 61300-3-34)Μονότροπος (APC)8 βαθμών γυαλισμένη):Τυπική απώλεια:≤ 0,75dB (μέγιστο), ≤ 0,50dB (τυπικό), Υπερχαμηλή απώλεια:≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)
Απώλεια εισαγωγής (MTP) (IEC 61300-3-34)Πολυτρόπος (PC)Πλάκα γυαλί):Τυπική απώλεια:≤ 0,6dB (μέγιστο), ≤ 0,50 (τυπικό), Υπερχαμηλή απώλεια:≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6)Ενιαία λειτουργία (φωτισμένη σε 8 βαθμούς APC):≤ 0,3dB
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6)Πολυτρόπος (PC Flat Polish):≤ 0,3dB
Επιστροφή ζημίας (MTP)Μονότροπος (APC)8 βαθμών γυαλισμένη):≥ 60dB(8 βαθμοί γυάλισμα)
Επιστροφή ζημίας (MTP)Πολυτρόπος (PC)Πλάκα γυαλί):≥ 25dB
Επιστροφή ζημίας (LC/SC/FC/ST):Συμπεριλαμβανομένων των προδιαγραφών που αναφέρονται στην παράγραφο 1.
Επιστροφή ζημίας (LC/SC/FC/ST):≥35dB
Δυνατότητα:<0,3dB τυπική αλλαγή (200 ζευγάρια)
Αντικατάστατη : ≤ 0,2dB
Δοκιμή εισαγωγής-σύνδεσης: 500 φορές, IL<0.5dB
Δυνατότητα τράβηξης:> 70N
Χρόνοι σύνδεσης:> 600
Θερμοκρασία λειτουργίαςΕνιαία λειτουργία (APC):-40°C έως +85°C
Χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
- Μικροφυτικός σύνδεσμος με βάση το MT, 4,8Τερματισμοί και συναρμολογήσεις συνδέσμων ινών 12, 24
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
- Διαθέσιμα περιβλήματα με χρωματική κωδικοποίηση για τη διάκριση τύπου ινών, τύπου γυαλίστρου και/ή ποιότητας συνδέσμου
- Καλή στην επαναληψιμότητα και την ανταλλαγή
Εφαρμογή
Όλα τα MTP Connectors της OMC είναι από την Senko/Nissin/Sumitomo.
- Η εφαρμογή κέντρου δεδομένων με περιβάλλον υψηλής πυκνότητας
- Η οπτική ίνα στο κτίριο
- Η εφαρμογή εσωτερικών συνδέσμων σε εξοπλισμό ινών.
Για να καλύψει την αυξημένη ζήτηση για μεγαλύτερο εύρος ζώνης, εισάγεται καλώδιο MTP / MTP 24 ινών για να διευκολύνει τη μετάβαση σε δίκτυο 100G.Διπλασιάζει την πυκνότητα των καλωδίων 12 ινών στο ίδιο αποτύπωμα.Η διατήρηση της πολικότητας των καλωδίων MTP/MTP βάσης-24 είναι, ωστόσο, πιο περίπλοκη.Η OMC συνιστά το καλώδιο MTP/MTP τύπου A (key-up-to-key-down)Με την κασέτα AF τύπου A και τύπου AF, δεν χρειάζεται πλέον καλώδιο σύνδεσης A-to-A. Η μέθοδος σύνδεσης απεικονίζεται στην ακόλουθη εικόνα
Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.
Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.
Η συσκευασία μπορεί να προσαρμοστεί.
