Αρχική Σελίδα > Προϊόντα> MPO MTP> Καλώδιο κορμού MTP 24 ινών OM4 LSZH Προσαρμοσμένα μέτρα για κέντρα δεδομένων υψηλής πυκνότητας

Καλώδιο κορμού MTP 24 ινών OM4 LSZH Προσαρμοσμένα μέτρα για κέντρα δεδομένων υψηλής πυκνότητας

24 Fibers OM4 LSZH MTP Trunk Cable Custom Meters for High-Density Data Centers

24 Fibers OM4 LSZH MTP Trunk Cable Custom Meters for High-Density Data Centers

Βασικές πληροφορίες

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 ΤΕΜ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Αντοχή:	<0,3dB τυπική αλλαγή, 200 ζευγαρώματα	Εναλλακτικότης:	≤0,2dB
Αντοχή εφελκυσμού:	>70Ν	Χρόνοι σύνδεσης:	>600
Θερμοκρασία λειτουργίας (°C):	-40 έως + 85°C
Επισημαίνω:	Καλώδιο κορμού 24 Fibers MTP , Καλώδιο Patch OM4 MTP , Καλώδιο ινών LSZH Mtp

Περιγραφή προϊόντων

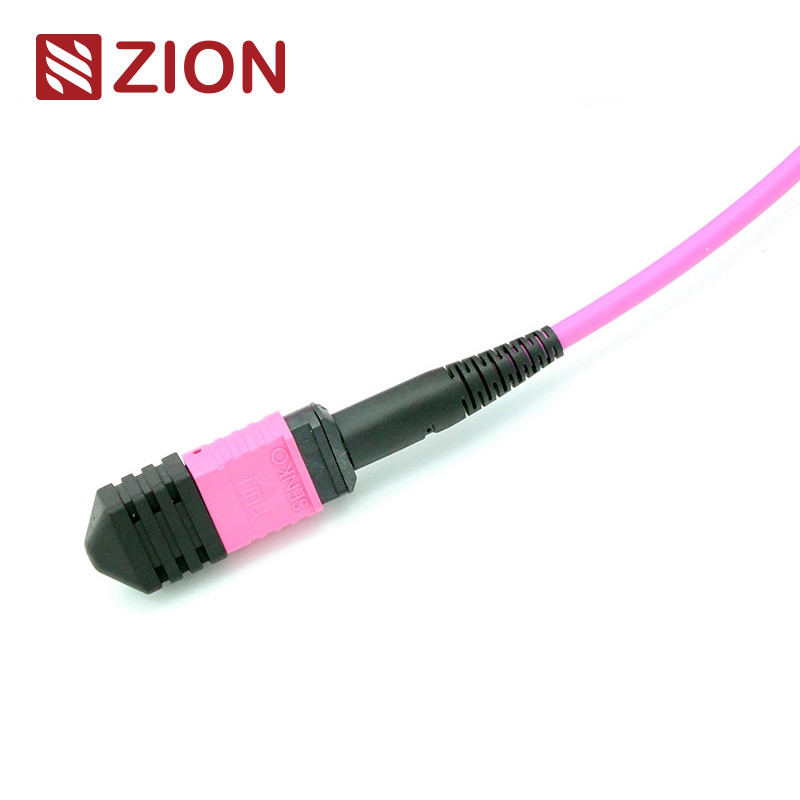

24 ίνες MTP θηλυκό προς MTP θηλυκό OM4 3.0mm LSZH MTP καλώδιο κορμού

Κώδικας Σιών: ZCM2158HMA1X
Σιόν Περιγραφή:ΜΤΠ Γυναίκα προς ΜΤΠ Γυναίκα OM4 3,0mm LSZH 24 ίνες MTP Τραμβάκι καλώδιο Custom μετρητές

Καλώδιο κορμού MTP 24 ινών OM4 LSZH Προσαρμοσμένα μέτρα για κέντρα δεδομένων υψηλής πυκνότητας 0

Ο σύνδεσμος MTP είναι ένας σύνδεσμος πολλαπλών ινών που έχει σχεδιαστεί για εφαρμογές υψηλής πυκνότητας οπτικών ινών.εφαρμογές ινών προς το κτίριο, και εσωτερικές συνδέσεις εντός οπτικού εξοπλισμού δέκτη-μεταφορέα, όπως συσκευές 40G, 100G και QSFP+.

Οι τύποι συνδέσμων MTP διακρίνονται σύμφωνα με τους κανονισμούς της IEC 61754-7 με αριθμούς πυρήνα (αριθμός συστοιχίας), φύλο (άνδρας/γυναίκα) και πολικότητα (PC ή APC).

Επισκόπηση του προϊόντος

Αυτό το MTP-MTP 3.0mm LSZH Fiber Patch Cord τερματίζεται με συνδέσεις MTP και στα δύο άκρα, σχεδιασμένες για να συνδέουν τις ενότητες MTP μεταξύ τους ως μόνιμο σύνδεσμο.και 144 ίνες, αυτά τα καλώδια υποστηρίζουν ταχύτητες έως 10/40/100Gbps λύσεις κέντρου δεδομένων.

Βασικές εφαρμογές

Συμπλέκτες κασέτες, πάνελ ή ανθεκτικοί ανεμιστήρες MTP
Ταχεία ανάπτυξη καλωδίων ραδιοφωνικής σύνδεσης υψηλής πυκνότητας στα κέντρα δεδομένων
Περιβάλλοντα υψηλού αριθμού ινών που απαιτούν ευελιξία και ευκολία
40G QSFP+ SR4, 40G QSFP+ CSR4 και 100G QSFP28 SR4 οπτικές άμεσες συνδέσεις

Βιομηχανικά πρότυπα

MTP Μονότροπος

Αναφορά: ΕΠΕ/ΤΙΑ-604-5

SM APC: Πράσινοι συνδετήρες + μαύρη μπότα (Standard Loss MTP)

SM APC: Κίτρινοι συνδετήρες + μαύρη μπότα (MTP υπερχαμηλής απώλειας)

Πολυτρόπος MTP

Αναφορά: ΕΠΕ/ΤΙΑ-604-5

OM1&OM2 PC: Μπεζικές συνδέσεις + μαύρη μπότα

OM3&OM4 PC: Συνδέσεις Aqua + μαύρη μπότα

OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα

Πρότυπα συμμόρφωσης

Συμμόρφωση με το πρότυπο IEC IEC-61754-7; IEC61755
Telcordia GR-1435-CORE, συμβατό με το JIS C5982
Συμμόρφωση με την TIA-604-5 (FOCIS5)
Δομημένη καλωδίωση ανά TIA-568-C
Συμμόρφωση με το κανάλι ινών 10G
40G και 100G συμμορφώνονται με το IEEE 802.3

Οπτικές προδιαγραφές

Απώλεια εισαγωγής

Τύπος	Τυπική απώλεια	Υπερχαμηλή απώλεια
Μοναδική λειτουργία (φωτισμένη με 8 βαθμούς APC)	≤ 0,75dB (μέγιστο), ≤ 0,50dB (τυπικό)	≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)
Πολυτρόπος (PC Flat polish)	≤ 0,6dB (μέγιστο), ≤ 0,50dB (τυπικό)	≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)

Επιστροφή απώλειας

Τύπος	Αξία
Μοναδική λειτουργία (φωτισμένη με 8 βαθμούς APC)	≥ 60dB
Πολυτρόπος (PC Flat polish)	≥ 25dB

Χαρακτηριστικά επιδόσεων

Διάρκεια: <0,3dB τυπική αλλαγή (200 ζευγαρώσεις)
Ανταλλάξιμο: ≤ 0,2 dB
Δοκιμή εισαγωγής-έλξης: 500 φορές, IL < 0,5dB
Δυνατότητα τράβηξης: > 70N
Χρόνοι σύνδεσης: > 600
Θερμοκρασία λειτουργίας: -40°C έως +85°C

Χαρακτηριστικά του προϊόντος

Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
Συνδέτης πολλαπλών ινών με βάση το MT με 4, 8, 12 και 24 τερματισμούς ινών
Οικονομική λύση για τον μαζικό τερματισμό των ινών
Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
Καλώδιο στρογγυλο, οβάλ ή γυμνό
Χρωματογραφημένα περιβλήματα για εύκολη ταυτοποίηση τύπου ινών και τύπου γυαλίστρου
Εξαιρετική επαναληψιμότητα και ανταλλαγή

Πρωταρχικές εφαρμογές

Περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας
Εγκαταστάσεις ινών προς το κτίριο
Εσωτερικές συνδέσεις μέσα σε εξοπλισμό οπτικών ινών

Καλώδιο κορμού MTP 24 ινών OM4 LSZH Προσαρμοσμένα μέτρα για κέντρα δεδομένων υψηλής πυκνότητας 1

Πιέστε την Τάμπ Τραβήξτε για το Senko MTP

Καλώδιο κορμού MTP 24 ινών OM4 LSZH Προσαρμοσμένα μέτρα για κέντρα δεδομένων υψηλής πυκνότητας 2

Προδιαγραφές καλωδίου MTP-MTP 24F

Καλώδιο κορμού MTP 24 ινών OM4 LSZH Προσαρμοσμένα μέτρα για κέντρα δεδομένων υψηλής πυκνότητας 3

Ανεκτικότητα σε μήκος

Συνολικό μήκος (L) σε μέτρα	Ανεκτικότητα μήκους σε εκατοστά
0 < L < 1	+5/-0
1 < L < 10	+10/-0
10 < L < 40	+15/-0
40 < L	+0,5% x L/-0

Λύσεις για την πολικότητα

Τρεις μέθοδοι σύνδεσης συμβάλλουν στη διατήρηση της κατάλληλης πολικότητας MTP/MTP για αξιόπιστη οπτική απόδοση.

Καλώδιο κορμού MTP 24 ινών OM4 LSZH Προσαρμοσμένα μέτρα για κέντρα δεδομένων υψηλής πυκνότητας 4

Λύση πολικότητας βάσης-24

Το καλώδιο 24 ινών MTP/MTP διευκολύνει τη μετανάστευση σε δίκτυα 100G διπλασιάζοντας την πυκνότητα των καλωδίων 12 ινών στο ίδιο αποτύπωμα.και βελτιώνει την ροή του αέραΗ OMC συνιστά καλώδιο MTP/MTP τύπου A (key-up to key-down) με κασέτες τύπου A και τύπου AF για απλουστευμένη συνδεσιμότητα.

Καλώδιο κορμού MTP 24 ινών OM4 LSZH Προσαρμοσμένα μέτρα για κέντρα δεδομένων υψηλής πυκνότητας 5

Συγγενικά προϊόντα

ZCM1122HIA1: MPO Γυναίκα προς MPO Γυναίκα SM 3,0 mm LSZH 12 ίνες
ZCM1152HIA1: MPO Γυναίκα προς MPO Γυναίκα SM 3,0 mm LSZH 24 ίνες
ZCM1127HLA1: MPO Γυναίκα προς MPO Γυναίκα OM3 3,0 mm LSZH 12 ίνες
ZCM1157HLA1: MPO Γυναίκα προς MPO Γυναίκα OM3 3,0 mm LSZH 24 ίνες
ZCM1128HMA1: MPO Γυναίκα προς MPO Γυναίκα OM4 3,0 mm LSZH 12 ίνες
ZCM1158HMA1: MPO Γυναίκα προς MPO Γυναίκα OM4 3,0 mm LSZH 24 ίνες
ZCM2122HIA1: MTP Γυναίκα προς MTP Γυναίκα SM 3,0 mm LSZH 12 ίνες
ZCM2152HIA1: MTP Γυναίκα προς MTP Γυναίκα SM 3,0 mm LSZH 24 ίνες
ZCM2127HLA1: MTP Γυναίκα προς MTP Γυναίκα OM3 3,0 mm LSZH 12 ίνες
ZCM2157HLA1: MTP Γυναίκα προς MTP Γυναίκα OM3 3,0 mm LSZH 24 ίνες
ZCM2128HMA1: MTP Γυναίκα προς MTP Γυναίκα OM4 3,0 mm LSZH 12 ίνες
ZCM2158HMA1: MTP Γυναίκα προς MTP Γυναίκα OM4 3,0 mm LSZH 24 ίνες

Συσκευή

Τα καλώδια οπτικών ινών μας συσκευάζονται σε προστατευτικά κουτιά με σήμανση OMC ως πρότυπο.Διατίθενται επιλογές προσαρμοσμένης συσκευασίας.

Καλώδιο κορμού MTP 24 ινών OM4 LSZH Προσαρμοσμένα μέτρα για κέντρα δεδομένων υψηλής πυκνότητας 6

Υπηρεσίες OEM/ODM

Χρώμα καλωδίου, εκτύπωση και υλικό γιλέκου
Ετικέτες OEM, δαχτυλίδια αναγνώρισης και καλωδιακές ετικέτες
Προσαρμοσμένο σχέδιο κιβωτίου και σήματα αποστολής
Διαφορετικά διαθέσιμα επίπεδα ποιότητας

Καλώδιο κορμού MTP 24 ινών OM4 LSZH Προσαρμοσμένα μέτρα για κέντρα δεδομένων υψηλής πυκνότητας 7
