8 Fibers MPO Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode

8 Fibers MPO Singlemode Fiber Optic Loopback Module /Cable

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 ΤΕΜ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Διάμετρος ινών:	9/125μ	Απώλεια εισαγωγής:	SM(G657A1)＜1,0dB
Επιστροφής απώλεια:	SM＞50dB	Δοκιμή εισαγωγής-έλξης:	500 φορές, IL＜0,5dB
Θερμοκρασία λειτουργίας (℃):	-40℃~ +80℃

Περιγραφή προϊόντων

MTP/MPO

12F MPO (MTP) - το σκοινί μπαλωμάτων ινών MPO (MTP) σχεδιάζεται για 40G QSFP+ SR4

40G QSFP+ CSR4 και άμεσα συνδέσεις οπτικής 100G QSFP28 SR4 και κέντρο δεδομένων υψηλής πυκνότητας

ενότητα το /Cable Loopback οπτικών ινών 8F MPO SM

Κώδικας και περιγραφή Zion

Κώδικας Zion		Περιγραφή Zion
ZCM1111HXA1		ενότητα το /Cable Loopback οπτικών ινών 8F MPO SM

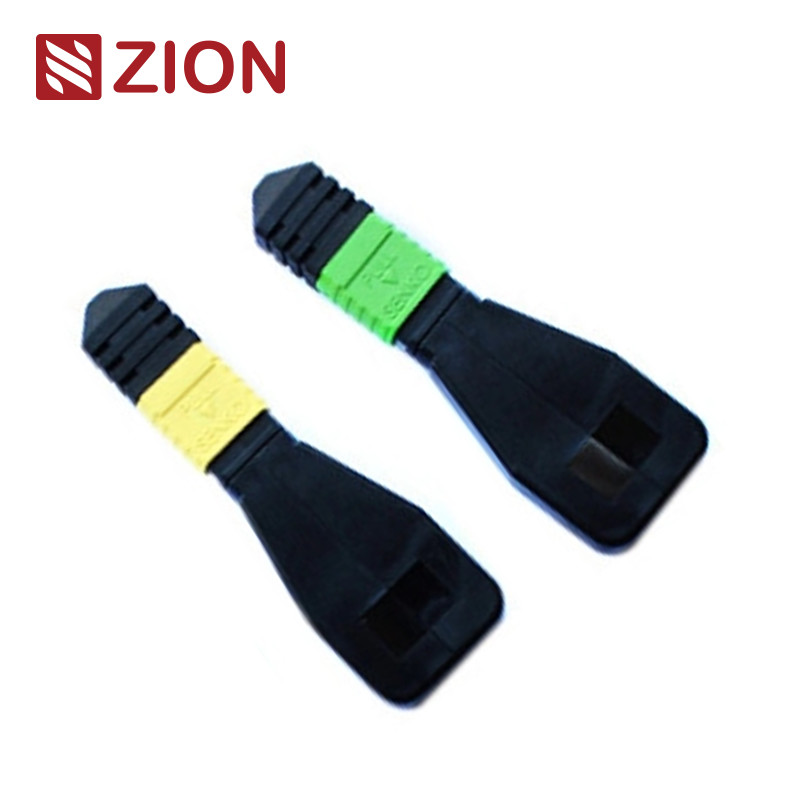

Ο βρόχος MPO περιέχει την πηδώντας γραμμή δαχτυλιδιών MPO πίσω στο LOOPBACK, και βάζει και τις δύο άκρες της ίνας σε έναν συνδετήρα MPO για να επιτύχει την ελαφριά πορεία στον ίδιο συνδετήρα. Η ικανότητα έναρξης και η λήψη της ευαισθησίας της συσκευής, ειδικά στην επικοινωνία δικτύων 40/100G, μπορούν να εντοπίσουν τα διάφορα πιθανά φαινόμενα με την επιστροφή των σημάτων για να επιτύχουν αποτελεσματικού τη δοκιμή και την αξιολόγηση ενός ενιαίας συστατικού ή μιας διεπαφής στο δίκτυο ινών.
Υπάρχουν πολλές διαμορφώσεις του κυκλώματος οπτικής ίνας, οι οποίες μπορούν να προσαρμόσουν 8 - αφαιρέστε τον πυρήνα, 12 - πυρήνας και 24 - αφαιρέστε τον πυρήνα το συνδετήρα MPO και διάφορες διαμορφώσεις ινών ινών για να προσαρμοστούν στο λιμένα στην ενότητα Loopback ινών test.8F MPO επιτρέπουν την επαλήθευση και τη δοκιμή των πομποδεκτών που χαρακτηρίζουν τη διεπαφή MPO – συσκευές 40GBASE-SR4/CSR4 QSFP+. η ενότητα Loopback ινών 12F MPO επιτρέπει την επαλήθευση και τη δοκιμή των πομποδεκτών που χαρακτηρίζουν τη διεπαφή MPO – συσκευές 40GBASESR4 QSFP+ ή 100GBASE-SR4. η ενότητα Loopback ινών 24F MPO επιτρέπει την επαλήθευση και τη δοκιμή των πομποδεκτών που χαρακτηρίζουν τη διεπαφή MPO – συσκευές 100GBASESR10 CXP/CFP.
Οι ενότητες MPO Loopback παρέχουν ένα περιτυλιγμένο σήμα για να εξετάσουν τη μετάδοση και λήψη των λειτουργιών. Χρησιμοποίησε ευρέως μέσα στη δοκιμή του περιβάλλοντος ειδικά μέσα στην παράλληλη οπτική 40 και τα δίκτυα 100G. Το Loopbacks χτίζεται για να συνδέσει τις θέσεις πομποδεκτών (TX) και δεκτών (RX) των διεπαφών πομποδεκτών MPO. MPO loopbacks μπορεί να διευκολύνει και να επιταχύνει τη δοκιμή του IL των οπτικών τμημάτων δικτύων με τη σύνδεση τους με τους κορμούς MPO/τους μολύβδους μπαλωμάτων.
OMC προσφέρει μια γραμμή συνελεύσεων οπτικών ινών MPO loopback για το κάψιμο και τη δοκιμή των τμημάτων και των συστημάτων δικτύων MPO. Αυτές οι συνελεύσεις MPO Loopback χρησιμοποιούνται για να εξετάσουν αποτελεσματικά την ικανότητα συσκευών αποστολής σημάτων και την ευαισθησία δεκτών του εξοπλισμού δικτύων, ιδιαίτερα για τις τηλεπικοινωνίες και datacom τις απαιτήσεις. Συσκευάζονται σε μια συμπαγή κατοικία για την υψηλότερη πυκνότητα διαθέσιμη για αυτές τις εφαρμογές.

Βιομηχανικά πρότυπα συνδετήρων:

Συνδετήρας	Αναφορά	Λεπτομέρειες κατοικίας
MPO Singlemode	IEC 61754-7	SM APC: Πράσινη μπότα connectors+black (τυποποιημένη απώλεια MPO) SM APC: Κίτρινη μπότα connectors+black (έξοχη χαμηλή απώλεια MPO)
MPO πολλαπλού τρόπου	IEC 61754-7	OM1&OM2 PC: Μπεζ μπότα connectors+black (τυποποιημένη απώλεια MPO) OM3&OM4 PC: Μπότα Aqua connectors+black (χαμηλή απώλεια MPO Standard&Super) OM3&OM4 PC: Ιώδης connectors+black μπότα της Heather (τυποποιημένη απώλεια MPO)

 ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC IEC61755, GR-1435-ΠΥΡΗΝΑΣ Telcordia, JIS C5982 Tia-604-5 (FOCIS5) υποχωρητική δομημένη τηλεγράφηση ανά Tia-568-γ
κανάλι ινών  10G υποχωρητικό
 40G και IEEE 802,3 100G

Λεπτομέρειες υλικού

8 Fibers MPO Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 2

Οπτικές προδιαγραφές:

Στοιχείο				Παράμετρος
Τύπος ινών				Singlemode
Διάμετρος ινών				9/125um
Απώλεια εισαγωγής				SM (G657A1) <1.0dB
Επιστροφής απώλεια				SM >50dB
Δοκιμή ένθετο-τραβήγματος				500times, IL <0.5dB
Θερμοκρασία λειτουργίας				-40℃~ +80℃

Οπτική ίνα Loopback που εξετάζει:

Χαρακτηριστικά, μια δοκιμή loopback είναι μια δοκιμή στην οποία ένα σήμα στέλνεται από μια συσκευή επικοινωνίας και περιτυλίγεται - πίσω στη συσκευή ως τρόπος να καθοριστεί εάν λειτουργεί καλά ή ως τρόπος να ανιχνευηθεί λάθη ένας ελαττωματικός κόμβος στο δίκτυο. Όσον αφορά στη οπτική ίνα loopback που εξετάζει, τα οπτικά loopbacks χρησιμοποιούνται για να ελέγξουν τη λειτουργική αξιοπιστία της συσκευής. Χρησιμοποιώντας το καλώδιο οπτικών ινών loopback ή την ενότητα οπτικών ινών loopback για τη μετάδοση στοιχείων, το σήμα που εκπέμπεται από τη συσκευή περιτυλίγεται από το τέλος μετάδοσης (Tx) ενός ενεργού συστατικού πίσω λαμβάνει το τέλος (Rx) του ίδιου συστατικού.

Εφαρμογή:

Όταν την πρακτική εφαρμογή, η δοκιμή οπτικών ινών loopback υιοθετείται συχνά για τον έλεγχο των πομποδεκτών οπτικών ινών. Δεδομένου ότι ο πομποδέκτης έχει δύο λιμένες για τη λήψη και τη διαβίβαση του φωτεινού σήματος, είναι απαραίτητο να εξεταστούν οι λιμένες που βλέπουν εάν είναι ακόμα κάτω από τη λειτουργία. Κατά συνέπεια, η δοκιμή οπτικών ινών loopback είναι ο καταλληλότερος τρόπος για τη συντήρηση πομποδεκτών. Η εξεταστική διαδικασία είναι με τη δρομολόγηση του σήματος λέιζερ από το λιμένα συσκευών αποστολής σημάτων πίσω στο λιμένα δεκτών. Κατόπιν το διαβιβασθε'ν σχέδιο συγκρίνεται με το λαμβανόμενο σχέδιο για να σιγουρευτεί ότι είναι ίδιοι και δεν έχουν κανένα λάθος.
 παραθεμένος με τους πομποδέκτες διεπαφών 40G ή 100G MPO/MPO
η ενότητα  Loopback μπορεί να χρησιμοποιηθεί για τη δοκιμή της ικανότητας μετάδοσης και της ευαισθησίας δεκτών του εξοπλισμού δικτύων οπτικών ινών.

8 Fibers MPO Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 3

Ονομάζοντας πληροφορίες επιβεβαίωσης Rules&Order:

8 Fibers MPO Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 4

Συνδετήρας

Κανάλι ινών

8 Fibers MPO Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 5

Πολικότητα (ευθυγράμμιση καναλιών)

8 Fibers MPO Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 6

Όποιοι να επιλέξουν για έναν συγκεκριμένο πομποδέκτη;

Εξετάζοντας τα κοινά το χαρακτηριστικά γνωρίσματα του πομποδέκτη και του loopback, πρέπει να σκεφτούμε για τον τύπο συνδετήρων, τον τύπο στιλβωτικής ουσίας, και τον τύπο καλωδίων κατά επιλογή ενός loopback για τον πομποδέκτη. Ο οδηγός επιλογής για μερικές συνήθως χρησιμοποιημένες ενότητες πομποδεκτών συνοψίζεται στους ακόλουθους πίνακες.
Πίνακας 1: Επιλογές Loopback για τους πομποδέκτες 10G SFP+

Πρότυπο	Τύπος διεπαφών	Τύπος καλωδίων	Ταιριαγμένο Loopback
10gbase-USR	LC ντούμπλεξ (PC)	MMF	LC/UPC διπλή πολλαπλού τρόπου ίνα Loopback
10gbase-SR	LC ντούμπλεξ (UPC)	MMF
10gbase-LR	LC ντούμπλεξ (UPC)	MMF
10gbase-ER	LC ντούμπλεξ (UPC)	SMF	LC/UPC διπλή Single-mode ίνα Loopback
10gbase-zr	LC ντούμπλεξ (PC)	SMF

Πίνακας 2: Επιλογές Loopback για τους πομποδέκτες 40G QSFP+

Πρότυπο	Τύπος διεπαφών	Τύπος καλωδίων	Ταιριαγμένο Loopback
40GBASE-CSR4	MTP/MPO (UPC)	MMF	8/12 πολλαπλού τρόπου ίνα ινών MTP/UPC Loopback
40GBASE-SR4	MTP/MPO (UPC)	MMF
40GBASE-PLRL4	MTP/MPO (APC)	SMF	8/12 Single-mode ίνα Loopback ινών MTP/APC
40GBASE-PLR4	MTP/MPO (APC)	SMF
40GBASE-LR4	LC ντούμπλεξ (PC)	SMF	LC/UPC διπλή Single-mode ίνα Loopback
40GBASE-LR4L	LC ντούμπλεξ (UPC)	SMF
40GBASE-ER4	LC ντούμπλεξ (UPC)	SMF
40GBASE-LX4	LC ντούμπλεξ (UPC)	MMF/SMF	LC/UPC διπλοί πολλαπλού τρόπου/ενιαίος

Πίνακας 3: Επιλογές Loopback για τους πομποδέκτες 100G QSFP28

Πρότυπο	Τύπος διεπαφών	Τύπος καλωδίων	Ταιριαγμένο Loopback
100GBASE-SR4	MTP/MPO (UPC)	MMF	8/12 πολλαπλού τρόπου ίνα ινών MTP/UPC Loopback
100GBASE-PSM4	MTP/MPO (APC)	SMF	8/12 Single-mode ίνα Loopback ινών MTP/APC
100GBASE-LR4	LC ντούμπλεξ (PC)	SMF	LC/UPC διπλή Single-mode ίνα Loopback

Πίνακας 4: Επιλογές Loopback για τους πομποδέκτες CFP

Πρότυπο	Τύπος διεπαφών	Τύπος καλωδίων	Ταιριαγμένο Loopback
40GBASE-SR4 CFP	MTP/MPO (UPC)	MMF	8/12 πολλαπλού τρόπου ίνα ινών MTP/UPC Loopback
40GBASE-LR4 CFP	Ντούμπλεξ Sc (UPC)	SMF	SC/UPC διπλή Single-mode ίνα Loopback
40GBASE-FR CFP	Ντούμπλεξ Sc (UPC)	SMF
100GBASE-LR4 CFP	Ντούμπλεξ Sc (PC/UPC)	SMF
100GBASE-ER4 CFP	Ντούμπλεξ Sc (PC/UPC)	SMF
100GBASE-SR4 CFP	MPO/MTP (UPC)	MMF	24 πολλαπλού τρόπου ίνα ινών MTP/UPC Loopback

Συμπέρασμα

Αυτή η θέση συζητά τις συγκεκριμένες επιλογές ινών loopback για μερικούς ο συνηθέστερα χρησιμοποιημένους πομποδέκτες οπτικών ινών. Για άλλες ενότητες πομποδεκτών που δεν αναφέρονται σε αυτήν την θέση, μπορούμε επίσης να ξέρουμε πώς να επιλέξουμε ένα κατάλληλο loopback για τον με να πάρουμε τις λεπτομέρειες για τον τύπο διεπαφών, τη φυσικούς επαφή της και τον τύπο καλωδίων.

Καυτή οπτική ίνα Loopback MPO της επικοινωνίας Zion

Κώδικας Zion		Περιγραφή Zion
7236013	ZCM1111HXA1	ενότητα το /Cable Loopback οπτικών ινών 8F MPO SM
7236014	ZCM1121HXA1	ενότητα/καλώδιο Loopback οπτικών ινών 12F MPO SM
7236015	ZCM1141HXA1	ενότητα το /Cable Loopback οπτικών ινών 24F MPO SM
7236016	ZCM1116HXA1	ενότητα το /Cable Loopback οπτικών ινών 8F MPO OM3
7236017	ZCM1126HXA1	ενότητα το /Cable Loopback οπτικών ινών 12F MPO OM3
7236018	ZCM1146HXA1	ενότητα το /Cable Loopback οπτικών ινών 24F MPO OM3
7236019	ZCM1117HXA1	ενότητα το /Cable Loopback οπτικών ινών 8F MPO OM4
7236020	ZCM1127HXA1	ενότητα το /Cable Loopback οπτικών ινών 12F MPO OM4
7236021	ZCM1147HXA1	ενότητα το /Cable Loopback οπτικών ινών 24F MPO OM4
7236022	ZCM2111HXA1	ενότητα το /Cable Loopback οπτικών ινών 8F MTP SM
7236023	ZCM2121HXA1	ενότητα το /Cable Loopback οπτικών ινών 12F MTP SM
7236024	ZCM2141HXA1	ενότητα το /Cable Loopback οπτικών ινών 24F MTP SM
7236025	ZCM2116HXA1	ενότητα το /Cable Loopback οπτικών ινών 8F MTP OM3
7236026	ZCM2126HXA1	ενότητα το /Cable Loopback οπτικών ινών 12F MTP OM3
7236027	ZCM2146HXA1	ενότητα το /Cable Loopback οπτικών ινών 24F MTP OM3
7236028	ZCM2117HXA1	ενότητα το /Cable Loopback οπτικών ινών 8F MTP OM4
7236029	ZCM2127HXA1	ενότητα το /Cable Loopback οπτικών ινών 12F MTP OM4
7236030	ZCM2147HXA1	ενότητα το /Cable Loopback οπτικών ινών 24F MTP OM4

Συσκευασία

Αυτό που λαμβάνεται εύκολα και καλά-που προστατεύεται συσκευασία οπτικών καλωδίων ινών έχει ονομαστεί και έχει χαρακτηριστεί από OMC ως προεπιλογή. Τυποποιημένο μέγεθος χαρτοκιβωτίων: 342215 εκατ. 443424 εκατ. 543934 εκατ. Ποιο χαρτοκιβώτιο να χρησιμοποιηθεί εξαρτάται από τα αγαθά Qty. Η συσκευασία μπορεί να προσαρμοστεί.

8 Fibers MPO Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 7

OEM/ODM υπηρεσία για σας

1. Χρώμα καλωδίων, λέξη εκτύπωσης, υλικό του σακακιού καλωδίων, χρώμα του συνδετήρα
2. Η ετικέτα cOem, προσδιορίζει το δαχτυλίδι, ετικέτα του καλωδίου, κιβώτιο, που στέλνει τα σημάδια
3. Διαφορετικό ποιοτικό επίπεδο.
