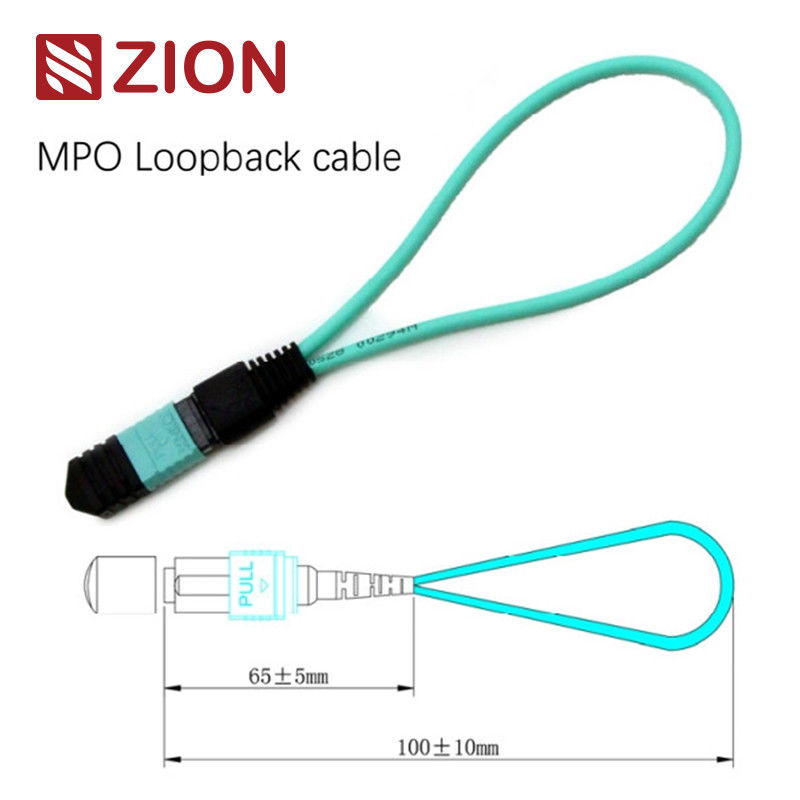

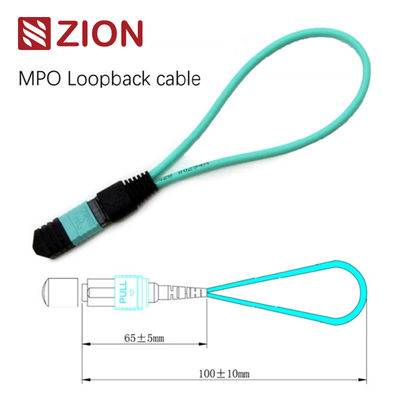

12 ίνες MPO OM3 Μονάδα Loopback ινών οπτικής για δοκιμές δικτύου 40/100G

Το MPO loopback περιέχει βραχυκυκλωτήρες ινών MPO σε διαμόρφωση loopback, που συνδέουν και τα δύο άκρα της ίνας σε έναν ενιαίο σύνδεσμο MPO για να δημιουργήσουν μια συνεχή διαδρομή φωτός μέσα στον ίδιο σύνδεσμο. Αυτό επιτρέπει τη δοκιμή της ικανότητας εκκίνησης της συσκευής και της ευαισθησίας λήψης, ιδιαίτερα στις επικοινωνίες δικτύου 40/100G. Επιστρέφοντας σήματα, βοηθά στον εντοπισμό διαφόρων πιθανών ζητημάτων και επιτρέπει την αποτελεσματική δοκιμή και αξιολόγηση μεμονωμένων στοιχείων ή διεπαφών σε δίκτυα οπτικών ινών.

Διατίθεται σε πολλαπλές διαμορφώσεις κυκλωμάτων οπτικών ινών για να φιλοξενεί συνδέσμους MPO 8 πυρήνων, 12 πυρήνων και 24 πυρήνων με διάφορες διαμορφώσεις ινών για ολοκληρωμένη δοκιμή θυρών.

Οι μονάδες MPO Loopback παρέχουν σήματα βρόχου για τη δοκιμή των λειτουργιών μετάδοσης και λήψης. Χρησιμοποιούνται ευρέως σε περιβάλλοντα δοκιμών, ειδικά σε δίκτυα παράλληλων οπτικών 40G και 100G. Τα Loopbacks έχουν σχεδιαστεί για να συνδέουν τις θέσεις του πομποδέκτη (TX) και του δέκτη (RX) των διεπαφών του πομποδέκτη MPO. Τα loopbacks MPO διευκολύνουν και επιταχύνουν τη δοκιμή απώλειας εισαγωγής (IL) των οπτικών τμημάτων δικτύου συνδέοντάς τα με κορμούς MPO και καλώδια ενημέρωσης κώδικα.

Αναφορά MPO Singlemode:IEC 61754-7
MPO Singlemode Housing:SM APC: Πράσινες υποδοχές + μαύρη μπότα (Τυπική απώλεια MPO)
SM APC: Κίτρινες υποδοχές + μαύρη μπότα (Super Low Loss MPO)

Αναφορά πολλαπλών λειτουργιών MPO:IEC 61754-7
MPO Multimode House:
Υπολογιστής OM1&OM2: Μπεζ υποδοχές + μαύρη μπότα (Standard Loss MPO)
Υπολογιστής OM3&OM4: Υποδοχές Aqua+μαύρη μπότα (Standard & Super Low Loss MPO)
Υπολογιστής OM3&OM4: Υποδοχές Heather Violet+μαύρη μπότα (Standard Loss MPO)

Μια δοκιμή επαναφοράς βρόχου περιλαμβάνει την αποστολή ενός σήματος από μια συσκευή επικοινωνίας και την επαναφορά του στην ίδια συσκευή για επαλήθευση της σωστής λειτουργίας ή αντιμετώπιση προβλημάτων ελαττωματικών κόμβων δικτύου. Για τη δοκιμή βρόχου οπτικής ίνας, οι οπτικοί βρόχοι επαληθεύουν τη λειτουργική αξιοπιστία των συσκευών. Χρησιμοποιώντας καλώδια ή μονάδες οπτικών ινών loopback, το σήμα που εκπέμπεται από τη συσκευή επαναφέρεται από το άκρο εκπομπής (Tx) πίσω στο άκρο λήψης (Rx) του ίδιου στοιχείου.

Τα καλώδια ευθύγραμμης καλωδίωσης 12F MPO-LC/SC/FC/ST είναι σχεδιασμένα για κέντρα δεδομένων 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και κέντρα δεδομένων υψηλής πυκνότητας. Βελτιστοποιημένο για εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G.

Όλοι οι σύνδεσμοι MPO OMC προέρχονται από Senko/Nissin/Sumitomo. Τα MPO Fiber Patch Cords είναι συγκροτήματα καλωδίων υψηλής πυκνότητας που χρησιμοποιούνται σε τρεις κύριους τομείς:

Όταν επιλέγετε ένα loopback για έναν πομποδέκτη, λάβετε υπόψη τον τύπο σύνδεσης, τον τύπο στίλβωσης και τον τύπο καλωδίου. Οι παρακάτω πίνακες παρέχουν οδηγίες επιλογής για κοινά χρησιμοποιούμενες μονάδες πομποδέκτη.

Αυτός ο οδηγός καλύπτει συγκεκριμένες επιλογές βρόχου ίνας για κοινώς χρησιμοποιούμενους πομποδέκτες οπτικών ινών. Για άλλες μονάδες πομποδέκτη που δεν αναφέρονται, μπορούν να επιλεγούν οι κατάλληλες οπές βρόχου κατανοώντας τον τύπο διεπαφής, τη φυσική επαφή και τις απαιτήσεις τύπου καλωδίου.

Η Zion Communication προσφέρει μια ολοκληρωμένη σειρά λύσεων MPO Optic Fiber Loopback:

Αυτά τα καλώδια οπτικών ινών συσκευάζονται σε εύκολα διαχειρίσιμη, καλά προστατευμένη συσκευασία με ετικέτα και σήμανση από την OMC ως στάνταρ. Τα διαθέσιμα μεγέθη χαρτοκιβωτίων περιλαμβάνουν 34×22×15 cm, 44×34×24 cm και 54×39×34 cm. Η επιλογή χαρτοκιβωτίου εξαρτάται από την ποσότητα παραγγελίας. Προσαρμοσμένες επιλογές συσκευασίας είναι διαθέσιμες.

Διαθέσιμες υπηρεσίες προσαρμογής που περιλαμβάνουν:
