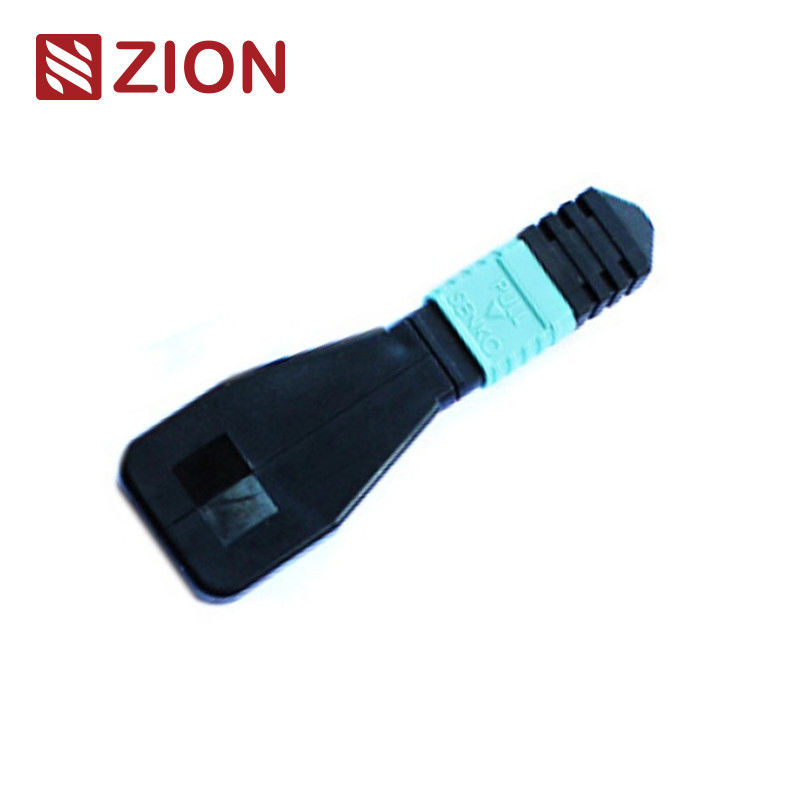

24 ίνες MPO OM3 Μονάδα Loopback ινών οπτικής για δοκιμές δικτύου 40/100G

Μονάδα επανασύνδεσης MPO OM3 υψηλών επιδόσεων με οπτική ίνα, σχεδιασμένη για τη δοκιμή και επαλήθευση εξοπλισμού δικτύου σε περιβάλλον κέντρου δεδομένων 40G/100G.

Το MPO loopback περιέχει MPO back ring jumping lines στη διαμόρφωση LOOPBACK, συνδέοντας και τα δύο άκρα της ινών σε ένα MPO σύνδεσμο για να δημιουργήσει μια πλήρη πορεία φωτός μέσα στον ίδιο σύνδεσμο.Αυτό επιτρέπει ολοκληρωμένη δοκιμή της ικανότητας εκτόξευσης συσκευής και της ευαισθησίας λήψης, ιδιαίτερα στις επικοινωνίες δικτύου 40/100G.Οι ελαφρύνσεις αυτές εντοπίζουν και εντοπίζουν αποτελεσματικά διάφορα φαινόμενα δικτύου για διεξοδική δοκιμή και αξιολόγηση των συστατικών και των διεπαφών του δίκτυου ινών..

Διατίθεται σε πολλαπλές διαμορφώσεις οπτικών ινών για να φιλοξενήσει συνδέσμους MPO 8-core, 12-core και 24-core, προσαρμοζόμενοι σε διάφορες απαιτήσεις θύρας δοκιμής:

Οι μονάδες MPO Loopback παρέχουν σήματα με βρόχο για τη δοκιμή λειτουργιών μετάδοσης και λήψης, που χρησιμοποιούνται ευρέως σε περιβάλλοντα δοκιμών, ειδικά για παράλληλα οπτικά δίκτυα 40G και 100G.Αυτά τα loopbacks είναι σχεδιασμένα για να συνδέουν τις θέσεις των Transceivers (TX) και των Receivers (RX) των διεπαφών των MPO transceiversΔιευκολύνουν και επιταχύνουν τις δοκιμές IL των οπτικών τμημάτων δικτύου συνδέοντας τους με MPO trunks και patch leads.

Αναφορά MPO μεμονωμένου τρόπου:Δελτίο ΕΚ 61754-7
Πληροφορίες για το MPO Single Mode Housing:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MPO) · SM APC: Κίτρινοι συνδετήρες+μαύρη μπότα (Super Low Loss MPO)
Αναφορά MPO Multimode:Δελτίο ΕΚ 61754-7
Λεπτομέρειες του MPO Multimode Housing:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (Standard Loss MPO) · OM3&OM4 PC: Aqua συνδέσεις+μαύρη μπότα (Standard&Super low loss MPO) · OM3&OM4 PC: Heather Violet συνδέσεις+μαύρη μπότα (Standard loss MPO)

Μια δοκιμή επαναλειτουργίας περιλαμβάνει την αποστολή ενός σήματος από μια συσκευή επικοινωνίας και την επαναλειτουργία του για να επαληθευτεί η σωστή λειτουργικότητα και την αντιμετώπιση προβλημάτων σε ελαττωματικούς κόμβους δικτύου. Optical loopbacks specifically verify the operational reliability of fiber optic devices by looping the emitted signal from the transmit (Tx) end back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

12F MPO-LC/SC/FC/ST Καλώδια ευθείας ζώνης έχουν σχεδιαστεί για εφαρμογές 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και υψηλής πυκνότητας κέντρων δεδομένων.Βελτιστοποιημένο για περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G, οι συγκροτήσεις αυτές χρησιμοποιούν συνδετήρες MPO από την Senko/Nissin/Sumitomo και εξυπηρετούν τρεις κύριους τομείς εφαρμογής:

Όταν επιλέγετε ένα loopback για συγκεκριμένες μονάδες δέκτη-διαβιβαστή, λάβετε υπόψη τον τύπο συνδέσμου, τον τύπο γυαλίστρου και την συμβατότητα τύπου καλωδίου.Οι ακόλουθοι πίνακες παρέχουν καθοδήγηση για την επιλογή των κοινώς χρησιμοποιούμενων μονάδων δέκτη-παραγωγού.:

Για τις μονάδες δέκτη και δέκτη που δεν αναφέρονται ειδικά, η κατάλληλη επιλογή loopback μπορεί να καθοριστεί με την ανάλυση του τύπου διεπαφής, των απαιτήσεων φυσικής επαφής και των προδιαγραφών τύπου καλωδίου.

Αυτά τα καλώδια οπτικών ινών συσκευάζονται σε συσκευασίες που είναι εύκολο να χειριστούν, καλά προστατευμένες, με ετικέτα και σήμανση από την OMC ως πρότυπο.Η επιλογή των κουτιών εξαρτάται από την ποσότητα παραγγελίαςΔιαθέσιμες επιλογές συσκευασίας.

Οι επιλογές προσαρμογής περιλαμβάνουν:
