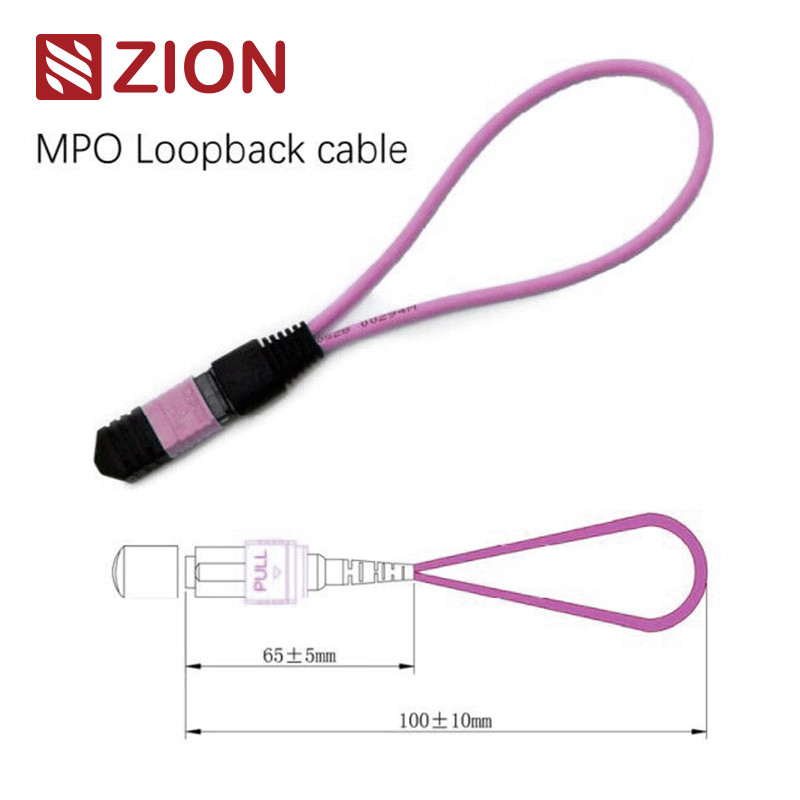

12 ίνες MPO OM4 Μονάδα/καλώδιο επανασύνδεσης οπτικών ινών
Κώδικας Σιών και περιγραφή
Κώδικας Σιών:ZCM1127HXA1
Σιόν Περιγραφή:12F MPO OM4 Μονάδα Loopback οπτικών ινών/καλώδιο
Το MPO loopback περιέχει MPO back ring jumping lines στη διαμόρφωση LOOPBACK, με τα δύο άκρα της ινών να τερματίζονται σε ένα MPO σύνδεσμο για να δημιουργηθεί μια πορεία φωτός μέσα στον ίδιο σύνδεσμο.Αυτό επιτρέπει τη δοκιμή της ικανότητας εκτόξευσης της συσκευής και της ευαισθησίας λήψης, ιδιαίτερα στις επικοινωνίες δικτύου 40/100G.Βοηθά στην εντοπισμό διαφόρων δυνητικών προβλημάτων και επιτρέπει την αποτελεσματική δοκιμή και αξιολόγηση μεμονωμένων συστατικών ή διεπαφών εντός δικτύων οπτικών ινών.
Τα κυκλώματα loopback οπτικών ινών είναι διαθέσιμα σε πολλαπλές διαμορφώσεις για να φιλοξενήσουν συνδέσμους MPO 8-core, 12-core και 24-core με διάφορες διαμορφώσεις ινών για ολοκληρωμένη δοκιμή λιμένων.Το 12F MPO Fiber Loopback Module επιτρέπει ειδικά την επαλήθευση και δοκιμή των δέκτων εκπομπής που διαθέτουν διεπαφές MPO για συσκευές 40GBASE-SR4 QSFP+ ή 100GBASE-SR4.
Οι ενότητες MPO Loopback παρέχουν ένα σήμα με βρόχο για να δοκιμάσουν τις λειτουργίες μετάδοσης και λήψης.Τα Loopbacks είναι σχεδιασμένα για να συνδέουν τις θέσεις Transceivers (TX) και Receivers (RX) των διεπαφών των MPO transceiversΤα loopbacks MPO διευκολύνουν και επιταχύνουν τη δοκιμή της απώλειας εισαγωγής (IL) των οπτικών τμημάτων δικτύου όταν συνδέονται με τους κορμούς MPO και τους καλωδίους επικάλυψης.
Συνδετήρες Βιομηχανικό πρότυπο
Αναφορά MPO μεμονωμένου τρόπου:Δελτίο ΕΚ 61754-7
Πληροφορίες για το MPO Single Mode Housing:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MPO)
SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MPO)
Αναφορά MPO Multimode:Δελτίο ΕΚ 61754-7
Λεπτομέρειες του MPO Multimode Housing:
OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (standard loss MPO)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MPO)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3
Υλικά Πληροφορίες
Οπτικές προδιαγραφές
Διάμετρος ινών:
50/125um, 62.5/125um
Απώλεια εισαγωγής:
ΜΜ<1,0dB
Επιστροφή απώλειας:
ΜΜ> 25dB
Δοκιμή εισαγωγής-σύνδεσης:
500 φορές, IL<0,5 dB
Θερμοκρασία λειτουργίας:
-40°C ~ +80°C
Δοκιμαστική επαναπροσδιορισμού οπτικών ινών
Μια δοκιμή loopback περιλαμβάνει την αποστολή ενός σήματος από μια συσκευή επικοινωνίας και την επαναφορά του στην ίδια συσκευή για την επαλήθευση της ορθής λειτουργικότητας ή την αντιμετώπιση προβλημάτων σε ελαττωματικούς κόμβους δικτύου.Για δοκιμές επαναλειτουργίας οπτικών ινών, οπτικά loopbacks επαληθεύουν την λειτουργική αξιοπιστία των συσκευών.το σήμα που εκπέμπεται από τη συσκευή συνδέεται από το τέλος εκπομπής (Tx) προς το τέλος λήψης (Rx) του ίδιου εξαρτήματος.
Εφαρμογές
12F MPO-LC/SC/FC/ST Καλώδια ευθείας ζώνης είναι σχεδιασμένα για εφαρμογές 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και υψηλής πυκνότητας κέντρων δεδομένων.Βελτιστοποιημένο για απαιτήσεις κέντρου δεδομένων υψηλής πυκνότητας 10/40/100G.
- Εφαρμογές κέντρων δεδομένων με περιβάλλοντα υψηλής πυκνότητας
- Φύρα για τις εγκαταστάσεις των κτιρίων
- Εσωτερικές εφαρμογές συνδέσμων σε εξοπλισμό ινών
Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης της τάξης
Σύνδεσμος και κανάλι ινών
Η πολικότητα (κατάταξη καναλιών)
Οδηγός επιλογής για συγκεκριμένους πομπούς δέσμευσης
Κατά την επιλογή ενός loopback για δοκιμή του δέκτη, εξετάστε τον τύπο συνδέσμου, τον τύπο γυάλματος και την συμβατότητα τύπου καλωδίου.Οι ακόλουθοι πίνακες παρέχουν καθοδήγηση για την επιλογή των κοινώς χρησιμοποιούμενων μονάδων δέκτη-παραγωγού..
Συμπεράσματα
Ο οδηγός αυτός εξετάζει συγκεκριμένες επιλογές βρόχου ινών για τους πιο συχνά χρησιμοποιούμενους αισθητοφυτικούς πομπούς.Τα κατάλληλα loopbacks μπορούν να επιλεγούν κατανοώντας τον τύπο της διεπαφής τους, απαιτήσεις φυσικής επαφής και προδιαγραφές καλωδίων.
