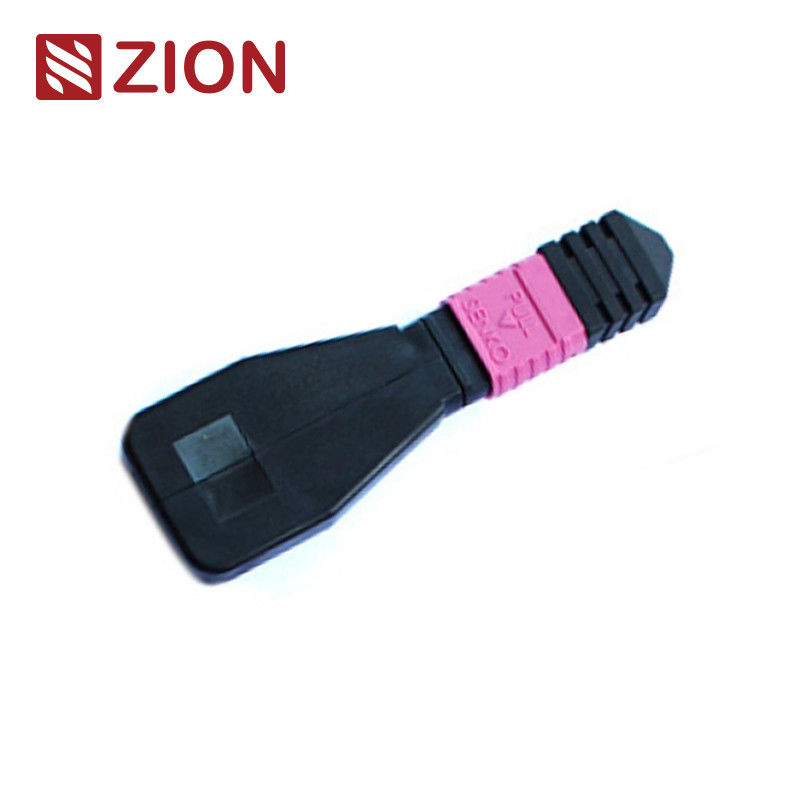

24 ίνες MPO OM4 Μονάδα / καλώδιο οπτικής ινών
Μονάδα MPO OM4 υψηλών επιδόσεων με λουπ-απόδοση οπτικών ινών που έχει σχεδιαστεί για τη δοκιμή και επαλήθευση του εξοπλισμού δικτύου σε περιβάλλοντα κέντρου δεδομένων 40G/100G.
Ταυτοποίηση προϊόντος
Κώδικας Σιών:ZCM1117HXA1
Σιόν Περιγραφή:8F MPO OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
Επισκόπηση του προϊόντος
Το MPO loopback περιέχει MPO back ring jumping lines στη διαμόρφωση LOOPBACK, συνδέοντας και τα δύο άκρα της ινών σε ένα MPO σύνδεσμο για να δημιουργήσει μια πλήρη πορεία φωτός μέσα στον ίδιο σύνδεσμο.Αυτό επιτρέπει ολοκληρωμένη δοκιμή της ικανότητας εκτόξευσης συσκευής και της ευαισθησίας λήψης, ιδίως στις επικοινωνίες δικτύου 40/100G.
Επιστρέφοντας σήματα στην πηγή,Τα ελατήρια αυτά εντοπίζουν αποτελεσματικά διάφορα φαινόμενα δικτύου και παρέχουν αξιόπιστη δοκιμή και αξιολόγηση μεμονωμένων συστατικών ή διεπαφών εντός δικτύων οπτικών ινών.
Επιλογές διαμόρφωσης
Διατίθεται σε πολλαπλές διαμορφώσεις κυκλωμάτων οπτικών ινών για να φιλοξενήσει 8-core, 12-core και 24-core MPO συνδέσεις με διάφορες διαμορφώσεις ινών για να ταιριάζει με τις ειδικές απαιτήσεις δοκιμής θύρας.
- 8F MPO Fiber Loopback Module (Μονάδα επανασύνδεσης ινών MPO):Επιβεβαιώνει και δοκιμάζει μεταβιβαστές με διεπαφή MPO - συσκευές 40GBASE-SR4/CSR4 QSFP+
- 12F MPO Fiber Loopback Module (Μονάδα επανασύνδεσης ινών MPO):Επιβεβαιώνει και δοκιμάζει πομπούς με MPO διεπαφή - συσκευές 40GBASE-SR4 QSFP+ ή 100GBASE-SR4
- 24F MPO Fiber Loopback Module (Μονάδα επανασύνδεσης ινών MPO):Επιβεβαιώνει και δοκιμάζει πομπούς με MPO διεπαφή - συσκευές CXP/CFP 100GBASE-SR10
Έλεγχος εφαρμογών
Οι ενότητες MPO Loopback παρέχουν κυκλικά σήματα για τη δοκιμή λειτουργιών μετάδοσης και λήψης.
Τα Loopbacks είναι ειδικά σχεδιασμένα για τη σύνδεση των θέσεων των Transceivers (TX) και των Receivers (RX) των διεπαφών των MPO transceivers.Διευκολύνουν και επιταχύνουν τη δοκιμή της απώλειας εισαγωγής (IL) των οπτικών τμημάτων δικτύου συνδέοντας τα στελέχη MPO και τα καλώδια επικάλυψης.
Πρότυπα συνδέσμων
MPO Μοναδικός τρόπος
Αναφορά:Δελτίο ΕΚ 61754-7
Λεπτομέρειες κατοικίας:
- SM APC: Πράσινοι συνδετήρες + μαύρη μπότα (Standard Loss MPO)
- SM APC: Κίτρινες συνδέσεις + μαύρη μπότα (Super low loss MPO)
MPO Multimode
Αναφορά:Δελτίο ΕΚ 61754-7
Λεπτομέρειες κατοικίας:
- OM1 και OM2 PC: Μπεζικές συνδέσεις + μαύρη βάρκα (Standard Loss MPO)
- OM3 & OM4 PC: Συνδέσεις Aqua + μαύρη μπότα (Standard & Super low loss MPO)
- OM3 & OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard απώλεια MPO)
Σύμφωνα με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) για δομημένες καλωδίωση ανά TIA-568-C
Συμμόρφωση με το κανάλι ινών 10G
40G και 100G IEEE 802.3 Συμμόρφωση
Υλικά Πληροφορίες
Οπτικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Τύπος ινών |
Πολυτρόπος |
| Διάμετρος ινών |
50/125um, 62.5/125um |
| Απώλεια εισαγωγής |
ΜΜ < 1,0 dB |
| Επιστροφή απώλειας |
ΜΜ > 25dB |
| Δοκιμή εισαγωγής-έλξης |
500 φορές, IL < 0,5dB |
| Θερμοκρασία λειτουργίας |
-40°C έως +80°C |
Δοκιμαστική επαναπροσδιορισμού οπτικών ινών
Μια δοκιμή loopback περιλαμβάνει την αποστολή ενός σήματος από μια συσκευή επικοινωνίας και την επαναφορά του στην ίδια συσκευή για την επαλήθευση της ορθής λειτουργικότητας ή την αντιμετώπιση προβλημάτων σε ελαττωματικούς κόμβους δικτύου.
Για τις δοκιμές loopback οπτικών ινών, οι οπτικοί loopbacks επαληθεύουν την λειτουργική αξιοπιστία των συσκευών.το σήμα που εκπέμπεται από τη συσκευή συνδέεται από το άκρο εκπομπής (Tx) ενός ενεργού στοιχείου στο άκρο λήψης (Rx) του ίδιου στοιχείου..
Εφαρμογές
12F MPO-LC/SC/FC/ST Καλώδια ευθείας ζώνης έχουν σχεδιαστεί για εφαρμογές 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και υψηλής πυκνότητας κέντρων δεδομένων.Βελτιστοποιημένο για απαιτήσεις κέντρου δεδομένων υψηλής πυκνότητας 10/40/100G.
Όλα τα OMC MPO Connectors προέρχονται από την Senko/Nissin/Sumitomo.
- Εφαρμογές κέντρων δεδομένων με περιβάλλοντα υψηλής πυκνότητας
- Φύρα στις εγκαταστάσεις των κτιρίων
- Εσωτερικές εφαρμογές συνδέσμων σε εξοπλισμό ινών
Κανόνες ονομασίας και επιβεβαίωση της τάξης
Σύνδεσμος και κανάλι ινών
Η πολικότητα (κατάταξη καναλιών)
Οδηγός επιλογής του δέκτη
Όταν επιλέγετε ένα loopback για συγκεκριμένους δέκτη, εξετάστε τον τύπο συνδέσμου, τον τύπο γυάλματος και τη συμβατότητα τύπου καλωδίου.Οι ακόλουθοι πίνακες παρέχουν καθοδήγηση για την επιλογή των κοινώς χρησιμοποιούμενων μονάδων δέκτη-παραγωγού..
Ο οδηγός αυτός καλύπτει συγκεκριμένες επιλογές βρόχων ινών για τους πιο συχνά χρησιμοποιούμενους αισθητόφωνας δέκτη.η επιλογή μπορεί να καθοριστεί με την εξέταση του τύπου διεπαφής, απαιτήσεις φυσικής επαφής και προδιαγραφές τύπου καλωδίου.
Επικοινωνία Σιών Hot MPO Fiber Optic Loopback Προϊόντα
7236013 ZCM1111HXA: 8F MPO SM Μονάδα Loopback οπτικών ινών /καλώδιο
7236014 ZCM1121HXA: 12F MPO SM Μονάδα/Καλώδιο Loopback οπτικών ινών
7236015 ZCM1141HXA: 24F MPO SM Μονάδα Loopback οπτικών ινών /καλώδιο
7236016 ZCM1116HXA: 8F MPO OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236017 ZCM1126HXA: 12F MPO OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236018 ZCM1146HXA: 24F MPO OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236019 ZCM1117HXA: 8F MPO OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
7236020 ZCM1127HXA: 12F MPO OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
7236021 ZCM1147HXA: 24F MPO OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
7236025 ZCM2116HXA: 8F MTP OM3 Μονάδα Loopback /Καλώδιο οπτικών ινών
7236026 ZCM2126HXA: 12F MTP OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236027 ZCM2146HXA: 24F MTP OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236028 ZCM2117HXA: 8F MTP OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
7236029 ZCM2127HXA: 12F MTP OM4 Μονάδα Loopback /Καλώδιο οπτικών ινών
7236030 ZCM2147HXA: 24F MTP OM4 Μονάδα Loopback /Καλώδιο οπτικών ινών
Συσκευή
Αυτά τα καλώδια οπτικών ινών συσκευάζονται σε εύκολα διαχειρίσιμα, καλά προστατευμένα δοχεία με σήμανση και σήμανση από την OMC ως πρότυπο.
Τυποποιημένα μεγέθη:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
Η επιλογή του κουτιού εξαρτάται από την ποσότητα παραγγελίας.
Υπηρεσίες OEM/ODM
Διαθέσιμες επιλογές προσαρμογής, συμπεριλαμβανομένων:
- Χρώμα καλωδίου, κείμενο εκτύπωσης, υλικό κάλυψης καλωδίου, χρώματα συνδέσμων
- Ετικέτες OEM, δαχτυλίδια ταυτοποίησης, ετικέτες καλωδίων, κουτιά, σήματα αποστολής
- Διαφορετικά επίπεδα ποιότητας για την εκπλήρωση ειδικών απαιτήσεων
