8 Fibers MTP Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode

8 Fibers MTP Singlemode Fiber Optic Loopback Module /Cable

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 ΤΕΜ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Διάμετρος ινών:	9/125um	Απώλεια εισαγωγής:	SM(G657A1)＜1,0dB
Απώλεια απόδοσης:	SM＞50dB	Δοκιμή εισαγωγής-έλξης:	Πάνω από 600 φορές, IL＜0,5dB
Θερμοκρασία λειτουργίας (°C):	-40°C ~ +80°C

Περιγραφή προϊόντων

8F MTP SM Μονάδα/Καλώδιο Επιστροφής Λύκης Οπτικών ινών

Κώδικας Σιών και περιγραφή

Κώδικας Σιών: ZCM1117HXA1
Περιγραφή της Σιών: 8F MPO OM4 Μονάδα /Καλώδιο Loopback οπτικών ινών

Ο βρόχος MTP περιέχει τη γραμμή άλματος MPO πίσω από το βρόχο στο LOOPBACK και τοποθετεί και τα δύο άκρα της ινών σε έναν συνδετήρα MPO για να επιτύχει την πορεία του φωτός στον ίδιο συνδετήρα.Η ικανότητα εκτόξευσης και η ευαισθησία λήψης της συσκευής, ιδίως στις επικοινωνίες δικτύου 40/100G,μπορεί να εντοπίζει διάφορα δυνητικά φαινόμενα με την επιστροφή σημάτων για την επίτευξη αποτελεσματικής δοκιμής και αξιολόγησης ενός ενιαίου στοιχείου ή διεπαφής στο δίκτυο ινών.

Υπάρχουν πολλές διαμορφώσεις κυκλώματος οπτικών ινών, οι οποίες μπορούν να φιλοξενήσουν σύνδεσμο MPO 8 πυρήνων, 12 πυρήνων και 24 πυρήνων και αρκετές διαμορφώσεις ινών ινών ινών για να προσαρμοστούν στην πύλη στην δοκιμή.Το 8F MPO Fiber Loopback Module επιτρέπει την επαλήθευση και τη δοκιμή των δέκτων δέσμης που διαθέτουν MPO interface 40GBASE-SR4/CSR4 QSFP+ συσκευές. Το 12F MPO Fiber Loopback Module επιτρέπει την επαλήθευση και τη δοκιμή μεταβιβαστών που διαθέτουν διεπαφή MPO 40GBASESR4 QSFP+ ή 100GBASE-SR4 συσκευές.24F MPO Fiber Loopback Module επιτρέπει την επαλήθευση και δοκιμή των δέκτη-αποδέκτη που διαθέτουν MPO διεπαφή ¥ 100GBASESR10 CXP/CFP συσκευές.

Οι ενότητες MTP Loopback παρέχουν ένα σήμα με βρόχο για τη δοκιμή των λειτουργιών μετάδοσης και λήψης.Τα Loopbacks είναι κατασκευασμένα για να συνδέουν τις θέσεις Transceivers (TX) και Receivers (RX) των διεπαφών των MPO transceiversΤα MPO loopbacks μπορούν να διευκολύνουν και να επιταχύνουν τις δοκιμές IL των οπτικών δικτύων συνδέοντάς τα με MPO trunks/patch leads.

Η OMC προσφέρει μια σειρά από συνδυασμούς MPO οπτικών ινών για την εγκατάσταση και δοκιμή συστατικών και συστημάτων δικτύου MPO.Αυτές οι MPO Loopback Assemblies χρησιμοποιούνται για την αποτελεσματική δοκιμή της ικανότητας του πομπού και της ευαισθησίας του δέκτη του εξοπλισμού δικτύουΟι συσκευές αυτές είναι συσκευασμένες σε ένα συμπαγές περίβλημα για τη μεγαλύτερη δυνατή πυκνότητα που είναι διαθέσιμη για αυτές τις εφαρμογές.

Συνδετήρες ∆ βιομηχανικό πρότυπο

MPO Μοναδικός τρόποςΑναφορά:Δελτίο ΕΚ 61754-7

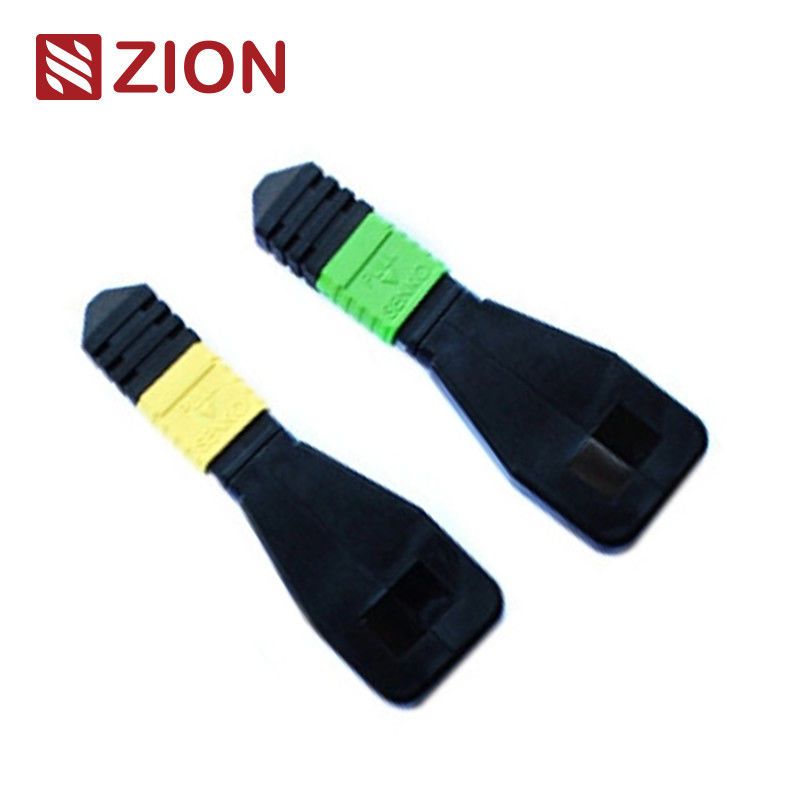

MPO Μοναδικός τρόποςΛεπτομέρειες κατοικίας:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (standard loss MPO)
SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MPO)

MPO MultimodeΑναφορά:Δελτίο ΕΚ 61754-7

MPO MultimodeΛεπτομέρειες κατοικίας:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (Standard Loss MPO)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MPO)

Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
Συμμόρφωση με το κανάλι ινών 10G
40G και 100G IEEE 802.3

Πληροφορίες για το υλικό

8 Fibers MTP Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 1

Οπτικές προδιαγραφές

Άρθρο: Παράμετρος
Τύπος ινώματος: μονότροπος
Διάμετρος ινών: 9/125um
Η απώλεια εισαγωγής: SM ((G657A1) < 1,0dB
Απώλεια επιστροφής: SM>50dB
Δοκιμή εισαγωγής-έλξης: άνω των 600 φορές, IL<0,5dB
Θερμοκρασία λειτουργίας: -40°C ~ +80°C

Δοκιμαστική επαναπροσδιορισμού οπτικών ινών

Συνήθως, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkΌσον αφορά τις δοκιμές loopback οπτικών ινών, οι οπτικές loopbacks χρησιμοποιούνται για την επαλήθευση της λειτουργικής αξιοπιστίας της συσκευής.Χρησιμοποιώντας καλώδιο επανασύνδεσης με οπτική ίνα ή ενότητα επανασύνδεσης με οπτική ίνα για τη μετάδοση δεδομένων, το σήμα που εκπέμπεται από τη συσκευή συνδέεται από το άκρο εκπομπής (Tx) ενός ενεργού στοιχείου στο άκρο λήψης (Rx) του ίδιου στοιχείου.

Εφαρμογή

Όταν πρόκειται για πρακτική εφαρμογή, η δοκιμή loopback οπτικών ινών χρησιμοποιείται συχνά για τον έλεγχο των αισθητήρων οπτικών ινών.Δεδομένου ότι ο δέκτης έχει δύο θύρες για την παραλαβή και τη μετάδοση του φωτεινού σήματοςΈτσι, η δοκιμή loopback με οπτική ίνα είναι ο πιο βολικός τρόπος για τη συντήρηση του δέκτη.Η διαδικασία δοκιμής είναι με τη διαδρομή του σήματος λέιζερ από την πύλη πομπό πίσω στην πύλη δέκτηΣτη συνέχεια, το διαβιβαζόμενο πρότυπο συγκρίνεται με το υποβληθέν πρότυπο για να βεβαιωθείτε ότι είναι πανομοιότυπα και δεν έχουν σφάλμα.

Συγκεντρώνονται με δέκτες-αποδέκτες 40G ή 100G MPO/MPO
Το Loopback Module μπορεί να χρησιμοποιηθεί για τη δοκιμή της ικανότητας μετάδοσης και της ευαισθησίας του δέκτη του εξοπλισμού δικτύου οπτικών ινών.

8 Fibers MTP Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 2

Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης παραγγελίας:

8 Fibers MTP Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 3

Διάδρομος ινών σύνδεσης

8 Fibers MTP Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 4

Η πολικότητα (κατάταξη καναλιών)

8 Fibers MTP Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 5

Ποιο Να Επιλέξετε Για Ένα Ειδικό Πηρακτηριστή;

Λαμβάνοντας υπόψη τα κοινά χαρακτηριστικά του δέκτη και του loopback, θα πρέπει να σκεφτούμε τον τύπο συνδέσμου, τον τύπο γυάλματος και τον τύπο καλωδίου κατά την επιλογή ενός loopback για τον δέκτη.Ο οδηγός επιλογής για ορισμένες κυρίως χρησιμοποιούμενες μονάδες δέκτη και δέκτη συνοψίζεται στους ακόλουθους πίνακες.

8 Fibers MTP Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 6

8 Fibers MTP Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 7

Συμπεράσματα

Αυτή η ανάρτηση εξετάζει συγκεκριμένες επιλογές loopback ινών για μερικούς από τους πιο συχνά χρησιμοποιούμενους πομπούς.Μπορούμε επίσης να μάθουμε πώς να επιλέξουμε ένα κατάλληλο loopback για αυτό, λαμβάνοντας λεπτομέρειες σχετικά με τον τύπο της διεπαφής του, φυσική επαφή και τύπος καλωδίου.

Το Hot MPO Fiber Optic Loopback της Zion Communication

7236013 ZCM1111HXA: 8F MPO SM Μονάδα/Καλώδιο Loopback οπτικών ινών
7236014 ZCM1121HXA: 12F MPO SM Μοντέλο/Καλώδιο Loopback οπτικών ινών
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /Cable
7236016 ZCM1116HXA: 8F MPO OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236017 ZCM1126HXA: 12F MPO OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236018 ZCM1146HXA: 24F MPO OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236019 ZCM1117HXA: 8F MPO OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
7236020 ZCM1127HXA: 12F MPO OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
723602: ZCM1147HXA: 24F MPO OM4 Μονάδα Loopback /Καλώδιο οπτικών ινών
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
7236025 ZCM2116HXA: 8F MTP OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236026 ZCM2126HXA: 12F MTP OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236027 ZCM2146HXA: 24F MTP OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236028 ZCM2117HXA: 8F MTP OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
7236029 ZCM2127HXA: 12F MTP OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
7236030 ZCM2147HXA: 24F MTP OM4 Μονάδα Loopback οπτικών ινών /καλώδιο

Συσκευή

Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.

Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.

Η συσκευασία μπορεί να προσαρμοστεί.

8 Fibers MTP Μονάδα /Καλώδιο Loopback Optic Fiber Singlemode 8

Υπηρεσία OEM/ODM για εσάς

Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίων,κουτί, σήματα αποστολής
Διαφορετικό επίπεδο ποιότητας.
