Μονάδα βρόχου οπτικών ινών 8 ινών MTP Singlemode για δοκιμές δικτύου 40/100G

Το MTP loopback περιέχει MPO back ring jumping lines στη διαμόρφωση LOOPBACK,με και τα δύο άκρα της ινώδους ινών που τερματίζονται σε συνδετήρα MPO για τη δημιουργία μιας πλήρους πορείας φωτός εντός του ίδιου συνδετήραΗ σχεδίαση αυτή επιτρέπει τη δοκιμή της ικανότητας εκτόξευσης συσκευής και της ευαισθησίας λήψης, ιδίως στις επικοινωνίες δικτύου 40/100G.Βοηθά στην εντοπισμό διαφόρων δυνητικών προβλημάτων και διευκολύνει την αποτελεσματική δοκιμή και αξιολόγηση μεμονωμένων εξαρτημάτων ή διεπαφών εντός δικτύων οπτικών ινών.

Διατίθεται σε πολλαπλές διαμορφώσεις κυκλωμάτων οπτικών ινών για να φιλοξενήσει 8-core, 12-core και 24-core MPO συνδέσεις με διάφορες διαμορφώσεις ινών για ολοκληρωμένη δοκιμή λιμένων:

• 8F MPO Fiber Loopback Module (Μονάδα επανασύνδεσης ινών MPO):Επιβεβαιώνει και δοκιμάζει μεταβιβαστές με διεπαφή MPO - συσκευές 40GBASE-SR4/CSR4 QSFP+
• 12F MPO Fiber Loopback Module (Μονάδα επανασύνδεσης ινών MPO):Επιβεβαιώνει και δοκιμάζει μεταβιβαστές με διεπαφή MPO - συσκευές 40GBASESR4 QSFP+ ή 100GBASE-SR4
• 24F MPO Fiber Loopback Module (Μονάδα επανασύνδεσης ινών MPO):Επιβεβαιώνει και δοκιμάζει πομπούς με διεπαφή MPO - συσκευές CXP/CFP 100GBASESR10

Οι ενότητες MTP Loopback παρέχουν κυκλικά σήματα για τη δοκιμή λειτουργιών μετάδοσης και λήψης.Τα Loopbacks είναι σχεδιασμένα για να συνδέουν τις θέσεις Transceivers (TX) και Receivers (RX) των διεπαφών των MPO transceiversΤα MPO loopbacks διευκολύνουν και επιταχύνουν τις δοκιμές IL των οπτικών τμημάτων δικτύου συνδέοντάς τα με MPO trunks και patch leads.

Αναφορά MPO μεμονωμένου τρόπου:Δελτίο ΕΚ 61754-7

Πληροφορίες για το MPO Single Mode Housing:

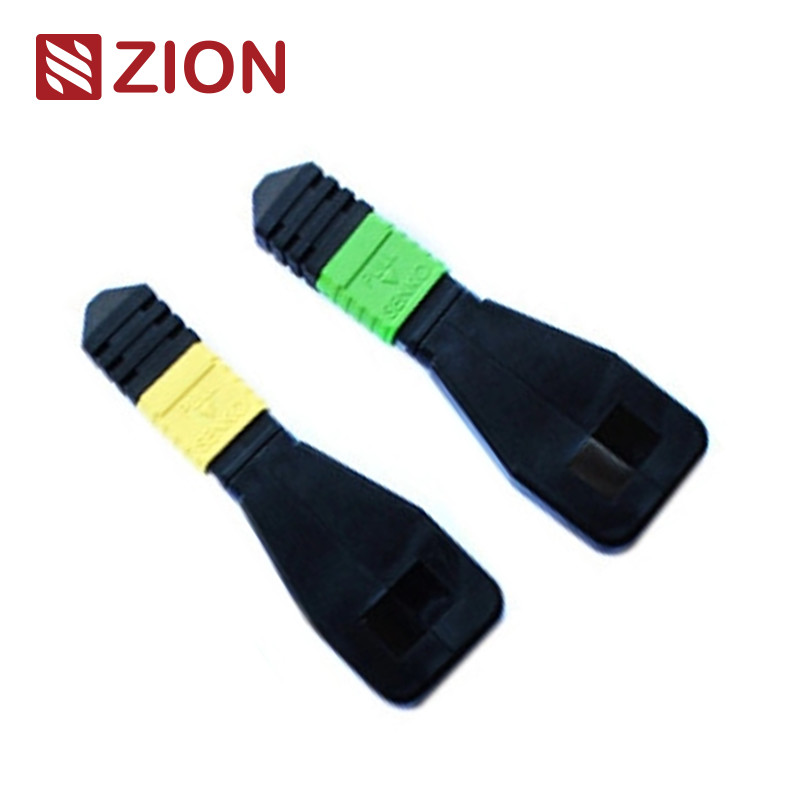

• SM APC: Πράσινοι συνδετήρες + μαύρη μπότα (Standard Loss MPO)
• SM APC: Κίτρινες συνδέσεις + μαύρη μπότα (Super low loss MPO)

Αναφορά MPO Multimode:Δελτίο ΕΚ 61754-7

Λεπτομέρειες του MPO Multimode Housing:

• OM1 και OM2 PC: Μπεζικές συνδέσεις + μαύρη βάρκα (Standard Loss MPO)
• OM3 & OM4 PC: Συνδέσεις Aqua + μαύρη μπότα (Standard & Super low loss MPO)
• OM3 & OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard απώλεια MPO)

• Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενο
• Δομημένη καλωδίωση ανά TIA-568-C
• Συμμόρφωση με το κανάλι ινών 10G
• 40G και 100G συμμορφώνονται με το IEEE 802.3

Μια δοκιμή loopback περιλαμβάνει την αποστολή ενός σήματος από μια συσκευή επικοινωνίας και την επαναφορά του στην ίδια συσκευή για την επαλήθευση της ορθής λειτουργικότητας ή την αντιμετώπιση προβλημάτων σε ελαττωματικούς κόμβους δικτύου. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

Η δοκιμή loopback οπτικών ινών χρησιμοποιείται συνήθως για τον έλεγχο των αισθητήρων οπτικών ινών.Η δοκιμή αυτών των λιμένων είναι απαραίτητη για τη συντήρηση.Η διαδικασία δοκιμής κατευθύνει το σήμα λέιζερ από την πύλη του πομπού μεταφοράς πίσω στην πύλη του δέκτη, στη συνέχεια συγκρίνει τα διαβιβαζόμενα και τα ληφθέντα πρότυπα για να διασφαλιστεί ότι είναι πανομοιότυπα και χωρίς σφάλματα.

• Συγκεντρωμένοι με πομπούς 40G ή 100G MPO/MPO
• Χρησιμοποιείται για τη δοκιμή της ικανότητας μετάδοσης και της ευαισθησίας του δέκτη του εξοπλισμού δικτύου οπτικών ινών

Οι παρακάτω πίνακες παρέχουν καθοδήγηση για την επιλογή των κοινώς χρησιμοποιούμενων μονάδων δέκτη.

• 7236013 ZCM1111HXA: 8F MPO SM Μοντέλο/καλώδιο κυκλικής επαναφοράς οπτικών ινών
• 7236014 ZCM1121HXA: 12F MPO SM Μονάδα/Καλώδιο Loopback οπτικών ινών
• 7236015 ZCM1141HXA: 24F MPO SM Μοντέλο/Καλώδιο Loopback οπτικών ινών
• 7236016 ZCM1116HXA: 8F MPO OM3 Μονάδα/καλώδιο βρόχων οπτικών ινών
• 7236017 ZCM1126HXA: 12F MPO OM3 Μονάδα/Καλώδιο Loopback οπτικών ινών
• 7236018 ZCM1146HXA: 24F MPO OM3 Μοντέλο/Καλώδιο Loopback οπτικών ινών
• 7236019 ZCM1117HXA: 8F MPO OM4 Μοντέλο/Καλώδιο Loopback οπτικών ινών
• 7236020 ZCM1127HXA: 12F MPO OM4 Μοντέλο/Καλώδιο Loopback οπτικών ινών
• 723602: ZCM1147HXA: 24F MPO OM4 Μοντέλο/Καλώδιο Λουπ-μπακ οπτικών ινών
• 7236022 ZCM2111HXA: 8F MTP SM Μονάδα/καλώδιο κυκλώματος οπτικών ινών
• 7236023 ZCM2121HXA: 12F MTP SM Μοντέλο/καλώδιο κυκλώματος οπτικών ινών
• 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module/Cable
• 7236025 ZCM2116HXA: 8F MTP OM3 Μονάδα/καλώδιο κυκλώματος οπτικών ινών
• 7236026 ZCM2126HXA: 12F MTP OM3 Μονάδα/καλώδιο κυκλώματος οπτικών ινών
• 7236027 ZCM2146HXA: 24F MTP OM3 Μονάδα/καλώδιο Loopback οπτικών ινών
• 7236028 ZCM2117HXA: 8F MTP OM4 Μονάδα/καλώδιο κυκλώματος βρόχων οπτικών ινών
• 7236029 ZCM2127HXA: 12F MTP OM4 Μονάδα/καλώδιο Loopback οπτικών ινών
• 7236030 ZCM2147HXA: 24F MTP OM4 Μονάδα/καλώδιο Loopback οπτικών ινών

Τα καλώδια οπτικών ινών συσκευάζονται σε εύκολα διαχειρίσιμα, καλά προστατευμένα δοχεία με σήμανση και σήμανση από την OMC ως πρότυπο.Η επιλογή των κουτιών εξαρτάται από την ποσότητα παραγγελίαςΔιατίθενται επιλογές προσαρμοσμένης συσκευασίας.

Προσφέρουμε ολοκληρωμένες υπηρεσίες OEM / ODM, συμπεριλαμβανομένων:

• Χρώμα καλωδίου, κείμενο εκτύπωσης, υλικό κάλυψης καλωδίου, χρώματα συνδέσμων
• Ετικέτες OEM, δαχτυλίδια ταυτοποίησης, ετικέτες καλωδίων, κουτιά, σήματα αποστολής
• Διαφορετικά επίπεδα ποιότητας για την εκπλήρωση ειδικών απαιτήσεων
