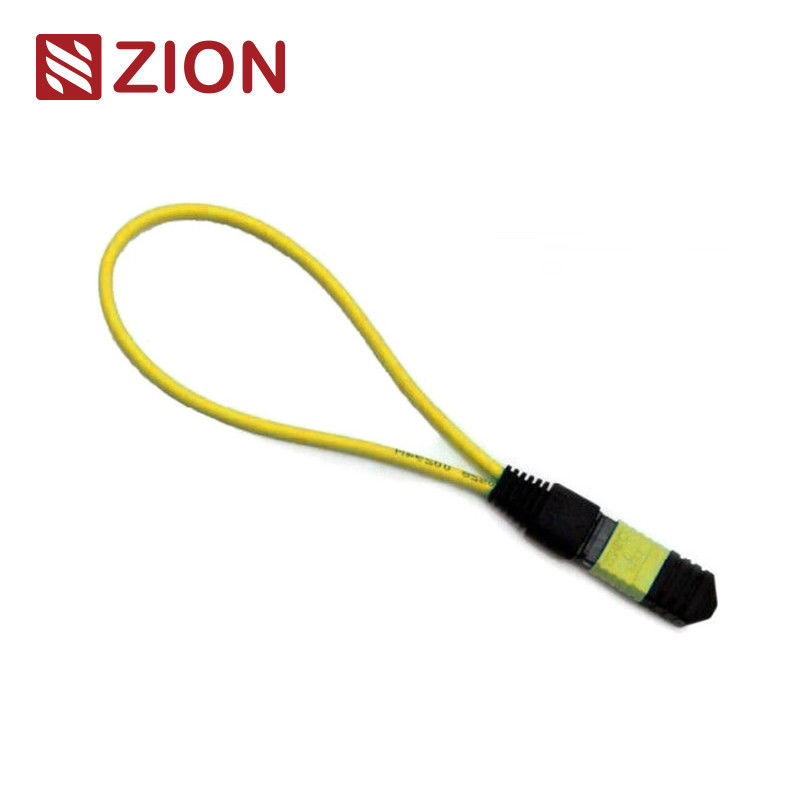

Μονάδα Loopback Οπτικών Ινών MTP Singlemode 12 Ινών για Δοκιμές Δικτύου 40/100G

12F MTP SM Μονάδα/Καλώδιο Λύκωσης με Οπτική ίνα

Το MTP loopback περιέχει MPO fiber jumpers που είναι διαμορφωμένα σε μια σειρά loopback, με τα δύο άκρα της ινών να τερματίζονται σε ένα σύνδεσμο MTP για να δημιουργηθεί μια οπτική διαδρομή εντός του ίδιου συνδετήρα.Αυτή η διαμόρφωση επιτρέπει τη δοκιμή της ικανότητας εκτόξευσης της συσκευής και της ευαισθησίας λήψης, ιδιαίτερα στις επικοινωνίες δικτύου 40/100G.βοηθά στην αναγνώριση διαφόρων δυνητικών προβλημάτων και διευκολύνει την αποτελεσματική δοκιμή και αξιολόγηση των επιμέρους στοιχείων ή διεπαφών εντός των δικτύων οπτικών ινών.

Διαθέσιμες σε πολλαπλές διαμορφώσεις, αυτές οι ενότητες loopback φιλοξενούν συνδέσμους MTP 8-core, 12-core και 24-core με διάφορες διαμορφώσεις ινών για να ταιριάζουν με τις απαιτήσεις των θύρων δοκιμής.Το 12F MTP Fiber Loopback Module επαληθεύει και δοκιμάζει ειδικά μεταβιβαστές με διεπαφές MTP για συσκευές 40GBASE-SR4 QSFP+ ή 100GBASE-SR4.

Οι ενότητες MTP Loopback παρέχουν κυκλικά σήματα για τη δοκιμή των λειτουργιών μετάδοσης και λήψης.Τα loopbacks συνδέουν τις θέσεις του δέκτη (TX) και του δέκτη (RX) των διεπαφών του δέκτη MTP, διευκολύνοντας και επιταχύνοντας τη δοκιμή απώλειας εισαγωγής (IL) οπτικών τμημάτων δικτύου όταν συνδέονται με στελέχη MTP ή καλώδια επικάλυψης.

Αναφορά MPO μεμονωμένου τρόπου:Δελτίο ΕΚ 61754-7
Πληροφορίες για το MPO Single Mode Housing:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MPO)
SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MPO)

Αναφορά MPO Multimode:Δελτίο ΕΚ 61754-7
Λεπτομέρειες του MPO Multimode Housing:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (standard loss MPO)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MPO)

Μια δοκιμή loopback περιλαμβάνει την αποστολή ενός σήματος από μια συσκευή επικοινωνίας και την επαναφορά του στην ίδια συσκευή για την επαλήθευση της ορθής λειτουργικότητας ή την αντιμετώπιση προβλημάτων σε ελαττωματικούς κόμβους δικτύου.Για δοκιμές επαναλειτουργίας οπτικών ινών, οπτικά loopbacks επαληθεύουν την λειτουργική αξιοπιστία των συσκευών.το σήμα που εκπέμπεται από τη συσκευή συνδέεται από το άκρο εκπομπής (Tx) ενός ενεργού στοιχείου στο άκρο λήψης (Rx) του ίδιου στοιχείου..

12F MPO-LC/SC/FC/ST Καλώδια ευθείας ζώνης είναι σχεδιασμένα για εφαρμογές 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και υψηλής πυκνότητας κέντρων δεδομένων.Βελτιστοποιημένο για περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G.

Όλα τα OMC MPO Connectors προέρχονται από την Senko/Nissin/Sumitomo.

Οι παρακάτω πίνακες παρέχουν καθοδήγηση επιλογής για τις κοινώς χρησιμοποιούμενες μονάδες δέκτη.

Αυτά τα καλώδια οπτικών ινών συσκευάζονται σε εύκολα χειριζόμενες, καλά προστατευμένες συσκευασίες με σήμανση και σήμανση από την OMC ως πρότυπο.Η συγκεκριμένη συσκευασία που χρησιμοποιείται εξαρτάται από την ποσότητα των παραγγελλόμενων προϊόντωνΔιατίθενται επιλογές προσαρμοσμένης συσκευασίας.

Προσφέρουμε ολοκληρωμένες υπηρεσίες OEM / ODM, συμπεριλαμβανομένων:
