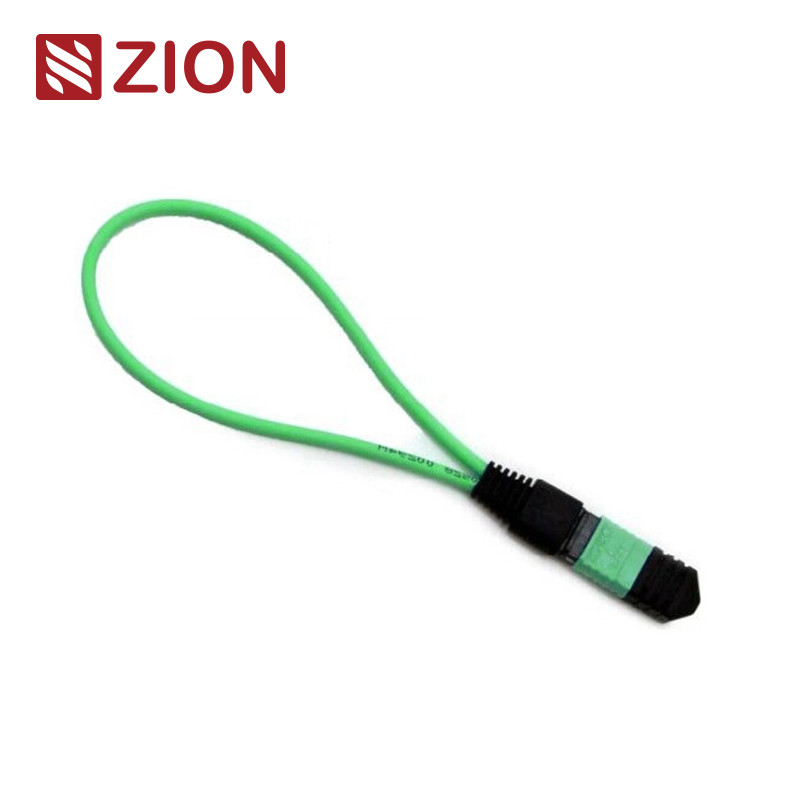

Μονάδα Loopback Οπτικών Ινών 24 Ινών MTP Singlemode με Υψηλή Επιστροφική Απώλεια για Δίκτυα 40G/100G

Το MTP loopback περιέχει έναν συνδετήρα MTP με τα δύο άκρα της ινών να τερματίζονται μέσα στον ίδιο συνδετήρα, δημιουργώντας μια βρόχια πορεία φωτός.Αυτή η διαμόρφωση επιτρέπει τη δοκιμή της ικανότητας εκτόξευσης της συσκευής και της ευαισθησίας λήψης, ιδιαίτερα στις επικοινωνίες δικτύου 40/100G.βοηθά στην αναγνώριση διαφόρων φαινομένων δικτύου και διευκολύνει την αποτελεσματική δοκιμή και αξιολόγηση των επιμέρους στοιχείων ή διεπαφών εντός των δικτύων οπτικών ινών.

Διατίθεται σε διάφορες διαμορφώσεις που φιλοξενούν συνδέσμους MTP 8 πυρήνων, 12 πυρήνων και 24 πυρήνων με πολλαπλές διαμορφώσεις ινών για προσαρμογή σε διαφορετικές απαιτήσεις θύρας δοκιμής.Το 24F MTP Fiber Loopback Module επιτρέπει ειδικά την επαλήθευση και δοκιμή των δέκτων εκπομπής που διαθέτουν διεπαφή MTP - συσκευές CXP/CFP 100GBASESR10.

Οι ενότητες MTP Loopback παρέχουν ένα σήμα με βρόχο για να δοκιμάσουν τις λειτουργίες μετάδοσης και λήψης.Τα Loopbacks είναι σχεδιασμένα για τη σύνδεση των θέσεων Transceiver (TX) και Receiver (RX) των διεπαφών των MTP transceiverΟι ενότητες αυτές διευκολύνουν και επιταχύνουν τις δοκιμές IL των οπτικών τμημάτων δικτύου συνδέοντάς τους με MTP trunks και patch leads.

Αναφορά MTP μεμονωμένου τρόπου:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες στεγασμού MTP:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MTP)
SM APC: Κίτρινοι συνδετήρες+μαύρη μπότα (MTP υπερχαμηλής απώλειας)

Πρότυπα συμμόρφωσης:

• Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενο
• Δομημένη καλωδίωση ανά TIA-568-C
• Συμμόρφωση με το κανάλι ινών 10G
• 40G και 100G IEEE 802.3

Μια δοκιμή loopback περιλαμβάνει την αποστολή ενός σήματος από μια συσκευή επικοινωνίας και την επαναφορά του στην ίδια συσκευή για την επαλήθευση της ορθής λειτουργικότητας ή την αντιμετώπιση προβλημάτων σε ελαττωματικούς κόμβους δικτύου.Για εφαρμογές οπτικών ινών, οι οπτικές επαναλειτουργίες επικυρώνουν την λειτουργική αξιοπιστία των συσκευών.το σήμα που εκπέμπεται από τη συσκευή συνδέεται από την πύλη μετάδοσης (Tx) πίσω στην πύλη λήψης (Rx) του ίδιου εξαρτήματος.

Η δοκιμή loopback οπτικών ινών χρησιμοποιείται συνήθως για τον έλεγχο των αισθητήρων οπτικών ινών.Η δοκιμή αυτών των λιμένων είναι απαραίτητη για να εξασφαλιστεί η συνεχή λειτουργίαΗ δοκιμή loopback παρέχει την πιο βολική μέθοδο για τη συντήρηση του δέκτη.Στη συνέχεια συγκρίνει το διαβιβαζόμενο πρότυπο με το παραληπτό πρότυπο για να επαληθεύσει ότι είναι πανομοιότυπα και χωρίς σφάλματα.

• Συγκεντρωμένοι με πομπούς 40G ή 100G MPO/MTP
• Χρησιμοποιείται για τη δοκιμή της ικανότητας μετάδοσης και της ευαισθησίας του δέκτη του εξοπλισμού δικτύου οπτικών ινών

• 7236013 ZCM1111HXA: 8F MPO SM Μοντέλο/καλώδιο κυκλικής επαναφοράς οπτικών ινών
• 7236014 ZCM1121HXA: 12F MPO SM Μονάδα/Καλώδιο Loopback οπτικών ινών
• 7236015 ZCM1141HXA: 24F MPO SM Μοντέλο/Καλώδιο Loopback οπτικών ινών
• 7236016 ZCM1116HXA: 8F MPO OM3 Μονάδα/καλώδιο βρόχων οπτικών ινών
• 7236017 ZCM1126HXA: 12F MPO OM3 Μονάδα/Καλώδιο Loopback οπτικών ινών
• 7236018 ZCM1146HXA: 24F MPO OM3 Μοντέλο/Καλώδιο Loopback οπτικών ινών
• 7236019 ZCM1117HXA: 8F MPO OM4 Μοντέλο/Καλώδιο Loopback οπτικών ινών
• 7236020 ZCM1127HXA: 12F MPO OM4 Μοντέλο/Καλώδιο Loopback οπτικών ινών
• 723602: ZCM1147HXA: 24F MPO OM4 Μοντέλο/Καλώδιο Λουπ-μπακ οπτικών ινών
• 7236022 ZCM2111HXA: 8F MTP SM Μονάδα/καλώδιο κυκλώματος οπτικών ινών
• 7236023 ZCM2121HXA: 12F MTP SM Μοντέλο/καλώδιο κυκλώματος οπτικών ινών
• 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module/Cable
• 7236025 ZCM2116HXA: 8F MTP OM3 Μονάδα/καλώδιο κυκλώματος οπτικών ινών
• 7236026 ZCM2126HXA: 12F MTP OM3 Μονάδα/καλώδιο κυκλώματος οπτικών ινών
• 7236027 ZCM2146HXA: 24F MTP OM3 Μονάδα/καλώδιο Loopback οπτικών ινών
• 7236028 ZCM2117HXA: 8F MTP OM4 Μονάδα/καλώδιο κυκλώματος βρόχων οπτικών ινών
• 7236029 ZCM2127HXA: 12F MTP OM4 Μονάδα/καλώδιο Loopback οπτικών ινών
• 7236030 ZCM2147HXA: 24F MTP OM4 Μονάδα/καλώδιο Loopback οπτικών ινών

Αυτά τα καλώδια οπτικών ινών συσκευάζονται σε συσκευασίες που είναι εύκολο να χειριστούν και καλά προστατευμένες με την επισήμανση OMC ως προεπιλεγμένο.Η συγκεκριμένη συσκευασία που χρησιμοποιείται εξαρτάται από την ποσότητα των εμπορευμάτωνΔιατίθενται επιλογές προσαρμοσμένης συσκευασίας.

Οι επιλογές προσαρμογής περιλαμβάνουν:

• Χρώμα καλωδίου, κείμενο εκτύπωσης, υλικό κάλυψης καλωδίου
• Επιλογές χρώματος συνδέσμου
• Ετικέτες OEM, δαχτυλίδια αναγνώρισης, ετικέτες καλωδίων
• Τυποποιημένα κουτιά και σήματα αποστολής
• Διαφορετικά διαθέσιμα επίπεδα ποιότητας
