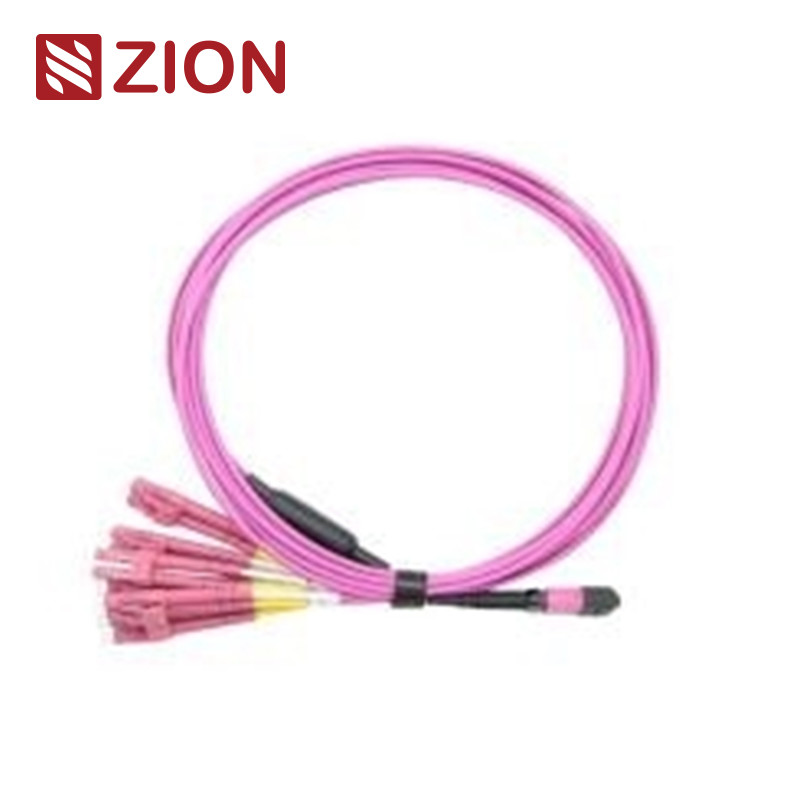

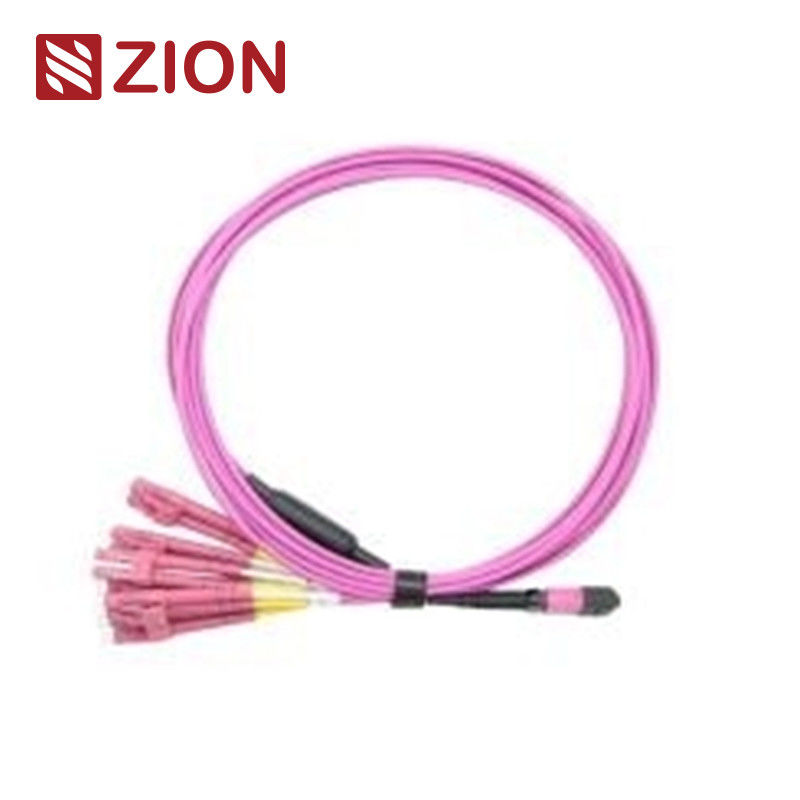

12 ίνες MPO σε LC OM4 ίνες οπτικής MPO-LC 2.0 mm καλώδια ευθείας σχοινίς
Υψηλής πυκνότητας καλώδια οπτικών ινών που έχουν σχεδιαστεί για εφαρμογές κέντρων δεδομένων, με συνδεσιμότητα MPO με LC με απόδοση ινών πολλαπλών τρόπων OM4.
Ταυτοποίηση προϊόντος
Κωδικός Σιών: ZCM11A28HAAX
12F MPO OM4 Φύλακες οπτικής MPO-LC 2.0 mm Καλώδια ευθείας ζώνης
Οι συνδέσεις MPO (Multi-Fiber Push On) παρέχουν λύσεις τερματισμού πολλαπλών ινών ιδανικές για περιβάλλοντα υψηλής πυκνότητας σε κέντρα δεδομένων, εφαρμογές ινών προς το κτίριο,και εσωτερικές συνδέσεις μέσα σε οπτικό συσκευή δέκτη-διαβιβαστή που υποστηρίζει το 40G, 100G και QSFP+ τεχνολογίες.
Αυτές οι 12-πυρήνες MPO σε 6 LC Duplex (ή 12 LC Simplex) συνελεύσεις καλωδίων ευθείας ζώνης είναι βελτιστοποιημένες για 40G QSFP + PLR4 σε 10G SFP + LR οπτικές άμεσες συνδέσεις.Όλα τα καλώδια υποδομής διατηρούν τα ίδια μήκη και είναι ειδικά σχεδιασμένα για εξοικονόμηση χώρου, υψηλής πυκνότητας ινώδους ράβδου σε κέντρα δεδομένων.
Πρότυπα MPO για συνδέσμους
Αναφορά MPO μεμονωμένου τρόπου:Δελτίο ΕΚ 61754-7
Πληροφορίες για το MPO Single Mode Housing:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MPO)
SM APC: Κίτρινοι συνδετήρες+μαύρη μπότα (Super Low Loss MPO)
Αναφορά MPO Multimode:Δελτίο ΕΚ 61754-7
Λεπτομέρειες του MPO Multimode Housing:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (standard loss MPO)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard Loss MPO)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενο
- Δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G συμμορφώνονται με το IEEE 802.3
Άλλα πρότυπα συνδέσμων
- ΣΚ:Η TIA/ΕΠΕ, το FOCIS3, το GR-326, το NTT-SC IEC61754-4 και το JIS C5973
- ΛΚ:ΕΠΕ/ΕΠΕ, FOCIS10, GR-326 ΕΠΕ/ΕΠΕ-604-10, IEC61754-20 και JIS C5973
- FC:ΕΠΕ/ΤΙΑ-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 και JIS C5973
- ΣΤ:ΤΙΑ/ΕΥΑ, FOCIS2, GR-326, IEC61754-2 και JIS C5973
- Ε2000:Δελτίο ΕΚ 61754-15
Διαθέσιμοι τύποι ινών
Είναι συμβατό με τους τύπους ινών G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 και OM5 50/125 σε διαμορφώσεις MPO-LC, MPO-SC, MPO-FC, MPO-ST και MPO-E2000.
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MPO) Μονότροπος:
Πρότυπο: ≤ 0,75dB (μέγιστο), ≤ 0,50dB (τυπικό)
Υπερ-χαμηλό: ≤0,35dB (μέγιστο), ≤0,20dB (τυπικό)
Πολυτρόπος απώλειας εισαγωγής (MPO):
Πρότυπο: ≤0,6dB (μέγιστο), ≤0,50dB (τυπικό)
Υπερ-χαμηλό: ≤0,35dB (μέγιστο), ≤0,20dB (τυπικό)
Απώλεια εισαγωγής (LC/SC/FC/ST) Μονότροπος:
≤ 0,3dB
Μειωμένη απόδοση εισαγωγής (LC/SC/FC/ST)
≤ 0,3dB
Απώλεια επιστροφής (MPO) Μονότροπος:
≥ 60dB
Πολυτρόπος απώλειας επιστροφής (MPO):
≥ 25dB
Επιστροφή ζημίας (LC/SC/FC/ST):
Συμπεριλαμβανομένων των συντελεστών υποβολής αιτήσεων:
Δυνατότητα:
<0,3dB τυπική αλλαγή (200 ζευγάρια)
Αντικατάστατες:
≤ 0,2dB
Δοκιμή εισαγωγής-σύνδεσης:
500 φορές, IL<0,5 dB
Δυνατότητα τέντωσης:
> 70N
Θερμοκρασία λειτουργίας:
-40°C έως +85°C
Βασικά χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απόδοση απώλειας επιστροφής
- Συνδέτης πολλαπλών ινών με βάση το MT που υποστηρίζει 4, 8, 12 και 24 τερματισμούς ινών
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένα τόσο για εφαρμογές με χαμηλή απώλεια όσο και για εφαρμογές με τυποποιημένη απώλεια, με μονότροπο και πολυτρόπο
- Καλώδιο στρογγυλο, οβάλ ή γυμνό
- Χρωματικά κωδικοποιημένα περιβλήματα για την αναγνώριση του τύπου ευκολότερης ινώσεως, του τύπου γυαλίστρου και της ποιότητας των συνδέσμων
- Εξαιρετική επαναληψιμότητα και ανταλλαγή
Πλεονεκτήματα των καλωδίων MPO/MTP
- Υψηλή ποιότητα:Προετοιμασμένα από το εργοστάσιο, δοκιμασμένα και συσκευασμένα με ολοκληρωμένες εκθέσεις δοκιμών
- Εξοικονόμηση χώρουΜικρές διαμέτρους μειώνουν τον όγκο των καλωδίων και βελτιώνουν τον κλιματισμό του κέντρου δεδομένων
- Χρόνος αποδοτικός:Ο σχεδιασμός Plug-and-play μειώνει σημαντικά το χρόνο εγκατάστασης
Εφαρμογές
Σχεδιασμένο για περιβάλλοντα 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και κέντρων δεδομένων υψηλής πυκνότητας.
- Περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας
- Εγκαταστάσεις ινών προς το κτίριο
- Εσωτερικές συνδέσεις μέσα σε εξοπλισμό οπτικών ινών
Συγγενικά προϊόντα
Η Zion Communication προσφέρει ένα ολοκληρωμένο φάσμα MPO-LC καλωδίων ευθείας σχοινιάς, συμπεριλαμβανομένων των διαμορφώσεων 8F, 12F και 24F τόσο σε τύπους ινών SM όσο και OM3/OM4.
Μέθοδοι σύνδεσης και πολικότητα
Τρεις μέθοδοι σύνδεσης εξασφαλίζουν την ορθή διαχείριση της πολικότητας MTP/MPO:
Υλικά και Κατασκευή
Συσκευή
Η τυποποιημένη συσκευασία περιλαμβάνει καλώδια οπτικών ινών με ετικέτες και σήματα σε προστατευτικά κουτιά.
Υπηρεσίες OEM/ODM
- Χρώματα καλωδίων, εκτύπωση και υλικά γιλέκων
- Ετικέτες OEM, δαχτυλίδια αναγνώρισης και καλωδιακές ετικέτες
- Προσαρμοσμένα σχέδια κιβωτίων και σήματα αποστολής
- Διαθέσιμα πολλαπλά επίπεδα ποιότητας
