Αρχική Σελίδα > Προϊόντα> MPO MTP> 12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4

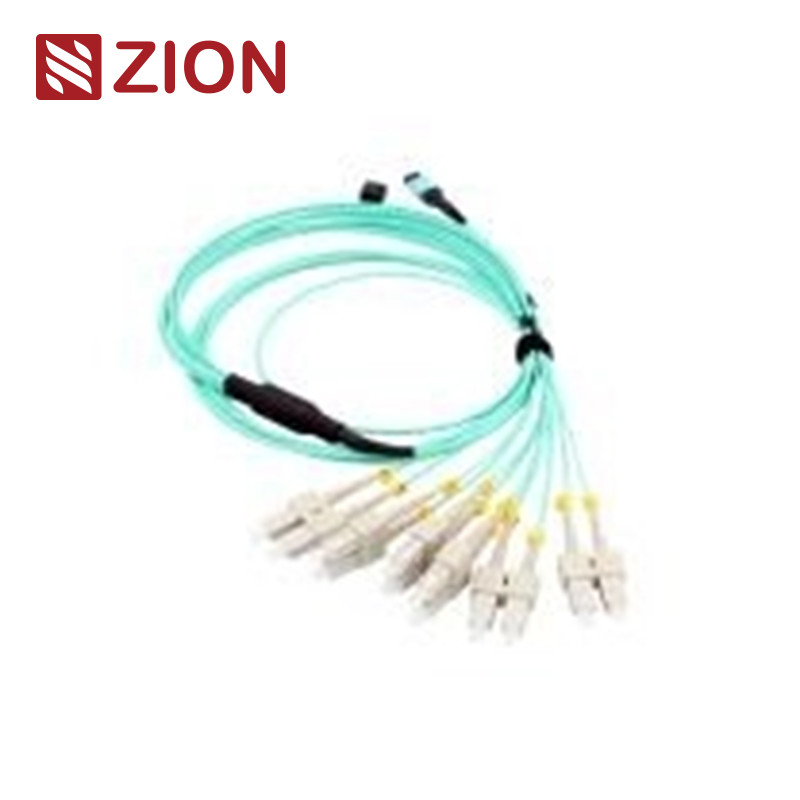

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4

12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4

12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Αντοχή:	<0,3dBΤυπική αλλαγή, 200 ζευγαρώματα	Εναλλακτικότης:	≤0,2dB
Δοκιμή εισαγωγής-έλξης:	Πάνω από 600 φορές, IL＜0,5dB	Αντοχή εφελκυσμού:	>70Ν
Θερμοκρασία λειτουργίας (°C):	-40 έως + 85°C
Επισημαίνω:	Καλώδια πλεξούδας οπτικών ινών 2 , 0 mm 12 F

Περιγραφή προϊόντων

Καλώδια ευθείας καλωδίωσης 12F MTP OM3 οπτικών ινών MTP-LC 2,0 mm

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 0

Πληροφορίες προϊόντος Zion

Κωδικός Zion:ZCM21A27HAAX

Περιγραφή:Καλώδια ευθείας καλωδίωσης 12F MTP OM3 οπτικών ινών MTP-LC 2,0 mm

Η υποδοχή MTP είναι μια υποδοχή πολλαπλών ινών που έχει σχεδιαστεί για περιβάλλοντα υψηλής πυκνότητας. Αυτό το σύστημα χρησιμοποιείται κυρίως σε κέντρα δεδομένων, εφαρμογές οπτικών ινών στο κτίριο και εσωτερικές συνδέσεις εντός εξοπλισμού οπτικού πομποδέκτη, όπως συσκευές 40G, 100G και QSFP+.

Οι συνδέσεις MTP ταξινομούνται σύμφωνα με τους κανονισμούς EIA/TIA-604-5 με βάση τον αριθμό πυρήνων, το φύλο (αρσενικό/θηλυκό) και την πολικότητα (PC ή APC).

Διαμόρφωση προϊόντος

Αυτό το συγκρότημα ευθύγραμμου καλωδίου καλωδίωσης 12 πυρήνων MTP έως 6 LC Duplex (6xLC uniboot; 12 LC Simplex) διαθέτει υποδοχές MTP στο ένα άκρο και υποδοχές LC στο άλλο. Τα καλώδια fanout είναι βελτιστοποιημένα για απευθείας σύνδεση οπτικών 40G QSFP+ PLR4 έως 10G SFP+ LR και εφαρμογές κέντρου δεδομένων υψηλής πυκνότητας.

Πρότυπα συνδετήρων

MPO Singlemode

Αναφορά:ΜΠΕ/ΤΙΑ-604-5

Στοιχεία κατοικίας:

SM APC: Πράσινες υποδοχές + μαύρη μπότα (Standard Loss MTP)
SM APC: Κίτρινες υποδοχές + μαύρη μπότα (Super Low Loss MTP)

MPO Multimode

Αναφορά:ΜΠΕ/ΤΙΑ-604-5

Στοιχεία κατοικίας:

Υπολογιστής OM1 & OM2: Μπεζ υποδοχές + μαύρη μπότα (Standard Loss MTP)
Υπολογιστής OM3 & OM4: Υποδοχές Aqua + μαύρη μπότα (Standard & Super Low Loss MTP)
Υπολογιστής OM3 & OM4: Υποδοχές Heather Violet + μαύρη μπότα (Standard Loss MTP)

Συμμορφώνεται με:

Πρότυπα IEC: IEC-61754-7; IEC61755
Telcordia GR-1435-CORE
JIS C5982; TIA-604-5 (FOCIS5)
Δομημένη καλωδίωση ανά TIA-568-C
Συμβατό με κανάλι ινών 10G
40G και 100G IEEE 802.3

Άλλα πρότυπα σύνδεσης

SC: TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 και JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 και JIS C5973
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 και JIS C5973
ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 και JIS C5973
E2000: IEC61754-15

Διαθέσιμοι τύποι ινών

G657A1, G657A2/B2, G657B3
OM1 62,5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125

Οπτικές προδιαγραφές

Παράμετρος	Προσδιορισμός
Απώλεια εισαγωγής (MPO) Μονότροπος	Τυπικό: ≤0,75dB(μέγιστο), ≤0,50dB(τυπικό) Εξαιρετικά χαμηλό: ≤0,35dB(μέγιστο), ≤0,20dB(τυπικό)
Απώλεια εισαγωγής (MPO) Multimode	Τυπικό: ≤0,6dB(μέγιστο), ≤0,50dB(τυπικό) Εξαιρετικά χαμηλό: ≤0,35dB(μέγιστο), ≤0,20dB(τυπικό)
Απώλεια εισαγωγής (LC/SC/FC/ST) Μονότροπος	≤0,3dB
Απώλεια εισαγωγής (LC/SC/FC/ST) Multimode	≤0,3dB
Απώλεια επιστροφής (MPO) Single mode	≥60dB (γυάλισμα 8 μοιρών)
Απώλεια επιστροφής (MPO) Multimode	≥25dB
Απώλεια επιστροφής (LC/SC/FC/ST)	APC≥60dB; UPC≥50dB; Multimode≥35dB
Αντοχή	<0,3dB τυπική αλλαγή (200 ζευγαρώματα)
εναλλαξιμότητα	≤0,2dB
Δοκιμή εισαγωγής-έλξης	500 φορές, IL <0,5dB
Αντοχή εφελκυσμού	>70Ν
Θερμοκρασία λειτουργίας	-40°C έως +85°C

Βασικά Χαρακτηριστικά

Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής
Σύνδεσμος πολλαπλών ινών με βάση MT με 4, 8, 12 και 24 τερματισμούς ινών
Οικονομική λύση για μαζικό τερματισμό ινών
Σχεδιασμένο για εφαρμογές μονής και πολλαπλής λειτουργίας χαμηλής απώλειας και τυπικής απώλειας
Ανθεκτικό στρογγυλό καλώδιο, οβάλ καλώδιο και επιλογές γυμνής κορδέλας
Χρωματικά κωδικοποιημένα περιβλήματα για εύκολη αναγνώριση
Εξαιρετική επαναληψιμότητα και ανταλλαξιμότητα

Πλεονεκτήματα καλωδίου MPO/MTP

Υψηλή ποιότητα:Εργοστάσιο προκαταρκτικό, ελεγμένο και συσκευασμένο με αναφορές δοκιμών
Εξοικονόμηση χώρου:Οι μικρές διάμετροι μειώνουν τον όγκο του καλωδίου και βελτιώνουν τη ροή αέρα
Χρονική αποτελεσματικότητα:Ο σχεδιασμός plug-and-play μειώνει τον χρόνο εγκατάστασης

Εφαρμογές

Σχεδιασμένο για 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και κέντρα δεδομένων υψηλής πυκνότητας. Βελτιστοποιημένο για εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G.

Κύριοι τομείς εφαρμογής:

Περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας
Εγκαταστάσεις από ίνες στο κτίριο
Εσωτερικές συνδέσεις εντός εξοπλισμού οπτικών ινών

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 1

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 2

Κανόνες ονομασίας & επιβεβαίωση παραγγελίας

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 3

Σχετικά Προϊόντα

7236037 ZCM11A12HIA: 8F MPO SM Καλώδια οπτικών ινών MPO-LC 2,0 χιλιοστών ευθεία καλωδίωσης
7236038 ZCM11A22HIA: 12F MPO SM Καλώδια Οπτικών Ινών MPO-LC 2,0 mm Straight Harness
7236039 ZCM11A52HIA: 24F MPO SM Καλώδια οπτικών ινών MPO-LC 2,0 χιλιοστών ευθεία καλωδίωσης
7236040 ZCM11A17HAA: Καλώδια ευθείας καλωδίωσης 8F MPO OM3 οπτικών ινών MPO-LC 2,0 mm
7236041 ZCM11A27HAA: Καλώδια ευθείας καλωδίωσης 12F MPO OM3 οπτικών ινών MPO-LC 2,0 mm
7236042 ZCM11A57HAA: Καλώδια ευθείας καλωδίωσης 24F MPO OM3 Optic Fiber MPO-LC 2,0mm
7236043 ZCM11A18HMA: 8F MPO OM4 Καλώδια οπτικών ινών MPO-LC 2,0 χιλιοστών ευθεία καλωδίωσης
7236044 ZCM11A28HMA: Καλώδια ευθείας καλωδίωσης 12F MPO OM4 οπτικών ινών MPO-LC 2,0 mm
7236045 ZCM11A58HMA: Καλώδια ευθείας καλωδίωσης 24F MPO OM4 οπτικών ινών MPO-LC 2,0 mm
7236046 ZCM21A12HIA: Καλώδια ευθείας καλωδίωσης 8F MTP SM Optic MPO-LC 2,0 mm
7236047 ZCM21A22HIA: Καλώδια ευθείας καλωδίωσης 12F MTP SM Optic MPO-LC 2,0 mm
7236048 ZCM21A52HIA: Καλώδια ευθείας καλωδίωσης 24F MTP SM Optic MPO-LC 2,0 mm
7236049 ZCM21A17HAA: 8F MTP OM3 Optic Fiber MPO-LC 2,0mm Straight Harness Cables
7236050 ZCM21A27HAA: 12F MTP OM3 Optic Fiber MPO-LC 2,0mm Straight Harness Cables
7236051 ZCM21A57HAA: Καλώδια ευθείας καλωδίωσης 24F MTP OM3 Optic Fiber MPO-LC 2,0mm
7236052 ZCM21A18HMA: 8F MTP OM4 Καλώδια οπτικών ινών MPO-LC 2,0 mm Straight Harness

Μέθοδοι σύνδεσης και πολικότητα

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 4

Τρεις Μέθοδοι Σύνδεσης

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 5

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 6

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 7

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 8

Λεπτομέρειες υλικού

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 9

Συσκευασία

Τυπική προστατευτική συσκευασία με σήμανση OMC. Διαθέσιμα μεγέθη χαρτοκιβωτίου: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Προσαρμοσμένη συσκευασία διαθέσιμη κατόπιν αιτήματος.

12F MTP OM3 Οπτικό Ίνας MTP-LC 2.0mm Ευθύγραμμο Καλώδιο Harness για 40G QSFP+ PLR4 10

Υπηρεσίες OEM/ODM

Χρώμα καλωδίου, εκτύπωση, υλικό τζάκετ, προσαρμογή χρώματος υποδοχής
Σήμανση OEM, δακτύλιοι αναγνώρισης, ετικέτες καλωδίων, κουτιά, σήματα αποστολής
Διαφορετικά επίπεδα ποιότητας διαθέσιμα
