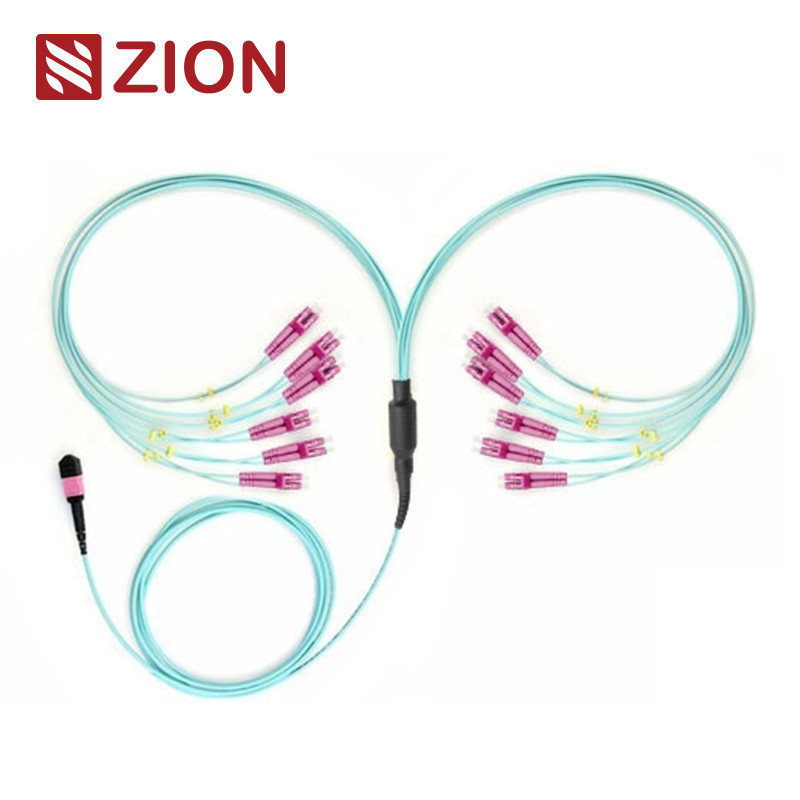

24F MTP OM3 Φύλακες οπτικής MTP-LC 2.0mm Καλώδια ευθείας ζώνης
Ταυτοποίηση προϊόντος
Κώδικας Σιών:ZCM21A57HAAX
Σιόν Περιγραφή:24F MTP OM3 Φύλακες οπτικής MTP-LC 2.0mm Καλώδια ευθείας ζώνης
Επισκόπηση του προϊόντος
Ο σύνδεσμος MTP (Multi-Fiber Push On) είναι ένας σύνδεσμος υψηλής πυκνότητας οπτικών ινών σχεδιασμένος για εφαρμογές κέντρων δεδομένων, εγκαταστάσεις ινών προς το κτίριο,και εσωτερικές συνδέσεις μέσα σε οπτικό συσκευή δέκτη-διαβιβαστή που υποστηρίζει το 40G, 100G και QSFP + εφαρμογές.
Αυτό το 24 πυρήνων καλώδιο MTP Female με 12 LC Duplex διαθέτει συνδέσμους MTP και LC και στα δύο άκρα,βελτιστοποιημένο για 40G QSFP+ PLR4 έως 10G SFP+ LR οπτική άμεση σύνδεση σε περιβάλλοντα κέντρου δεδομένων υψηλής πυκνότητας.
Συμμόρφωση με τα βιομηχανικά πρότυπα
Πρότυπα συνδέσμων MTP
Αναφορά:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες κατοικίας
- SM APC: Πράσινοι συνδετήρες + μαύρη μπότα (Standard Loss MTP)
- SM APC: Κίτρινοι συνδετήρες + μαύρη μπότα (Super Low Loss MTP)
- OM1 & OM2 PC: Μπεζικές συνδέσεις + μαύρη βάρκα (Standard Loss MTP)
- OM3 & OM4 PC: Συνδέσεις Aqua + μαύρη μπότα (Standard & Super Low Loss MTP)
- OM3 & OM4 PC: Heather Violet συνδέσεις + μαύρη βάρκα (Standard Loss MTP)
Σύμφωνα με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) δομημένη καλωδίωση ανά TIA-568-C
Συμμόρφωση με το κανάλι ινών 10G
40G και 100G IEEE 802.3 Συμμόρφωση
Άλλα πρότυπα συνδέσμων
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 και JIS C5973
- Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 μπορούν να χρησιμοποιηθούν για να προσδιορίσουν τις επιπτώσεις των επιπτώσεων των ενδείξεων που αναφέρονται στην παράγραφο 1.
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 και JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 και JIS C5973
- E2000: IEC61754-15
Διαθέσιμοι τύποι ινών
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MTP) - IEC 61300-3-34
Μοναδική λειτουργία (φωτισμένη με 8 βαθμούς APC):Τυποποιημένη απώλεια: ≤ 0,75dB (μέγιστη), ≤ 0,50dB (τυπική), Super Low απώλεια: ≤ 0,35dB (μέγιστη), ≤ 0,20dB (τυπική)
Πολυτρόπος (PC Flat Polish):Τυποποιημένη απώλεια: ≤ 0,6dB (μέγιστη), ≤ 0,50 (τυπική), υπερχαμηλή απώλεια: ≤ 0,35dB (μέγιστη), ≤ 0,20dB (τυπική)
Απώλεια εισαγωγής (LC/SC/FC/ST) - IEC 61300-3-6
Ενιαία λειτουργία (φωτισμένη σε 8 βαθμούς APC):≤ 0,3dB
Πολυτρόπος (PC Flat Polish):≤ 0,3dB
Επιστροφή απώλειας
MTP Singlemode (APC γυαλισμένο σε 8 βαθμούς):≥ 60dB
ΜΠΔ πολυμέθοδος (PC flat polish):≥ 25dB
Αρμόδια για την παρακολούθηση:Συμπεριλαμβανομένων των συντελεστών υποβολής αιτήσεων:
Χαρακτηριστικά επιδόσεων
- Δυνατότητα:<0,3dB τυπική αλλαγή (200 ζευγάρια)
- Αντικατάστατες:≤ 0,2dB
- Δοκιμή εισαγωγής-σύνδεσης:500 φορές, IL<0,5 dB
- Δυνατότητα τράβηξης:> 70N
- Θερμοκρασία λειτουργίας (Singlemode APC):-40°C έως +85°C
Βασικά χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
- Συνδέτης πολλαπλών ινών με βάση το MT που υποστηρίζει 4, 8, 12 και 24 τερματισμούς ινών
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
- Χρωματογραφημένα περιβλήματα για τη διάκριση του τύπου ινών, του τύπου γυαλίστρου και της ποιότητας των συνδέσμων
- Εξαιρετική επαναληψιμότητα και ανταλλαγή
Οφέλη από το προϊόν
- Υψηλή ποιότητα:Προετοιμασμένα από το εργοστάσιο, δοκιμασμένα και συσκευασμένα με εκθέσεις δοκιμών για τεκμηρίωση και έλεγχο ποιότητας
- Αποδοτική χρήση χώρου:Οι μικρές διαμέτρεις μειώνουν τον όγκο των καλωδίων και βελτιώνουν τις συνθήκες κλιματισμού στα κέντρα δεδομένων
- Εξοικονόμηση χρόνουΗ σχεδίαση Plug and play μειώνει σημαντικά το χρόνο εγκατάστασης
Εφαρμογές
Σχεδιασμένο για 100GBASE-SR10 CXP / CFP Interconnect Solution, 100GBASE-LR4 και εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας.Αυτό το καλώδιο 24 Fiber harness χρησιμοποιείται για τη σύνδεση (12) SFP + σε ένα πάνελ προσαρμογέα MTP και MTP κορμό.
Οι κύριοι τομείς εφαρμογής περιλαμβάνουν:
- Περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας
- Εγκαταστάσεις ινών προς το κτίριο
- Εσωτερικές συνδέσεις μέσα σε εξοπλισμό οπτικών ινών
Όλοι οι σύνδεσμοι MTP προέρχονται από την Senko/Nissin/Sumitomo.
Συγγενικά προϊόντα
Τα καλώδια MTP-LC της Zion Communication περιλαμβάνουν:
| Κωδικός προϊόντος |
Περιγραφή |
| 7236037 ZCM11A12HIA |
8F MPO SM MPO-LC 2,0 mm καλώδια οπτικών ινών |
| 7236038 ZCM11A22HIA |
12F MPO SM MPO-LC 2,0 mm καλώδια ευθείας ζώνης με οπτική ίνα |
| 7236039 ZCM11A52HIA |
24F MPO SM MPO-LC 2,0 mm καλώδια ευθείας ζώνης με οπτική ίνα |
| 7236040 ZCM11A17HAA |
8F MPO OM3 Φύλακες οπτικής MPO-LC 2.0 mm Καλώδια ευθείας ζώνης |
| 7236041 ZCM11A27HAA |
12F MPO OM3 MPO-LC 2,0 mm καλώδια ευθείας σχοινίς |
| 7236042 ZCM11A57HAA |
24F MPO OM3 Φυτικά οπτικά καλώδια MPO-LC 2,0 mm |
| 7236043 ZCM11A18HMA |
8F MPO OM4 Φύλακες οπτικής MPO-LC 2.0 mm Καλώδια ευθείας ζώνης |
| 7236044 ZCM11A28HMA |
12F MPO OM4 Φύλακες οπτικής MPO-LC 2.0 mm Καλώδια ευθείας ζώνης |
| 7236045 ZCM11A58HMA |
24F MPO OM4 Φύλακες οπτικών MPO-LC 2.0mm Καλώδια ευθείας ζώνης |
| 7236046 ZCM21A12HIA |
8F MTP SM MPO-LC 2,0 mm καλώδια ευθείας ζώνης με οπτική ίνα |
| 7236047 ZCM21A22HIA |
12F MTP SM MPO-LC 2,0 mm καλώδια ευθείας ζώνης με οπτική ίνα |
| 7236048 ZCM21A52HIA |
24F MTP SM MPO-LC 2,0 mm καλώδια ευθείας ζώνης με οπτική ίνα |
| 7236049 ZCM21A17HAA |
8F MTP OM3 MPO-LC 2,0 mm καλώδια ευθείας σχοινίς |
| 7236050 ZCM21A27HAA |
12F MTP OM3 MPO-LC 2,0 mm καλώδια ευθείας σχοινίς |
| 7236051 ZCM21A57HAA |
24F MTP OM3 MPO-LC 2,0 mm καλώδια ευθείας σχοινίς |
| 7236052 ZCM21A18HMA |
8F MTP OM4 MPO-LC 2,0 mm καλώδια ευθείας ζώνης με οπτική ίνα |
| 7236053 ZCM21A28HMA |
12F MTP OM4 MPO-LC 2,0 mm καλώδια ευθείας ζώνης με οπτική ίνα |
| 7236054 ZCM21A58HMA |
24F MTP OM4 MPO-LC 2,0 mm καλώδια ευθείας σχοινίς |
Μέθοδοι σύνδεσης και πολικότητα
Τρεις μέθοδοι σύνδεσης συμβάλλουν στη διατήρηση της κατάλληλης πολικότητας MPO/MTP:
ΜΤΠ - 24 x LC απλή δομή - Τύπος 1
ΜΤΠ - 12 x LC διπλής δομής - τύπου 2 - τύπου Α
ΜΤΠ - 12 x LC διπλής δομής - τύπου 2 - τύπου Β
ΜΤΠ - 12 x LC διπλή δομή - τύπου 2 - τύπου C
MTP - Πολικότητα για MTP - 12 x δομή LC Uniboot - Τύπος 3
Λεπτομέρειες
Πληροφορίες συσκευασίας
Η τυποποιημένη συσκευασία περιλαμβάνει ως προεπιλογή καλώδιο οπτικών ινών με ετικέτα και σήμανση από την OMC.
Τυποποιημένα μεγέθη:
- 34*22*15 εκατοστά
- 44*34*24 εκατοστά
- 54*39*34 εκατοστά
Η επιλογή του κουτιού εξαρτάται από την ποσότητα.
Υπηρεσίες OEM/ODM
Οι επιλογές προσαρμογής περιλαμβάνουν:
- Χρώμα καλωδίων, εκτύπωση και υλικό γιλέκου
- Προσαρμογή χρώματος συνδέσμου
- Ετικέτα OEM, δαχτυλίδια ταυτοποίησης, ετικέτες καλωδίων
- Τυποποιημένα κουτιά και σήματα αποστολής
- Διαφορετικά διαθέσιμα επίπεδα ποιότητας
