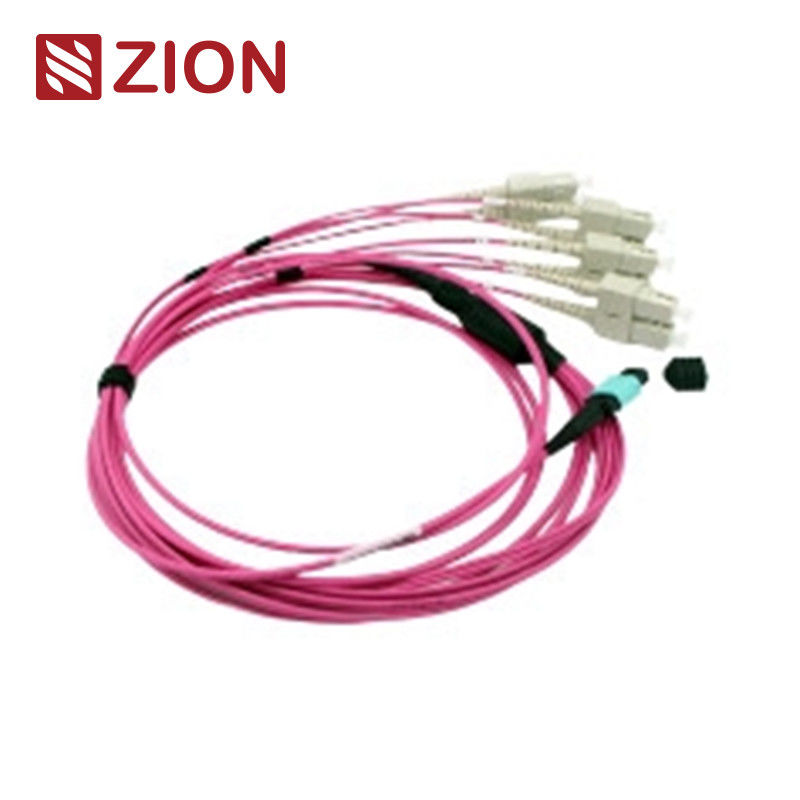

8F MTP OM4 Fiber Optic MTP-LC 2.0mm Straight Harness Cables
Κωδικός Zion: ZCM21A18HMAX
Περιγραφή Zion: 8F MTP OM4 Fiber Optic MTP-LC 2.0mm Straight Harness Cables
Η υποδοχή MTP είναι ένας τύπος υποδοχής πολλαπλών ινών που έχει σχεδιαστεί για περιβάλλοντα υψηλής πυκνότητας. Τα συστήματα MTP (Multi-Fiber Push On) χρησιμοποιούνται κυρίως σε κέντρα δεδομένων, εφαρμογές fiber-to-the-building και εσωτερικές συνδέσεις εντός εξοπλισμού οπτικών πομποδεκτών, όπως συσκευές 40G, 100G και QSFP+.
Οι τύποι υποδοχών MTP διακρίνονται σύμφωνα με τους κανονισμούς EIA/TIA-604-5 από τον αριθμό των πυρήνων, το φύλο (αρσενικό/θηλυκό) και την πολικότητα (PC ή APC).
Αυτά τα καλώδια συγκροτήματος 8 πυρήνων MTP σε Duplex (4xLC uniboot) ή Simplex (4xLC) ευθείας καλωδίωσης τερματίζονται με υποδοχές MTP και LC. Τα καλώδια fanout 8 ινών είναι βελτιστοποιημένα για άμεση σύνδεση οπτικών 40G QSFP+ PLR4 σε 10G SFP+ LR και εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας.
Βιομηχανικά Πρότυπα Συνδετήρων
MPO Singlemode
Αναφορά: EIA/TIA-604-5
Λεπτομέρειες περιβλήματος: SM APC: Πράσινοι σύνδεσμοι + μαύρο μπότα (MTP τυπικής απώλειας)
SM APC: Κίτρινοι σύνδεσμοι + μαύρο μπότα (MTP εξαιρετικά χαμηλής απώλειας)
MPO Multimode
Αναφορά: EIA/TIA-604-5
Λεπτομέρειες περιβλήματος: OM1&OM2 PC: Μπεζ σύνδεσμοι + μαύρο μπότα (MTP τυπικής απώλειας)
OM3&OM4 PC: Σύνδεσμοι Aqua + μαύρο μπότα (Τυπική & Εξαιρετικά χαμηλή απώλεια MTP)
OM3&OM4 PC: Σύνδεσμοι Heather Violet + μαύρο μπότα (MTP τυπικής απώλειας)
- Πληροί το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Συμμορφώνεται με το TIA-604-5(FOCIS5) Δομημένη καλωδίωση σύμφωνα με το TIA-568-C
- Συμβατό με 10G Fiber Channel
- 40G και 100G IEEE 802.3
Άλλα Πρότυπα Συνδετήρων
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 και JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 και JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 και JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 και JIS C5973
- E2000: IEC61754-15
Διαθέσιμοι τύποι ινών
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MTP)
Singlemode (APC 8 μοιρών γυαλισμένο): Τυπική απώλεια: ≤0.75dB(max), ≤0.50dB(Τυπική); Εξαιρετικά χαμηλή απώλεια: ≤0.35dB(max), ≤0.20dB(Τυπική)
Multimode (PC Flat polish): Τυπική απώλεια: ≤0.6dB(max), ≤0.50(Τυπική); Εξαιρετικά χαμηλή απώλεια: ≤0.35dB(max), ≤0.20dB(Τυπική)
Απώλεια εισαγωγής (LC/SC/FC/ST)
Single mode (APC 8 μοιρών γυαλισμένο): ≤0.3dB
Multimode (PC Flat polish): ≤0.3dB
Απώλεια επιστροφής
MTP Singlemode (APC): ≥60dB
MTP Multimode (PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode ≥35dB
Προδιαγραφές απόδοσης
- Ανθεκτικότητα: <0.3dB τυπική αλλαγή (200 ζευγαρώματα)
- Εναλλαξιμότητα: ≤0.2dB
- Δοκιμή εισαγωγής-έλξης: 500 φορές, IL＜0.5dB
- Αντοχή σε εφελκυσμό: >70N
- Χρόνοι σύνδεσης: >600
- Θερμοκρασία λειτουργίας (Singlemode APC): -40°C έως +85°C
Βασικά χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής
- Σύνδεσμος πολλαπλών ινών MT με 4, 8, 12 και 24 τερματισμούς ινών
- Οικονομική λύση για μαζική τερματισμό ινών
- Σχεδιασμένο για χαμηλή απώλεια και τυπικές εφαρμογές SM και MM
- Επιλογές ανθεκτικού στρογγυλού καλωδίου, οβάλ καλωδίου και γυμνής κορδέλας
- Έγχρωμα περιβλήματα για εύκολη αναγνώριση τύπου ινών
- Εξαιρετική επαναληψιμότητα και εναλλαξιμότητα
Πλεονεκτήματα καλωδίων MPO/MTP
- Υψηλή ποιότητα - Εργοστασιακά προ-τερματισμένα, δοκιμασμένα και συσκευασμένα με αναφορές δοκιμών
- Εξοικονόμηση χώρου - Οι μικρές διάμετροι μειώνουν τον όγκο του καλωδίου και βελτιώνουν τη ροή του αέρα
- Εξοικονόμηση χρόνου - Ο σχεδιασμός plug and play μειώνει τον χρόνο εγκατάστασης
Εφαρμογές
Τα SM 8F MTP-LC/SC/FC/ST Straight Harness Cables είναι βελτιστοποιημένα για άμεση σύνδεση οπτικών 40G QSFP+ PLR4 σε 10G SFP+ LR και εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας.
Αυτό το καλώδιο συγκροτήματος 8 ινών επιτρέπει την άμεση σύνδεση μεταξύ θυρών QSFP+ σε (4) SFP+ χωρίς πίνακες patch ή ενδιάμεσους κορμούς.
Όλοι οι σύνδεσμοι MTP προέρχονται από την Senko/Nissin/Sumitomo και χρησιμοποιούνται σε τρεις κύριες περιοχές:
- Περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας
- Εφαρμογές fiber-to-the-building
- Εσωτερικές συνδέσεις εντός εξοπλισμού ινών
Κανόνες ονομασίας & Επιβεβαίωση παραγγελίας
Δημοφιλή καλώδια ευθείας καλωδίωσης MTP-LC
| Κωδικός προϊόντος |
Περιγραφή |
| 7236037 ZCM11A12HIA |
8F MPO SM Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236038 ZCM11A22HIA |
12F MPO SM Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236039 ZCM11A52HIA |
24F MPO SM Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236040 ZCM11A17HAA |
8F MPO OM3 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236041 ZCM11A27HAA |
12F MPO OM3 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236042 ZCM11A57HAA |
24F MPO OM3 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236043 ZCM11A18HMA |
8F MPO OM4 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236044 ZCM11A28HMA |
12F MPO OM4 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236045 ZCM11A58HMA |
24F MPO OM4 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236046 ZCM21A12HIA |
8F MTP SM Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236047 ZCM21A22HIA |
12F MTP SM Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236048 ZCM21A52HIA |
24F MTP SM Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236049 ZCM21A17HAA |
8F MTP OM3 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236050 ZCM21A27HAA |
12F MTP OM3 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236051 ZCM21A57HAA |
24F MTP OM3 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236052 ZCM21A18HMA |
8F MTP OM4 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236053 ZCM21A28HMA |
12F MTP OM4 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
| 7236054 ZCM21A58HMA |
24F MTP OM4 Fiber Optic MPO-LC 2.0mm Straight Harness Cables |
Μέθοδοι σύνδεσης για πολικότητα MPO/MTP
MTP - 8 x LC Simplex Structure - Type 1
MTP - 4 x LC Duplex Structure - Type 2
MTP - 4 x Uniboot LC Structure - Type 3
Λεπτομέρειες υλικών
Συσκευασία
Όλα τα καλώδια οπτικών ινών επισημαίνονται και επισημαίνονται από την OMC ως στάνταρ. Τα διαθέσιμα μεγέθη χαρτοκιβωτίων περιλαμβάνουν 34×22×15 cm, 44×34×24 cm και 54×39×34 cm. Η επιλογή χαρτοκιβωτίου εξαρτάται από την ποσότητα παραγγελίας. Διατίθενται προσαρμοσμένες επιλογές συσκευασίας.
Υπηρεσίες OEM/ODM
- Προσαρμοσμένο χρώμα καλωδίου, εκτύπωση και υλικό μπουφάν
- Ετικέτες OEM, δακτύλιοι αναγνώρισης και ετικέτες καλωδίων
- Προσαρμοσμένα κουτιά και σήματα αποστολής
- Διαφορετικά επίπεδα ποιότητας διαθέσιμα
