48F (4x12) MPO OM3 Fiber Optic Trunk Cable
(4*12)48F MPO OM3 Fiber Optic Trunk Cable
Κωδικός και Περιγραφή Zion

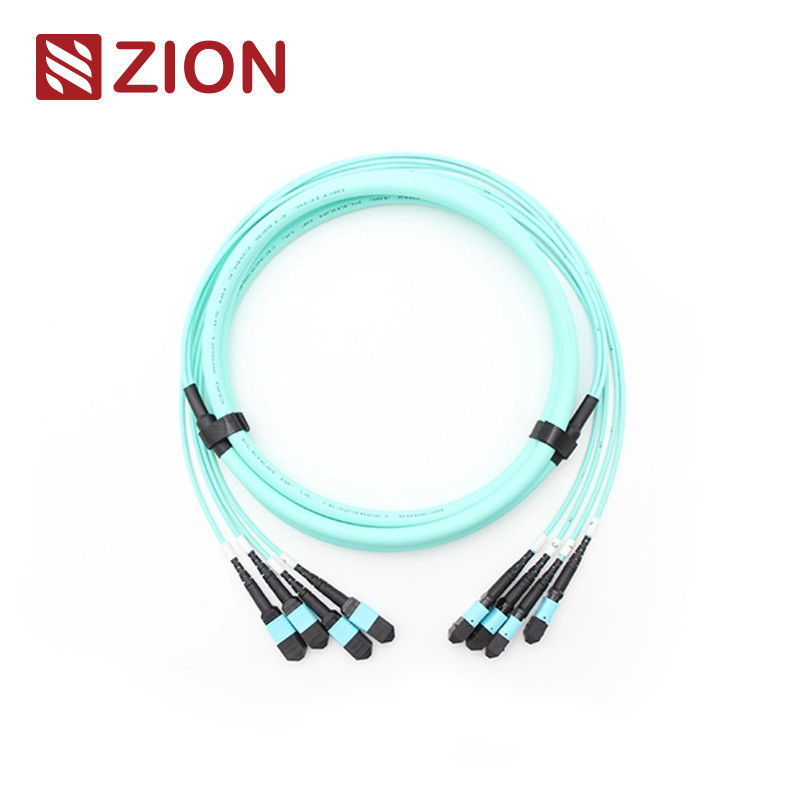

Κωδικός Zion: ZCM12C7HIAX
Περιγραφή Zion: (4*12)48F MPO OM3 Fiber Optic Trunk Cable
Ο σύνδεσμος MPO είναι ένας τύπος συνδέσμου πολλαπλών ινών που έχει σχεδιαστεί για περιβάλλοντα υψηλής πυκνότητας. Οι σύνδεσμοι MPO (Multi-Fiber Push On) χρησιμοποιούνται κυρίως σε κέντρα δεδομένων, εφαρμογές fiber-to-the-building και εσωτερικές συνδέσεις εντός εξοπλισμού οπτικών πομποδεκτών που υποστηρίζουν τεχνολογίες 40G, 100G και QSFP+.
Οι τύποι συνδέσμων MPO διακρίνονται σύμφωνα με τους κανονισμούς IEC 61754-7 από τον αριθμό των πυρήνων, το φύλο (Αρσενικό/Θηλυκό) και την πολικότητα (PC ή APC).
Τα καλώδια κορμού MPO/MTP 24F-144F τερματίζονται με συνδέσμους MPO/MTP και στα δύο άκρα. Αυτά τα καλώδια συνδέουν μεταξύ τους μονάδες MPO/MTP ως μόνιμους συνδέσμους και διατίθενται με 12, 24, 48, 60, 72, 96 και 144 ίνες, υποστηρίζοντας ταχύτητες έως και 10/40/100Gbps λύσεις κέντρων δεδομένων.
Βιομηχανικό Πρότυπο Συνδέσμων
MPO Singlemode
Αναφορά: IEC 61754-7
Λεπτομέρειες περιβλήματος: SM APC: Πράσινοι σύνδεσμοι+μαύρο κάλυμμα (MPO τυπικής απώλειας)
SM APC: Κίτρινοι σύνδεσμοι+μαύρο κάλυμμα (MPO εξαιρετικά χαμηλής απώλειας)
MPO Multimode
Αναφορά: IEC 61754-7
Λεπτομέρειες περιβλήματος: OM1&OM2 PC: Μπεζ σύνδεσμοι+μαύρο κάλυμμα (MPO τυπικής απώλειας)
OM3&OM4 PC: Σύνδεσμοι Aqua+μαύρο κάλυμμα (MPO τυπικής & εξαιρετικά χαμηλής απώλειας)
OM3&OM4 PC: Σύνδεσμοι Heather Violet+μαύρο κάλυμμα (MPO τυπικής απώλειας)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Συμμορφώνεται με το TIA-604-5(FOCIS5) Δομημένη καλωδίωση σύμφωνα με το TIA-568-C
- Συμβατό με 10G Fiber Channel
- 40G και 100G IEEE 802.3
Οπτικές Προδιαγραφές
| Παράμετρος |
Προδιαγραφή |
| Απώλεια εισαγωγής (MPO) Singlemode (APC 8 μοιρών γυαλισμένο) |
Τυπική απώλεια: ≤0.75dB(max), ≤0.50dB(Τυπική)
Εξαιρετικά χαμηλή απώλεια: ≤0.35dB(max), ≤0.20dB(Τυπική) |
| Απώλεια εισαγωγής (MPO) Multimode (PC Flat polish) |
Τυπική απώλεια: ≤0.6dB(max), ≤0.50(Τυπική)
Εξαιρετικά χαμηλή απώλεια: ≤0.35dB(max), ≤0.20dB(Τυπική) |
| Απώλεια εισαγωγής (LC/SC/FC/ST) Single mode (APC 8 μοιρών γυαλισμένο) |
≤0.3dB |
| Απώλεια εισαγωγής (LC/SC/FC/ST) Multimode (PC Flat polish) |
≤0.3dB |
| Απώλεια επιστροφής (MPO) Singlemode (APC 8 μοιρών γυαλισμένο) |
≥60dB(8 μοιρών γυάλισμα) |
| Απώλεια επιστροφής (MPO) Multimode (PC Flat polish) |
≥25dB |
| Απώλεια επιστροφής (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
| Ανθεκτικότητα |
<0.3dB τυπική αλλαγή (200 ζευγαρώματα) |
| Εναλλαξιμότητα |
≤0.2dB |
| Δοκιμή εισαγωγής-έλξης |
500 φορές, IL＜0.5dB |
| Αντοχή σε εφελκυσμό |
>70N |
| Θερμοκρασία λειτουργίας Singlemode (APC) |
-40°C έως +85°C |
Χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής
- MT based Multi-fiber Connector, 4,8,12 και 24 τερματισμοί και συγκροτήματα ινών
- Οικονομική λύση για μαζική τερματισμό ινών
- Σχεδιασμένο για χαμηλή απώλεια και τυπικές εφαρμογές SM και MM
- Διατίθενται επιλογές ανθεκτικού στρογγυλού καλωδίου, οβάλ καλωδίου και γυμνής κορδέλας
- Διατίθενται χρωματικά κωδικοποιημένα περιβλήματα για τη διαφοροποίηση του τύπου ίνας, του τύπου στίλβωσης και/ή της ποιότητας του συνδέσμου
- Καλό στην επαναληψιμότητα και την εναλλαξιμότητα
Εφαρμογή
Τα καλώδια Straight harness 12F MPO-LC/SC/FC/ST έχουν σχεδιαστεί για 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και κέντρα δεδομένων υψηλής πυκνότητας. Βελτιστοποιημένα για εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G.
Όλοι οι σύνδεσμοι MPO της OMC είναι από Senko/Nissin/Sumitomo. Το MPO Fiber Patch Cord χρησιμοποιείται σε τρεις κύριες περιοχές:
- Η εφαρμογή Data Center με περιβάλλον υψηλής πυκνότητας
- Η οπτική ίνα στο κτίριο
- Η εσωτερική εφαρμογή συνδέσμου σε εξοπλισμό ινών
Κανόνες ονομασίας & Πληροφορίες επιβεβαίωσης παραγγελίας
Push Pull Tab For Senko MPO
Καλώδιο κορμού 24F-144F MPO/MTP
Υλικά προϊόντων - Καλώδιο
Σύνδεσμος και Fiber Channel
Σημείωση: Ο θηλυκός σύνδεσμος πρέπει να συνδεθεί με τον αρσενικό τύπο συνδέσμου.
Σχέδιο καλωδίου κορμού MPO-MPO 12F
| Συνολικό μήκος (L) (m) |
Μήκος ανοχής (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Τρεις μέθοδοι σύνδεσης βοηθούν στη διατήρηση της σωστής πολικότητας MTP/MPO
Επειδή ο σύνδεσμος μονάδας του καλωδίου κορμού 24F-144F MPO/MTP είναι 12F MPO/MTP, έχει την ίδια πολικότητα με το καλώδιο κορμού 12F MPO/MTP.
Λεπτομέρειες υλικού
Καλώδιο κορμού Hot MPO/MTP της Zion Communication
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fiber Optic Trunk Cable
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fiber Optic Trunk Cable
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fiber Optic Trunk Cable
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fiber Optic Trunk Cable
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Fiber Optic Trunk Cable
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Fiber Optic Trunk Cable
Συσκευασία
Αυτό το εύκολο στη διαχείριση και καλά προστατευμένο πακέτο οπτικού καλωδίου ινών έχει επισημανθεί και επισημανθεί από την OMC ως προεπιλογή. Τυπικά μεγέθη χαρτοκιβωτίων: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Η επιλογή χαρτοκιβωτίου εξαρτάται από την ποσότητα των εμπορευμάτων. Διατίθεται προσαρμοσμένη συσκευασία.
Υπηρεσία OEM/ODM
Οι επιλογές προσαρμογής περιλαμβάνουν:
- Χρώμα καλωδίου, λέξη εκτύπωσης, υλικό του μπουφάν καλωδίου, χρώμα του συνδέσμου
- Ετικέτα OEM, Δακτύλιος αναγνώρισης, ετικέτα καλωδίου, κουτί, σήματα αποστολής
- Διαφορετικά επίπεδα ποιότητας
