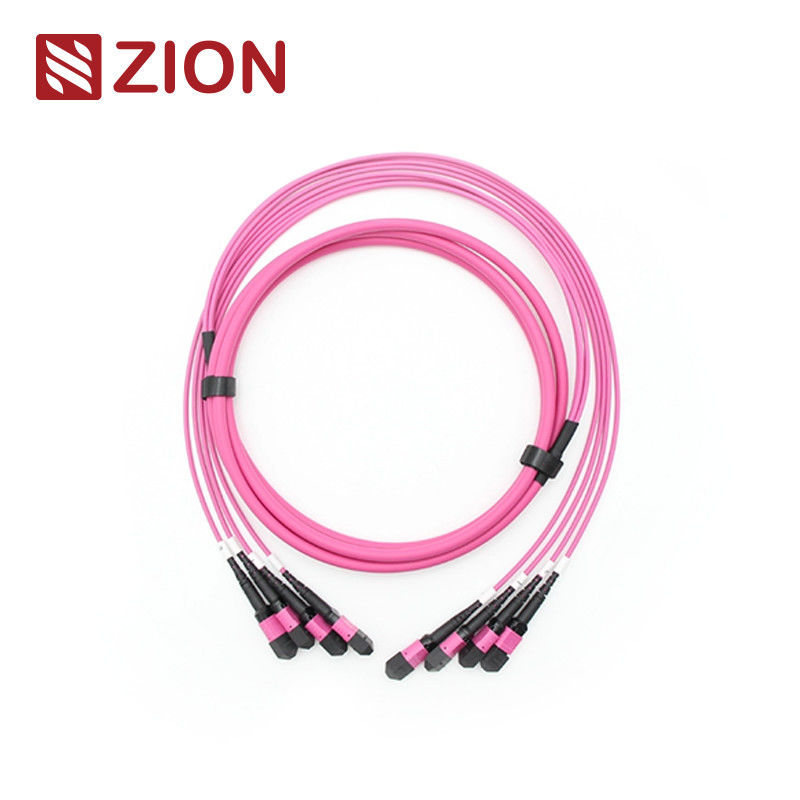

48F MPO OM4 Fiber Optic Trunk Cable
(4×12)48F MPO OM4 Fiber Optic Trunk Cable
Κωδικός Zion: ZCM12C8HIAX
Περιγραφή Zion: (4×12)48F MPO OM4 Fiber Optic Trunk Cable
Ο σύνδεσμος MPO είναι ένας σύνδεσμος πολλαπλών ινών push-on σχεδιασμένος για περιβάλλοντα υψηλής πυκνότητας. Αυτό το σύστημα χρησιμοποιείται κυρίως σε κέντρα δεδομένων, εφαρμογές fiber-to-the-building και εσωτερικές συνδέσεις εντός εξοπλισμού οπτικών πομποδεκτών που υποστηρίζουν τεχνολογίες 40G, 100G και QSFP+.
Οι τύποι συνδέσμων MPO ταξινομούνται σύμφωνα με τα πρότυπα IEC 61754-7 με βάση τον αριθμό των πυρήνων, το φύλο (αρσενικό/θηλυκό) και τον τύπο στίλβωσης (PC ή APC).
Επισκόπηση προϊόντος
Τα καλώδια κορμού MPO/MTP 24F-144F τερματίζονται με συνδέσμους MPO/MTP και στα δύο άκρα, δημιουργώντας μόνιμους συνδέσμους μεταξύ των μονάδων MPO/MTP. Διαθέσιμα σε διαμορφώσεις ινών 12, 24, 48, 60, 72, 96 και 144, αυτά τα καλώδια υποστηρίζουν ταχύτητες έως και 10/40/100Gbps για λύσεις κέντρων δεδομένων.
Βιομηχανικά πρότυπα συνδέσμων
Αναφορά MPO Singlemode: IEC 61754-7
Λεπτομέρειες περιβλήματος MPO Singlemode: SM APC: Πράσινοι σύνδεσμοι+μαύρο boot (Standard Loss MPO); Κίτρινοι σύνδεσμοι+μαύρο boot (Super low loss MPO)
Αναφορά MPO Multimode: IEC 61754-7
Λεπτομέρειες περιβλήματος MPO Multimode: OM1&OM2 PC: Μπεζ σύνδεσμοι+μαύρο boot; OM3&OM4 PC: Σύνδεσμοι Aqua+μαύρο boot; OM3&OM4 PC: Σύνδεσμοι Heather Violet+μαύρο boot
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Συμμορφώνεται με το TIA-604-5(FOCIS5)
- Δομημένη καλωδίωση σύμφωνα με το TIA-568-C
- Συμβατό με 10G Fiber Channel
- Συμβατό με 40G και 100G IEEE 802.3
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MPO) Singlemode (APC 8 μοιρών γυαλισμένο): Standard loss: ≤0.75dB(max), ≤0.50dB(Typical); Super Low loss: ≤0.35dB(max), ≤0.20dB(Typical)
Απώλεια εισαγωγής (MPO) Multimode (PC Flat polish): Standard loss: ≤0.6dB(max), ≤0.50(Typical); Super Low loss: ≤0.35dB(max), ≤0.20dB(Typical)
Απώλεια επιστροφής (MPO) Singlemode (APC 8 μοιρών γυαλισμένο): ≥60dB
Απώλεια επιστροφής (MPO) Multimode (PC Flat polish): ≥25dB
Ανθεκτικότητα: <0.3dB typical change (200 matings)
Εναλλαξιμότητα: ≤0.2dB
Δοκιμή εισαγωγής-έλξης: 500 φορές, IL <0.5dB
Αντοχή σε εφελκυσμό: >70N
Θερμοκρασία λειτουργίας Singlemode (APC): -40°C έως +85°C
Βασικά χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής
- Σύνδεσμος πολλαπλών ινών MT με 4, 8, 12 και 24 τερματισμούς ινών
- Οικονομική λύση για μαζική τερματισμό ινών
- Σχεδιασμένο για χαμηλή απώλεια και τυπικές εφαρμογές singlemode και multimode
- Ανθεκτικά στρογγυλά καλώδια, οβάλ καλώδια και γυμνές επιλογές κορδέλας
- Χρωματικά κωδικοποιημένα περιβλήματα για εύκολη αναγνώριση τύπου ινών
- Εξαιρετική επαναληψιμότητα και εναλλαξιμότητα
Εφαρμογές
Τα καλώδια καλωδίωσης 12F MPO-LC/SC/FC/ST είναι σχεδιασμένα για 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και κέντρα δεδομένων υψηλής πυκνότητας. Βελτιστοποιημένα για εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G.
- Εφαρμογές κέντρων δεδομένων με περιβάλλοντα υψηλής πυκνότητας
- Εγκαταστάσεις fiber-to-the-building
- Εφαρμογές εσωτερικών συνδέσμων σε εξοπλισμό ινών
Κανόνες ονομασίας & Επιβεβαίωση παραγγελίας
Push Pull Tab For Senko MPO
Υλικά προϊόντος - Καλώδιο
Σύνδεσμος και κανάλι ινών
Σημείωση: Οι θηλυκοί σύνδεσμοι πρέπει να συνδέονται με αρσενικούς τύπους συνδέσμων.
Σχέδιο καλωδίου κορμού MPO-MPO 12F
Ανοχή συνολικού μήκους: 0
1 10 40Τρεις μέθοδοι σύνδεσης για την πολικότητα MTP/MPO
Η μονάδα σύνδεσης του καλωδίου κορμού MPO/MTP 24F-144F είναι 12F MPO/MTP, διατηρώντας την ίδια πολικότητα με τα μεμονωμένα καλώδια κορμού 12F MPO/MTP.
Λεπτομέρειες υλικού
Zion Communication Hot MPO/MTP Trunk Cables
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Fiber Optic Trunk Cable
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Fiber Optic Trunk Cable
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Fiber Optic Trunk Cable
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Fiber Optic Trunk Cable
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Fiber Optic Trunk Cable
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Fiber Optic Trunk Cable
Συσκευασία
Αυτό το εύκολο στη διαχείριση και καλά προστατευμένο πακέτο οπτικών ινών επισημαίνεται και επισημαίνεται από την OMC ως προεπιλογή. Τυπικά μεγέθη χαρτοκιβωτίων: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Η επιλογή χαρτοκιβωτίου εξαρτάται από την ποσότητα. Διατίθεται προσαρμοσμένη συσκευασία.
Υπηρεσίες OEM/ODM
- Προσαρμοσμένο χρώμα καλωδίου, εκτύπωση, υλικό μπουφάν και χρώματα συνδέσμων
- Ετικέτες OEM, δακτύλιοι αναγνώρισης, ετικέτες καλωδίων, κουτιά και σήματα αποστολής
- Διαφορετικά επίπεδα ποιότητας διαθέσιμα
