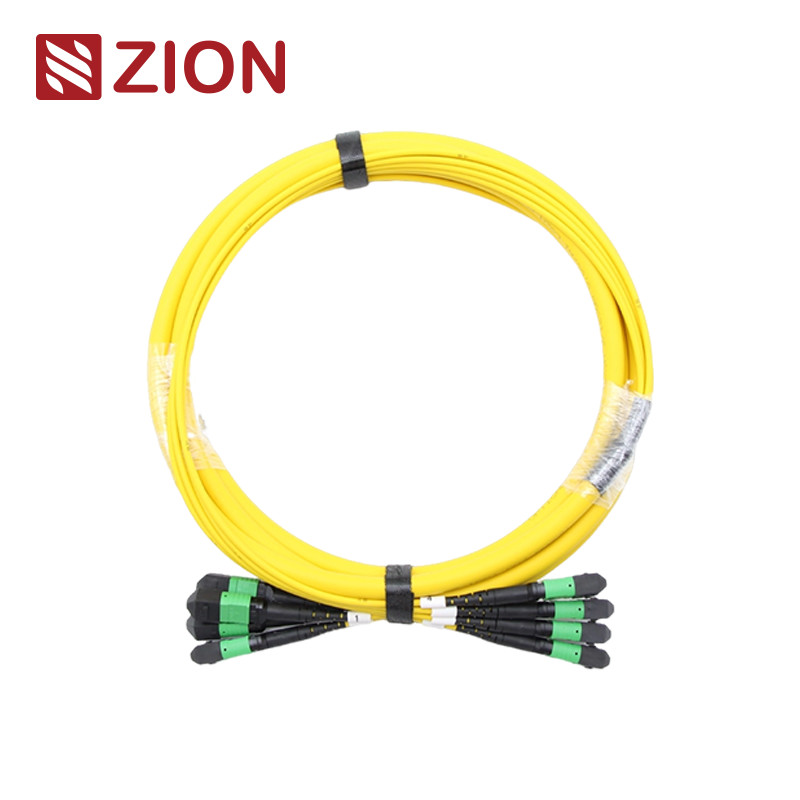

48F (4x12) MTP μονοτρόπου καλώδιο στελέχους οπτικών ινών
Αυτό το υψηλής πυκνότητας (4*12) 48F MTP Single-Mode Fiber Optic Trunk Cable παρέχει αξιόπιστη συνδεσιμότητα για απαιτητικές εφαρμογές κέντρων δεδομένων και τηλεπικοινωνιών.
Ταυτοποίηση προϊόντος
Κώδικας Σιών:ZCM22C2HIAX
Σιόν Περιγραφή:(4*12) 48F MTP SM Διάταξη καλωδίου κυκλώματος οπτικών ινών
Επισκόπηση συνδετήρα MTP
Ο σύνδεσμος MTP (Multi-Fiber Push On) είναι ένας τύπος σύνδεσμου πολυϊνών υψηλής πυκνότητας που έχει σχεδιαστεί για περιβάλλοντα κέντρων δεδομένων, εφαρμογές ινών προς το κτίριο,και εσωτερικές συνδέσεις σε οπτικούς αισθητήρες υποστήριξης 40G, 100G και QSFP+ τεχνολογίες.
Οι σύνδεσμοι MTP ταξινομούνται σύμφωνα με τα πρότυπα EIA/TIA-604-5 με βάση τον αριθμό των ινών, το φύλο (Αρσενικό/Αρσενικό) και τον τύπο γυάλωσης (PC ή APC).
Προδιαγραφές καλωδίου κορμού
Τα 24F-144F MPO/MTP καλώδια τερματίζονται με συνδέσεις MPO/MTP και στα δύο άκρα, δημιουργώντας μόνιμους συνδέσμους μεταξύ των MPO/MTP μονάδων.Αυτά τα καλώδια υποστηρίζουν ταχύτητες έως 10/40/100Gbps λύσεις κέντρου δεδομένων.
Αυτά τα καλώδια κορμού συνδέουν μεταξύ τους κασέτες, πάνελ ή ανθεκτικά MPO / MTP fan-outs, επιτρέποντας την ταχεία ανάπτυξη καλωδίων ραχοκοκαλιάς υψηλής πυκνότητας σε κέντρα δεδομένων και άλλα περιβάλλοντα υψηλού αριθμού ινών.
Συμμόρφωση με τα βιομηχανικά πρότυπα
Αναφορά MTP μεμονωμένου τρόπου:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες στεγασμού MTP:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MTP); Κίτρινοι συνδετήρες+μαύρη μπότα (Super low loss MTP)
Αναφορά MTP Multimode:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες του περιβλήματος MTP Multimode:OM1&OM2 PC: Μπεζές συνδέσεις+μαύρη μπότα; OM3&OM4 PC: Aqua συνδέσεις+μαύρη μπότα; OM3&OM4 PC: Heather Violet συνδέσεις+μαύρη μπότα
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενο
- Δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G συμμορφώνονται με το IEEE 802.3
Προδιαγραφές οπτικής απόδοσης
Απώλεια εισαγωγής (MTP) - Μονότροπος (APC γυαλισμένο σε 8 βαθμούς):
Τυποποιημένη απώλεια: ≤ 0,75dB (μέγιστο), ≤ 0,50dB (τυπική)
Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπική)
Απώλεια εισαγωγής (MTP) - Πολυτρόπος (PC Flat Polish):
Τυποποιημένη απώλεια: ≤0,6dB (μέγιστο), ≤0,50 (τυπική)
Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπική)
Απώλεια εισαγωγής (LC/SC/FC/ST):
Ενιαία λειτουργία (APC): ≤0,3dB
Πολυτρόπος (PC): ≤0,3dB
Επιστροφή ζημίας (MTP) - Ενιαία λειτουργία (APC):≥ 60dB
Απώλεια επιστροφής (MTP) - Πολυτρόπος (PC):≥ 25dB
Δυνατότητα:<0,3dB τυπική αλλαγή (200 ζευγάρια)
Αντικατάστατες:≤ 0,2dB
Δοκιμή εισαγωγής-σύνδεσης:500 φορές, IL < 0,5 dB
Δυνατότητα τράβηξης:> 70N
Θερμοκρασία λειτουργίας - Μοναδική λειτουργία:-40°C έως +85°C
Βασικά χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απόδοση απώλειας επιστροφής
- Συνδέτης πολλαπλών ινών με βάση το MT με 4, 8, 12 και 24 τερματισμούς ινών
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Καλώδιο στρογγυλο, οβάλ ή γυμνό
- Χρωματογραφημένα περιβλήματα για εύκολη ταυτοποίηση τύπου ινών και τύπου γυαλίστρου
- Εξαιρετική επαναληψιμότητα και ανταλλαγή
Εφαρμογές
Οι συνδέσεις MTP της OMC από την Senko/Nissin/Sumitomo είναι ιδανικές για:
- Περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας
- Εγκαταστάσεις ινών προς το κτίριο
- Εσωτερικές συνδέσεις μέσα σε εξοπλισμό οπτικών ινών
Πληροφορίες για το προϊόν
Πιέστε την Τάμπ Τραβήξτε για το Senko MTP
Υλικά κατασκευής καλωδίων
Διαμόρφωση συνδέσμου και καναλιού ινών
Σημείωση: Οι θηλυκές συνδέσεις πρέπει να συνδέονται με τους αρσενικούς τύπους συνδέσεων για την ορθή λειτουργία.
Τεχνικό σχέδιο καλωδίου κορμού MTP-MTP 12F
Προδιαγραφές ανοχής μήκους
| Συνολικό μήκος (L) (m) |
Ανεκτικότητα μήκους (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Μέθοδοι σύνδεσης πολικότητας MTP/MPO
Επειδή η μονάδα σύνδεσης του καλωδίου MPO/MTP 24F-144F είναι 12F MPO/MTP, διατηρεί την ίδια πολικότητα με τα ενιαία καλώδια MPO/MTP.
Προδιαγραφές υλικού
Πιο δημοφιλή μοντέλα MPO/MTP
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM Fiber Optic Trunk Cable
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 Fiber Optic Trunk Cable
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Υφασματικό οπτικό καλώδιο
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM Fiber Optic Trunk Cable
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 Υφασματικό οπτικό καλώδιο
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 Υφασματικό οπτικό καλώδιο
Πληροφορίες συσκευασίας
Όλα τα καλώδια οπτικών ινών φέρουν ετικέτα και σηματοδοτούνται από την OMC ως πρότυπα.Διατίθενται επιλογές προσαρμοσμένης συσκευασίας.
Υπηρεσίες OEM/ODM
Οι επιλογές προσαρμογής περιλαμβάνουν:
- Χρώμα καλωδίων, εκτύπωση και υλικό γιλέκου
- Ετικέτες OEM, δαχτυλίδια ταυτοποίησης, ετικέτες καλωδίων, κουτιά και σήματα αποστολής
- Διαφορετικά επίπεδα ποιότητας για την εκπλήρωση ειδικών απαιτήσεων
