Επισκόπηση προϊόντος

Προσαρμογέας οπτικών ινών ακριβείας σχεδιασμένος για βέλτιστη μετάδοση φωτός με ελάχιστη απώλεια. Διαθέτει χαμηλή απώλεια εισαγωγής, εξαιρετική εναλλαξιμότητα και υψηλή αναπαραγωγιμότητα.

Αναγνώριση προϊόντος

Κώδικας Σιών	Περιγραφή Zion

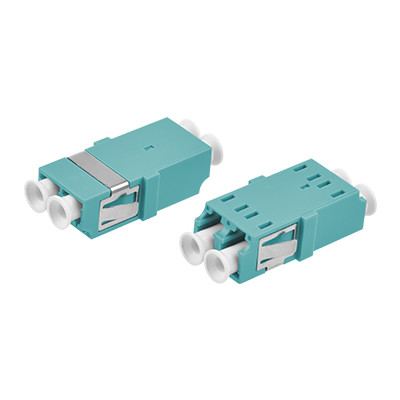

7235033	LC OM3 DX Μονοκόμματος προσαρμογέας χωρίς φλάντζα

Εφαρμογές

Συνδέει με ακρίβεια δύο βύσματα για να μεγιστοποιήσει τη μετάδοση του φωτός και να ελαχιστοποιήσει την απώλεια σήματος
Διαθέτει χαμηλή απώλεια εισαγωγής, εξαιρετική εναλλαξιμότητα και υψηλή αναπαραγωγιμότητα
Κάθε προσαρμογέας υποβάλλεται σε λειτουργική δοκιμή πριν από την αποστολή

Περιγραφή προϊόντος

Αυτός ο προσαρμογέας οπτικών ινών επιτρέπει τη σύνδεση μεταξύ ίδιων ή διαφορετικών ενεργών βυσμάτων οπτικών ινών σε γραμμές ινών. Εξασφαλίζει αδιάλειπτα οπτικά μονοπάτια με ελάχιστη απώλεια ευθυγραμμίζοντας με ακρίβεια τις ακραίες όψεις των ινών για μεγιστοποίηση της μετάδοσης φωτεινής ενέργειας και της απόδοσης σύζευξης.

Ιδανικό για δίκτυα τηλεπικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, συστήματα βρόχου χρήστη και τοπικά δίκτυα. Διαθέτει υψηλή επιβράδυνση φλόγας, χαμηλή απώλεια εισαγωγής, εξαιρετική αντοχή και μεγάλο εύρος θερμοκρασίας λειτουργίας.

Τεχνικές Προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Μήκος κύματος λειτουργίας (nm)	SM (OS2): 1310-1550 \| ΜΜ (ΟΜ1,2,3,4): 850-1300
Απώλεια εισαγωγής (dB)	≤ 0,2
Απώλεια επιστροφής (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| Η/Υ ≥30
Επαναληψιμότητα (dB)	≤ 0,2
Εναλλασσόμενη απώλεια (dB)	≤ 0,2
Αντοχή	Η αλλαγή των 500 χρόνων παρεμβολής είναι μικρότερη από 0,20 dB
Αριθμός καναλιών	Μονός πυρήνας, Διπύρηνος, 4πύρηνος
Υλικό πλαισίου	Μέταλλο ή Πλαστικό
Υλικό μανικιών	Κεραμικό ή μέταλλο
Θερμοκρασία λειτουργίας (°C)	-40 έως +85
Θερμοκρασία αποθήκευσης (°C)	-40 έως +85

Σχετικοί προσαρμογείς οπτικών ινών LC-LC

Κώδικας Σιών	Περιγραφή Zion
7235001	Πλαστικός προσαρμογέας οπτικών ινών LC SX με φλάντζα
7235002	LC DX Welding Symmetry Πλαστικός προσαρμογέας οπτικών ινών/σύζευξη με φλάντζα
7235003	LC QUAD Μονοκόμματος Προσαρμογέας/Σύνδεσμος Πλαστικών Οπτικών Ινών με Φλάντζα
7235004	Πλαστικός προσαρμογέας οπτικών ινών SC με πόδια
7235005	Κάλυμμα SC Αποφύγετε τον προσαρμογέα/συζευκτήρα οπτικών ινών από πλαστικό λέιζερ χωρίς φλάντζα
7235006	SC SX Metal Αποφύγετε Laser Optic Fiber Adapter/Coupler with Flange
7235007	SC DX Metal Αποφύγετε Προσαρμογέας/Σύνδεσμος οπτικών ινών με φλάντζα
7235008	SC-FC SX Hybrid Optic Fiber Adapter/Coupler
7235009	SC-FC DX Hybrid Optic Fiber Adapter/Coupler
7235010	FC-ST SX Hybrid Optic Fiber Adapter/Coupler
7235011	FC-ST DX Hybrid Optic Fiber Adapter/Coupler
7235012	SC-LC SX Hybrid Optic Fiber Adapter/Coupler
7235013	SC-LC DX Hybrid Optic Fiber Adapter/Coupler
7235014	SC-ST SX Hybrid Optic Fiber Adapter/Coupler
7235015	SC-ST DX Hybrid Optic Fiber Adapter/Coupler
7235016	FC SX Big D-Type Optic Fiber Adapter/Coupler
7235017	FC SX με προσαρμογέα/συζευκτήρα οπτικών ινών ορθογώνιας φλάντζας
7235018	FC Με προσαρμογέα/συζευκτήρα οπτικών ινών ορθογώνιας φλάντζας

Τύποι συνδετήρων

Υποδοχή LC

Χρησιμοποιείται στη διεπαφή οπτικών ινών LC για τη σύνδεση μονάδων SFP. Διαθέτει εύχρηστο μηχανισμό κλειδώματος αρθρωτού βύσματος (RJ). Χρησιμοποιείται συνήθως σε δρομολογητές.

Υποδοχή SC

Χρησιμοποιείται στη διεπαφή οπτικών ινών SC. Διαθέτει επίπεδη σχεδίαση παρόμοια με το RJ-45 αλλά με επαφές χάλκινης στήλης αντί για λεπτές χάλκινες ακίδες.

Υποδοχή FC

Χρησιμοποιείται στη διεπαφή οπτικών ινών FC. Διαθέτει εξωτερική ενίσχυση με μεταλλικό χιτώνιο και μέθοδο στερέωσης με περιστρεφόμενη πόρπη. Συνήθως χρησιμοποιείται σε πλαίσια διανομής ODF.

Βύσμα ST

Χρησιμοποιείται στη διεπαφή οπτικών ινών ST. Διαθέτει στρογγυλό κέλυφος και κούμπωμα. Χρησιμοποιείται συνήθως σε πλαίσια διανομής ινών και συνδέσεις 10Base-F.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM/ODM με την επαγγελματική μας ομάδα Ε&Α:

Προσαρμοσμένο λογότυπο
Ετικέτα/τσάντα PE/Σχέδιο χαρτοκιβωτίου

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	≤ Προσαρμογέας οπτικών ινών 0 , 2 dB εναλλασσόμενης απώλειας , Οπτικός σύνδεσμος με κεραμικό ή μεταλλικό χιτώνιο

ΛC OM3 DX Μονότμημα προσαρμογέα οπτικών ινών με κεραμικό ή μεταλλικό μανδύα και εναλλασσόμενη απώλεια ≤ 0,2dB για ευρεία θερμοκρασία λειτουργίας
