Επισκόπηση Προϊόντος

Προσαρμογέας οπτικών ινών ακριβείας σχεδιασμένος για τη σύνδεση συνδέσμων LC OM3 QUAD με ασύμμετρη συγκόλληση και τοποθέτηση φλάντζας.

Αναγνώριση Προϊόντος

Κωδικός Zion	Περιγραφή Zion

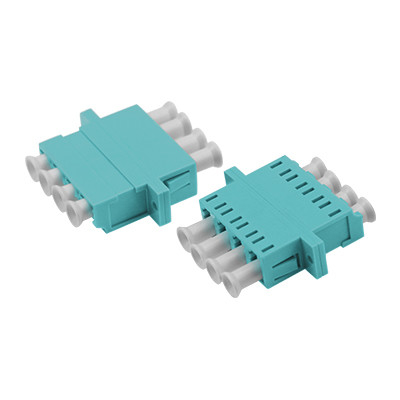

7235036	LC OM3 QUAD Ασύμμετρος Προσαρμογέας Συγκόλλησης με Φλάντζα

Εφαρμογές

Οι προσαρμογείς οπτικών ινών συνδέουν με ακρίβεια δύο συνδέσμους για μεγιστοποίηση της μετάδοσης φωτός, ελαχιστοποιώντας παράλληλα την απώλεια σήματος. Αυτά τα εξαρτήματα διαθέτουν χαμηλή απώλεια εισαγωγής, εξαιρετική εναλλαξιμότητα και αξιόπιστη αναπαραγωγιμότητα. Κάθε προσαρμογέας υποβάλλεται σε λειτουργική δοκιμή πριν από την αποστολή.

Περιγραφή Προϊόντος

Αυτός ο προσαρμογέας οπτικών ινών επιτρέπει τη σύνδεση μεταξύ ίδιων ή διαφορετικών ενεργών συνδέσμων οπτικών ινών εντός γραμμών ινών, εξασφαλίζοντας αδιάλειπτες οπτικές διαδρομές με ελάχιστη υποβάθμιση σήματος. Ευθυγραμμίζοντας με ακρίβεια τις ακραίες επιφάνειες των ινών, μεγιστοποιεί τη μετάδοση της φωτεινής ενέργειας από τις ίνες εξόδου στις ίνες λήψης, ελαχιστοποιώντας παράλληλα τον αντίκτυπο στο σύστημα.

Τα βασικά χαρακτηριστικά περιλαμβάνουν:

Υψηλή επιβράδυνση φλόγας για ενισχυμένη ασφάλεια
Χαμηλή απώλεια εισαγωγής για βέλτιστη απόδοση
Υψηλή ανθεκτικότητα για μακροχρόνια αξιοπιστία
Ευρύ φάσμα θερμοκρασίας λειτουργίας για ευέλικτες εφαρμογές

Οι προσαρμογείς οπτικών ινών (που ονομάζονται επίσης ζεύκτες) είναι συμπαγείς συσκευές σχεδιασμένες για τον τερματισμό ή τη σύνδεση καλωδίων και συνδέσμων οπτικών ινών μεταξύ δύο γραμμών οπτικών ινών.

Τεχνικές Προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Μήκος κύματος λειτουργίας (nm)		1310-1550	850-1300
Απώλεια εισαγωγής (dB)	≤ 0.2
Απώλεια επιστροφής (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Επαναληψιμότητα (dB)	≤ 0.2
Εναλλασσόμενη απώλεια (dB)	≤ 0.2
Ανθεκτικότητα	Η αλλαγή των 500 χρόνων παρεμβολής είναι μικρότερη από 0,20dB
Αριθμός καναλιών	Μονός πυρήνας, Διπλός πυρήνας, 4 πυρήνες
Υλικό πλαισίου	Μέταλλο ή Πλαστικό
Υλικό μανικιού	Κεραμικό ή Μέταλλο
Θερμοκρασία λειτουργίας (°C)	-40 ~ +85
Θερμοκρασία αποθήκευσης (°C)	-40 ~ +85

Σχετικοί προσαρμογείς οπτικών ινών LC-LC

Κωδικός Zion	Περιγραφή Zion
7235001	LC SX Πλαστικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών με Φλάντζα
7235002	LC Dx Συγκόλληση Συμμετρικός Πλαστικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών με Φλάντζα
7235003	LC QUAD Μονοκόμματο Πλαστικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών με Φλάντζα
7235004	SC Πλαστικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών με Πόδια
7235005	SC Κάλυμμα Αποφυγής Laser Πλαστικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών χωρίς Φλάντζα
7235006	SC SX Μεταλλικός Αποφυγής Laser Προσαρμογέας/Ζεύκτης Οπτικών Ινών με Φλάντζα
7235007	SC DX Μεταλλικός Αποφυγής Προσαρμογέας Οπτικών Ινών/Ζεύκτης με Φλάντζα
7235008	SC-FC SX Υβριδικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών
7235009	SC-FC DX Υβριδικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών
7235010	FC-ST SX Υβριδικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών
7235011	FC-ST DX Υβριδικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών
7235012	SC-LC SX Υβριδικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών
7235013	SC-LC DX Υβριδικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών
7235014	SC-ST SX Υβριδικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών
7235015	SC-ST DX Υβριδικός Προσαρμογέας/Ζεύκτης Οπτικών Ινών
7235016	FC SX Μεγάλος Προσαρμογέας/Ζεύκτης Οπτικών Ινών Τύπου D
7235017	FC SX Με Ορθογώνια Φλάντζα Προσαρμογέας/Ζεύκτης Οπτικών Ινών
7235018	FC Με Ορθογώνια Φλάντζα Προσαρμογέας/Ζεύκτης Οπτικών Ινών

Τύποι Συνδέσμων

Σύνδεσμος LC

Χρησιμοποιείται στη διασύνδεση οπτικών ινών LC για τη σύνδεση συνδέσμων μονάδας SFP. Διαθέτει εύκολο στη χρήση μηχανισμό ασφάλισης modular jack (RJ). Χρησιμοποιείται συνήθως σε δρομολογητές.

Σύνδεσμος SC

Χρησιμοποιείται στη διασύνδεση οπτικών ινών SC, παρόμοιος με τον RJ-45 αλλά πιο επίπεδος. Αναγνωρίζεται από τις επαφές στήλης χαλκού και όχι από λεπτούς πείρους χαλκού.

Σύνδεσμος FC

Χρησιμοποιείται στη διασύνδεση οπτικών ινών FC με ενίσχυση μεταλλικού μανικιού και στερέωση με πεταλούδα. Χρησιμοποιείται συνήθως σε πλαίσια διανομής ODF.

Σύνδεσμος ST

Χρησιμοποιείται στη διασύνδεση οπτικών ινών ST με στρογγυλό κέλυφος και στερέωση με πεταλούδα. Χρησιμοποιείται συνήθως σε πλαίσια διανομής ινών για συνδέσεις 10Base-F.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM/ODM με υποστήριξη επαγγελματικής ομάδας Ε&Α:

Προσαρμοσμένο λογότυπο
Σχεδιασμός ετικέτας/PE bag/Χαρτοκιβωτίου

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	≤0 , 2dB Προσαρμογέας οπτικών ινών εναλλασσόμενης απώλειας , Οπτικός σύνδεσμος με κεραμικό ή μεταλλικό χιτώνιο

LC OM3 QUAD Ασύμμετρος Προσαρμογέας Οπτικών Ινών Συγκόλλησης με Φλάντζα - ≤0.2dB Απώλεια, Κεραμικός/Μεταλλικός Δακτύλιος, -40 έως +85℃

≤0

2dB Προσαρμογέας οπτικών ινών εναλλασσόμενης απώλειας

Οπτικός σύνδεσμος με κεραμικό ή μεταλλικό χιτώνιο
