Επισκόπηση του προϊόντος

Διορθωτής οπτικών ινών σχεδιασμένος για συνδέσεις SC, LC, FC, ST, APC, UPC με διαμορφώσεις SX/DX/QUAD και συμμετρία συγκόλλησης 0,9/2,0/3,0 mm. Διατίθεται σε πλαστική και υβριδική κατασκευή.

Ταυτοποίηση προϊόντος

Κώδικας Σιών	Περιγραφή της Σιών

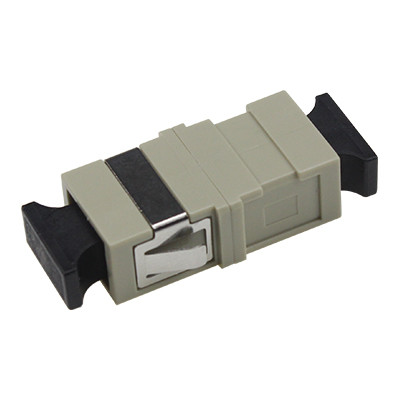

7235081	SC MM SX Προσαρμοστής συγκόλλησης χωρίς φλέβα Προσαρμοστής/συμπλέκτη οπτικών ινών

Εφαρμογές

Συνδέει με ακρίβεια δύο συνδέσμους για να μεγιστοποιήσει τη μετάδοση του φωτός και να ελαχιστοποιήσει την απώλεια σήματος
Χαρακτηριστικά χαμηλής απώλειας εισαγωγής, εξαιρετικής εναλλακτικότητας και αξιόπιστης αναπαραγωγικότητας
Κάθε προσαρμογέα υποβάλλεται σε λειτουργική δοκιμή πριν από την αποστολή για να εξασφαλιστεί η ποιότητα

Περιγραφή του προϊόντος

Ο προσαρμογός οπτικών ινών επιτρέπει τη σύνδεση μεταξύ των ίδιων ή διαφορετικών ενεργών συνδέσεων οπτικών ινών εντός γραμμών οπτικών ινών, εξασφαλίζοντας αδιάλειπτες οπτικές διαδρομές με ελάχιστη απώλεια σήματος.

Με την ακριβή ευθυγράμμιση των τελικών επιφανειών των ινών, μεγιστοποιεί τη σύνδεση της εκπομπής φωτεινής ενέργειας με τις δέσμες υποδοχής, ελαχιστοποιώντας παράλληλα την επίδραση του συστήματος κατά τη διάρκεια της επέμβασης οπτικής σύνδεσης.

Ως μέρος οπτικών παθητικών εξαρτημάτων, οι εν λόγω προσαρμογείς είναι κατάλληλοι για δίκτυα τηλεπικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, συστήματα κυκλώματος χρήστη και δίκτυα τοπικής περιοχής.

Οι προσαρμογείς Hangzhou Zion Communication προσφέρουν υψηλή επιβράδυνση φλόγας, χαμηλή απώλεια εισαγωγής, εξαιρετική αντοχή και ευρύ εύρος θερμοκρασίας λειτουργίας.

Επίσης γνωστές ως συνδετήρες, αυτές οι συσκευές είναι σχεδιασμένες για να τερματίζουν ή να συνδέουν καλώδια και συνδέσμους οπτικών ινών μεταξύ δύο γραμμών οπτικών ινών.

Τεχνικές προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Διάταξη λειτουργίας	1310-1550 (SM/OS2)2,3,4)
Απώλεια εισαγωγής (dB)	≤ 0.2
Απώλεια επιστροφής (dB)	PC ≥45 UPC ≥50 APC ≥60 PC ≥30
Επαναληψιμότητα (dB)	≤ 0.2
Αλλακτική απώλεια (dB)	≤ 0.2
Δυνατότητα	Η μεταβολή των 500 χρόνων παρεμβολής είναι μικρότερη από 0,20 dB
Αριθμός καναλιών	Μονό πυρήνα, διπλό πυρήνα, 4 πυρήνες
Υλικό πλαισίου	Μεταλλικά ή πλαστικά
Υλικό μανίκας	Κεραμικά ή μεταλλικά
Θερμοκρασία λειτουργίας (°C)	-40 έως +85
Θέρμανση αποθήκευσης (°C)	-40 έως +85

Σχετικοί προσαρμογείς οπτικών ινών

Κώδικας Σιών	Περιγραφή της Σιών
7235001	Διορθωτής/συνδετήρας από πλαστικές οπτικές ίνες LC SX με φλάντσα
7235002	Εναλλακτικές συσκευές που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή ηλεκτρικών συστοιχιών
7235003	ΛC QUAD Μονότμημα πλαστικών οπτικών ινών προσαρμογέα/σύνδεσμο με φλάντσα
7235004	Εναλλακτικός συνδετήρας/συμπλέκτης από πλαστικές οπτικές ίνες με πόδια
7235005	Κάλυψη SC Αποφύγετε τον προσαρμογέα/συνδετήρα οπτικών ινών λέιζερ-πλαστικής χωρίς φλέβα
7235006	SC SX Metal Avoid Laser Fiber Optic Adapter/Coupler με φλέβα
7235007	SC DX Metal Avoid Διορθωτής/Συνδετήρας οπτικών ινών με φλάντσα
7235008	Υβριδικός προσαρμογός/σύνδεσμος οπτικών ινών SC-FC SX
7235009	Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών SC-FC DX
7235010	FC-ST SX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235011	FC-ST DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235012	SC-LC SX Υβριδικός προσαρμογός/σύνδεσμος οπτικών ινών
7235013	SC-LC DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235014	SC-ST SX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235015	SC-ST DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235016	FC SX Μεγάλος Δ-τύπου προσαρμογός/σύνδεσμος οπτικών ινών
7235017	FC SX με προσαρμογέα/σύνδεσμο οπτικών ινών ορθογώνιας φλέβας
7235018	FC με προσαρμοστή/συμπλέκτη οπτικών ινών ορθογώνιας φλέβας

Τύποι συνδέσμων

Συνδετήρας LC

Χρησιμοποιείται σε διεπαφή οπτικών ινών LC για τη σύνδεση συνδέσμων SFP.

Συνδετήρας SC

Χρησιμοποιείται σε διεπαφή οπτικών ινών SC, παρόμοια με το RJ-45 αλλά πιο επίπεδη με επαφές κολώνων χαλκού αντί για λεπτές επαφές χαλκού.

Συνδετήρας FC

Χρησιμοποιείται στην διεπαφή οπτικών ινών FC με μέθοδο εξωτερικής ενίσχυσης με μεταλλικό μανδύα και στερέωσης με στρογγυλοκόλλημα, συνήθως χρησιμοποιείται σε πλαίσια διανομής ODF.

ST Συνδετήρας

Χρησιμοποιείται σε διασύνδεση οπτικών ινών ST με στρογγυλό κέλυφος και στερέωση στρογγυλοπλέγματος.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM / ODM με την επαγγελματική ομάδα Ε&Α και την εκτεταμένη εμπειρία στην εξατομικευμένη κατασκευή.

Προσαρμοσμένο Logo
Σχεδιασμός ετικέτας/σακούλας PE/καρτονιού

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	≤ Προσαρμογέας οπτικών ινών 0 , 2 dB εναλλασσόμενης απώλειας , Οπτικός σύνδεσμος με κεραμικό ή μεταλλικό χιτώνιο

SC MM SX Προσαρμοστής συγκόλλησης οπτικών ινών με εναλλασσόμενη απώλεια ≤ 0,2dB κεραμική ή μεταλλική θήκη και μονο/διπλό/4 κανάλια πυρήνα

≤ Προσαρμογέας οπτικών ινών 0

2 dB εναλλασσόμενης απώλειας

Οπτικός σύνδεσμος με κεραμικό ή μεταλλικό χιτώνιο
