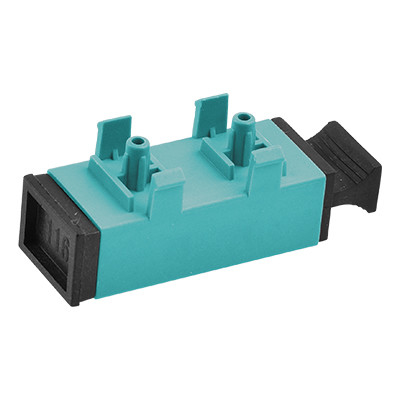

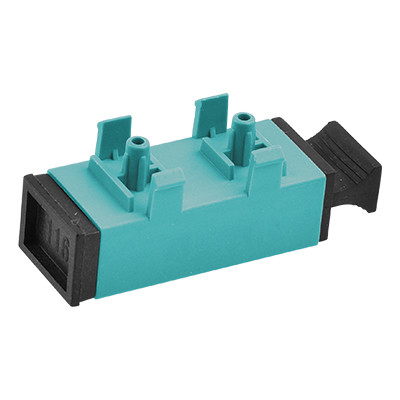

SC OM3 Με πόδια Διορθωτής/Συνδετήρας οπτικών ινών

Διορθωτής οπτικών ινών - SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Συμμετρία συγκόλλησης πλαστικό/υβριδικό

Ταυτοποίηση προϊόντος

Κώδικας Σιών	Περιγραφή της Σιών
7235089	SC OM3 Με πόδια Διορθωτής/Συνδετήρας οπτικών ινών

Εφαρμογές

Με την ακριβή σύνδεση δύο συνδέσμων, οι προσαρμογείς οπτικών ινών επιτρέπουν τη μετάδοση πηγών φωτός με μέγιστη αποτελεσματικότητα, ελαχιστοποιώντας παράλληλα την απώλεια.Εξαιρετική εναλλακτικότηταΚάθε μονάδα υποβάλλεται σε λειτουργικές δοκιμές πριν από την αποστολή.

Περιγραφή του προϊόντος

Οι προσαρμογείς οπτικών ινών υλοποιούν συνδέσεις μεταξύ των ίδιων ή διαφορετικών ενεργών συνδετήρων οπτικών ινών σε γραμμές οπτικών ινών, εξασφαλίζοντας τη συνέχεια της οπτικής διαδρομής με ελάχιστη απώλεια.Ακριβώς ευθυγραμμίζουν τις άκρες των ινών για να μεγιστοποιήσουν τη μετάδοση της φωτεινής ενέργειας από τις ίνες εξόδου στις ίνες υποδοχής, ελαχιστοποιώντας παράλληλα την επίδραση του συστήματος από την παρέμβαση τους στον οπτικό σύνδεσμο..

Ως οπτικά παθητικά συστατικά, χρησιμοποιούνται σε δίκτυα τηλεπικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, συστήματα βρόχου χρήστη και δίκτυα τοπικής περιοχής.Οι προσαρμογείς επικοινωνίας Hangzhou Zion προσφέρουν υψηλή καθυστέρηση φλόγας, χαμηλή απώλεια εισαγωγής, υψηλή αντοχή και ευρύ εύρος θερμοκρασίας λειτουργίας.

Οι προσαρμογείς οπτικών ινών, που ονομάζονται επίσης συνδετήρες, είναι συμπαγείς συσκευές που έχουν σχεδιαστεί για να τερματίζουν ή να συνδέουν καλώδια οπτικών ινών ή συνδέσμους μεταξύ δύο γραμμών οπτικών ινών.

Τεχνικές προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Διάταξη λειτουργίας		1310-1550	850-1300
Απώλεια εισαγωγής (dB)	≤ 0.2
Απώλεια επιστροφής (dB)	PC ≥45 UPC ≥50 APC ≥60 PC ≥30
Επαναληψιμότητα (dB)	≤ 0.2
Αλλακτική απώλεια (dB)	≤ 0.2
Δυνατότητα	Αλλαγή 500 παρεμβάσεων < 0,20dB
Αριθμός καναλιών	Μονό πυρήνα, διπλό πυρήνα, 4 πυρήνες
Υλικό πλαισίου	Μεταλλικά ή πλαστικά
Υλικό μανίκας	Κεραμικά ή μεταλλικά
Θερμοκρασία λειτουργίας (°C)	-40 έως +85
Θέρμανση αποθήκευσης (°C)	-40 έως +85

Συγγενικά προϊόντα προσαρμογών οπτικών ινών

Κώδικας Σιών	Περιγραφή της Σιών
7235001	Διορθωτής/συνδετήρας από πλαστικές οπτικές ίνες LC SX με φλάντσα
7235002	Εναλλακτικές συσκευές που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή ηλεκτρικών συστοιχιών
7235003	ΛC QUAD Μονότμημα πλαστικών οπτικών ινών προσαρμογέα/σύνδεσμο με φλάντσα
7235004	Εναλλακτικός συνδετήρας/συμπλέκτης από πλαστικές οπτικές ίνες με πόδια
7235005	Κάλυψη SC Αποφύγετε τον προσαρμογέα/συνδετήρα οπτικών ινών λέιζερ-πλαστικής χωρίς φλέβα
7235006	SC SX Metal Avoid Laser Fiber Optic Adapter/Coupler με φλέβα
7235007	SC DX Metal Avoid Διορθωτής/Συνδετήρας οπτικών ινών με φλάντσα
7235008	Υβριδικός προσαρμογός/σύνδεσμος οπτικών ινών SC-FC SX
7235009	Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών SC-FC DX
7235010	FC-ST SX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235011	FC-ST DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235012	SC-LC SX Υβριδικός προσαρμογός/σύνδεσμος οπτικών ινών
7235013	SC-LC DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235014	SC-ST SX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235015	SC-ST DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235016	FC SX Μεγάλος Δ-τύπου προσαρμογός/σύνδεσμος οπτικών ινών
7235017	FC SX με προσαρμογέα/σύνδεσμο οπτικών ινών ορθογώνιας φλέβας
7235018	FC με προσαρμοστή/συμπλέκτη οπτικών ινών ορθογώνιας φλέβας

Τύποι συνδέσμων

Συνδετήρας LC

Χρησιμοποιείται σε διεπαφή οπτικών ινών LC για τη σύνδεση συνδετήρων SFP. Διαθέτει εύκολο στη λειτουργία μηχανισμό κλειδαριού modular jack (RJ).

Συνδετήρας SC

Χρησιμοποιείται στην διεπαφή οπτικών ινών SC, μοιάζει με την διεπαφή RJ-45 αλλά είναι πιο επίπεδη με επαφές κολώνων χαλκού αντί για λεπτές επαφές χαλκού.

Συνδετήρας FC

Χρησιμοποιείται σε διεπαφή οπτικών ινών FC με εξωτερική ενίσχυση μεταλλικού μανδύα και στερέωση στρογγυλοειδούς.

ST Συνδετήρας

Χρησιμοποιείται σε διασύνδεση οπτικών ινών ST με στρογγυλό κέλυφος και στερέωση στρογγυλοπλέγματος.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM / ODM με την επαγγελματική ομάδα Ε& Α:

Προσαρμοσμένο Logo
Σχεδιασμός ετικέτας/σακούλας PE/καρτονιού

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	≤ Προσαρμογέας οπτικών ινών 0 , 2 dB εναλλασσόμενης απώλειας , Ζεύκτης οπτικών ινών με κεραμικό ή μεταλλικό χιτώνιο
