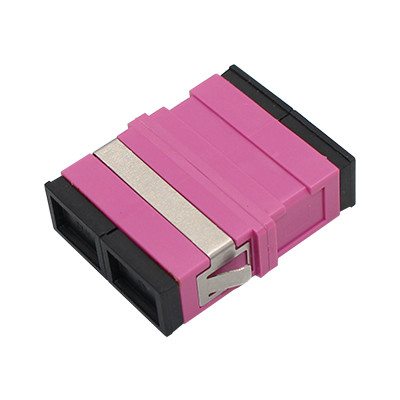

Προσαρμογέας οπτικών ινών SC OM4 DX / σύζευξη χωρίς φλάντζα

Προσαρμογέας οπτικών ινών ακριβείας σχεδιασμένος για βέλτιστη μετάδοση φωτός με ελάχιστη απώλεια σήματος.

Αναγνώριση προϊόντος

Κώδικας Σιών	Περιγραφή Zion
7235091	Προσαρμογέας SC OM4 DX χωρίς προσαρμογέα/συζευκτήρα οπτικών ινών φλάντζας

Εφαρμογές

Οι προσαρμογείς οπτικών ινών συνδέουν με ακρίβεια δύο υποδοχές για να μεγιστοποιήσουν τη μετάδοση του φωτός ελαχιστοποιώντας παράλληλα την απώλεια σήματος. Αυτά τα εξαρτήματα διαθέτουν χαμηλή απώλεια εισαγωγής, εξαιρετική εναλλαξιμότητα και αξιόπιστη αναπαραγωγιμότητα. Κάθε προσαρμογέας υποβάλλεται σε λειτουργική δοκιμή πριν από την αποστολή.

Περιγραφή προϊόντος

Οι προσαρμογείς οπτικών ινών επιτρέπουν τη σύνδεση μεταξύ των ίδιων ή διαφορετικών ενεργών βυσμάτων οπτικών ινών εντός των γραμμών ινών, διασφαλίζοντας αδιάλειπτες οπτικές διαδρομές με ελάχιστη υποβάθμιση του σήματος.

Αυτοί οι προσαρμογείς ευθυγραμμίζουν με ακρίβεια τις ακραίες όψεις των ινών για να μεγιστοποιήσουν τη σύζευξη εξόδου φωτεινής ενέργειας στις ίνες λήψης, ελαχιστοποιώντας την επίδραση του συστήματος κατά την επέμβαση οπτικής ζεύξης.

Ως οπτικά παθητικά στοιχεία, εξυπηρετούν δίκτυα τηλεπικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, συστήματα βρόχου χρήστη και τοπικά δίκτυα. Οι προσαρμογείς επικοινωνίας Hangzhou Zion προσφέρουν υψηλή επιβράδυνση φλόγας, χαμηλή απώλεια εισαγωγής, εξαιρετική αντοχή και μεγάλο εύρος θερμοκρασίας λειτουργίας.

Γνωστοί και ως ζεύκτες, οι προσαρμογείς οπτικών ινών είναι συμπαγείς συσκευές σχεδιασμένες για να τερματίζουν ή να διασυνδέουν καλώδια οπτικών ινών και συνδέσμους μεταξύ δύο γραμμών οπτικών ινών.

Τεχνικές Προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Μήκος κύματος λειτουργίας (nm)		1310-1550	850-1300
Απώλεια εισαγωγής (dB)	≤ 0,2
Απώλεια επιστροφής (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| Η/Υ ≥30
Επαναληψιμότητα (dB)	≤ 0,2
Εναλλασσόμενη απώλεια (dB)	≤ 0,2
Αντοχή	Η αλλαγή των 500 χρόνων παρεμβολής είναι μικρότερη από 0,20 dB
Αριθμός καναλιών	Μονός πυρήνας, Διπύρηνος, 4πύρηνος
Υλικό πλαισίου	Μέταλλο ή Πλαστικό
Υλικό μανικιών	Κεραμικό ή μέταλλο
Θερμοκρασία λειτουργίας (°C)	-40 ~ +85
Θερμοκρασία αποθήκευσης (°C)	-40 ~ +85

Σχετικοί προσαρμογείς οπτικών ινών

Κώδικας Σιών	Περιγραφή Zion
7235001	Πλαστικός προσαρμογέας οπτικών ινών LC SX με φλάντζα
7235002	LC Dx Welding Symmetry Πλαστικός προσαρμογέας οπτικών ινών/σύζευξη με φλάντζα
7235003	LC QUAD Μονοκόμματος Προσαρμογέας/Σύνδεσμος Πλαστικών Οπτικών Ινών με Φλάντζα
7235004	Πλαστικός προσαρμογέας οπτικών ινών SC με πόδια
7235005	Κάλυμμα SC Αποφύγετε τον προσαρμογέα/συζευκτήρα οπτικών ινών από πλαστικό λέιζερ χωρίς φλάντζα
7235006	SC SX Metal Αποφύγετε Laser Optic Fiber Adapter/Coupler with Flange
7235007	SC DX Metal Αποφύγετε Προσαρμογέας/Σύνδεσμος οπτικών ινών με φλάντζα
7235008	SC-FC SX Hybrid Optic Fiber Adapter/Coupler
7235009	SC-FC DX Hybrid Optic Fiber Adapter/Coupler
7235010	FC-ST SX Hybrid Optic Fiber Adapter/Coupler
7235011	FC-ST DX Hybrid Optic Fiber Adapter/Coupler
7235012	SC-LC SX Hybrid Optic Fiber Adapter/Coupler
7235013	SC-LC DX Hybrid Optic Fiber Adapter/Coupler
7235014	SC-ST SX Hybrid Optic Fiber Adapter/Coupler
7235015	SC-ST DX Hybrid Optic Fiber Adapter/Coupler
7235016	FC SX Big D-Type Optic Fiber Adapter/Coupler
7235017	FC SX με προσαρμογέα/συζευκτήρα οπτικών ινών ορθογώνιας φλάντζας
7235018	FC Με προσαρμογέα/συζευκτήρα οπτικών ινών ορθογώνιας φλάντζας

Τύποι συνδετήρων

Υποδοχή LC

Χρησιμοποιείται σε διεπαφές οπτικών ινών LC για τη σύνδεση μονάδων SFP. Διαθέτει μηχανισμό μανδάλου αρθρωτού βύσματος (RJ) για εύκολη λειτουργία. Χρησιμοποιείται συνήθως σε δρομολογητές.

Υποδοχή SC

Η διεπαφή οπτικών ινών SC μοιάζει με το RJ-45, αλλά διαθέτει χάλκινες ακίδες επαφής αντί για λεπτές χάλκινες επαφές. Πιο επίπεδος σχεδιασμός με ευδιάκριτη διαμόρφωση εσωτερικής επαφής.

Υποδοχή FC

Η διασύνδεση οπτικών ινών FC χρησιμοποιεί ενίσχυση μεταλλικού χιτωνίου με μηχανισμό στερέωσης με περιστρεφόμενη πόρπη. Συνήθως αναπτύσσεται σε πλαίσια διανομής ODF.

Βύσμα ST

Η διεπαφή οπτικών ινών ST διαθέτει σχεδίαση στρογγυλού κελύφους με κούμπωμα. Χρησιμοποιείται συνήθως σε πλαίσια διανομής ινών και συνδέσεις 10Base-F.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM/ODM που υποστηρίζονται από την επαγγελματική μας ομάδα Ε&Α.

Εφαρμογή προσαρμοσμένου λογότυπου
Προσαρμογή σχεδίου ετικέτας/PE τσάντας/χαρτοκιβώτιο

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	Προσαρμοστής Sc OM4 DX , Προσαρμογέας οπτικών ινών χωρίς φλάντζα , Κεραμικός προσαρμοστής DX
