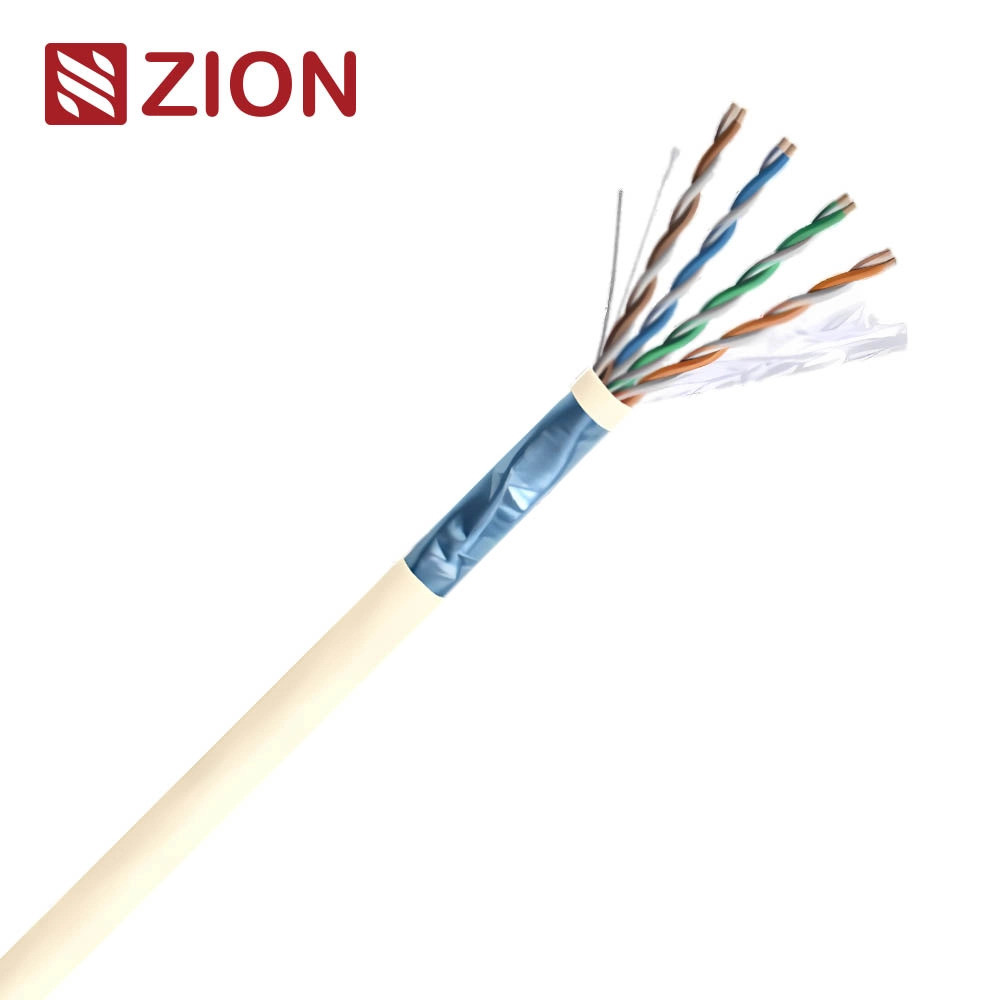

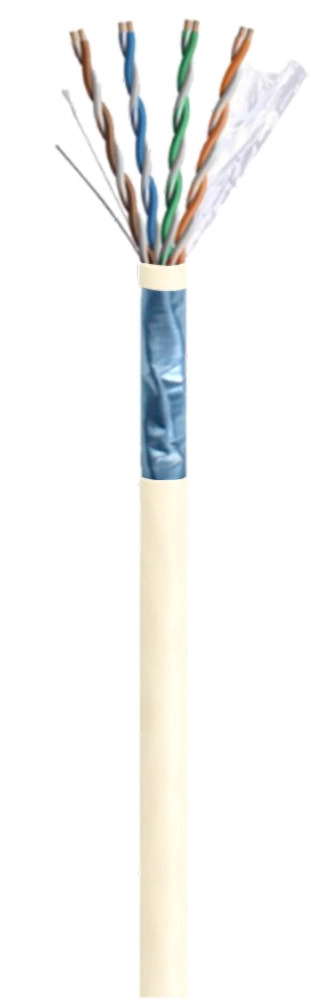

Αριθμός 7112115 F/UTP CAT 5E-UL CMP Shielded Ethernet Cable.

Βασικές πληροφορίες & κατασκευή

SKU:

7112115

Αριθμός πιστοποιητικού UL:

Ε541136

Πρότυπα:

UL 444 & CSA C22.2 αριθ.214
Καλώδια επικοινωνιών

Υλικό αγωγού:

Στερεός γυμνός χαλκός

Μέγεθος αγωγού:

24AWG/ 0.0205" / 0.51±0.005mm

Ζευγάρια:

4 ζευγάρια

Απομόνωση:

0.0394" / 1,00±0,05 mm FEP

Χρώματα μόνωσης:

Μπλε-Λευκό/Μπλε, Πορτοκαλί-Λευκό/Πορτοκαλί

Πράσινο-λευκό/πράσινο, καφέ-λευκό/καφέ

Προστατευμένο 1

Αλουμινίου πολυελαχιστοποιημένο (Χρώμα: Μπλε ή Ασημένιο)

Σωλήνες αποχέτευσης

24 AWG Στερεός κονιοποιημένος χαλκός

Ριπ Κόρντ:

Κεβλάρ

Εξω Τζακετ:

Υλικό: Πλήρης PVC

Μονόστομα τοίχου: 0.0157 μm.

Υπερβολική δόση:0.2303"±0.012 ′′ (5.85±0.3mm)

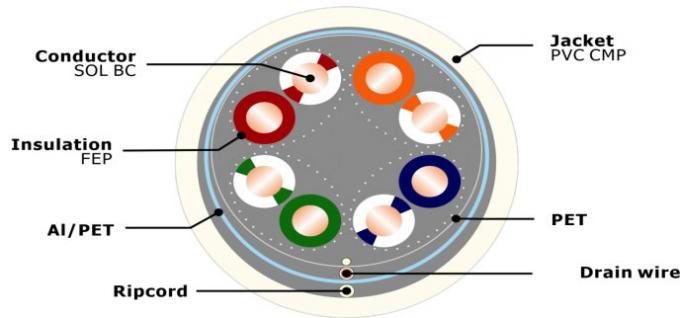

Διατομή

Υποστήριξη εφαρμογών

·1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100VG-AnyLAN,ΑΤΜ

·1 Volp,ISDN,Σημείωση,100MTPPDM,Ανάλογο και δεδομένα βίντεο,Τύπος POE1,2,3,4

Ηλεκτρικά χαρακτηριστικά

Αντίσταση συνεχούς ροής

<9.38 Ω/100m @20°C

Ανισορροπία αντίστασης συνεχούς ρεύματος

5% @ 20°C

Αμοιβαία ικανότητα

5.6 nF/100m

Χαρακτηριστική αντίσταση

1 - 100 MHz: 100±15 Ωμ

Μέγιστη συχνότητα

100MHz

Ανισορροπία χωρητικότητας

330 pF/100m

Εθνικό Πρόγραμμα (NVP) ταχύτητα μετάδοσης)

≥ 65%

Κλίση καθυστέρησης

≤ 44ns/100m

Εργασιακή τάση

Συνήθως έως 48V

Διορισμένη τάση ((V RMS)

300V

ΦΙΣΙΚΕΣ ΙΧΕΙΣ

Τραβήξτε την ένταση ((Μαξ)

25 λίβρες ((110N)

Ράδιο κάμψης (min)

4 φορές η διάμετρος του καλωδίου

Θερμοκρασία λειτουργίας

-20 έως 75°C (- 4 έως 167°F)

Χαρακτηριστικά επιδόσεων

Συχνότητα

Αδυνάμωση

Επόμενο
(dB)

ΑΚΡΑ
(dB)

PS.NEXT
(dB)

PS.ACRF
(dB)

RL
(dB)

Αναβολή
(ns/100m)

Σκίτ
(ns/100m)

MHz

dB

dB/100m

ns/100m

ns/100m

dB

dB

dB/100m

dB/100m

1

2.0

65.3

63.8

62.3

60.8

20.0

570.0

45.0

4

4.1

56.3

51.8

53.3

48.8

23.0

552.0

8

5.8

51.8

45.7

48.8

42.7

24.5

546.7

10

6.5

50.3

43.8

47.3

40.8

25.0

545.4

16

8.2

47.2

39.7

44.2

36.7

25.0

543.0

20

9.3

45.8

37.8

42.8

34.8

25.0

542.0

25

10.4

44.3

35.8

41.3

32.8

24.3

541.2

31.25

11.7

42.9

33.9

39.9

30.9

23.6

540.4

62.5

17.0

38.4

27.9

35.4

24.9

21.5

538.6

100

22.0

35.3

23.8

32.3

20.8

20.1

537.6

※Σημείωση: Η ανωτέρω απόδοση μετάδοσης για το 100M, 20±2°Cυπό τις δοκιμαζόμενες συνθήκες.

Πληροφορίες παραγγελίας

Σημείωση

HANGZHOU ZION 7112115 F/UTP CAT5e 4PR
24AWG SOLID 100MHZ E541136 (UL) C ((UL))
Επαλήθευση σύμφωνα με την ANSI/TIA 568C.2 RoHS ***FT

Εσωτερική συσκευασία

1000ft/Pull Box ή Wooden Spool (ή ανά αίτηση του πελάτη)

Εξωτερική συσκευασία

Παλέτα (ή ανά αίτηση του πελάτη)

Χρόνος παράδοσης

Συνήθως 25 ημέρες μετά την παραλαβή της προκαταβολής.

Ετικέτα

HELLOSIGNAL® ή OEM

Διαδικτυακή υπηρεσία:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

Ηλεκτρονικό

info@zion-communication.com

Υπηρεσία εξατομίκευσης OEM:

Χρώμα

Μπορούμε να προσαρμόσουμε το χρώμα του σακάτου με βάση το RAL Classic

Εκτύπωση

Μπορούμε να εκτυπώσουμε λέξεις στο μπουφάν.

Συσκευή & Ετικέτα

Μπορούμε να προσαρμόσουμε το σπολ, το κουτί και το σχεδιασμό ετικέτας.
