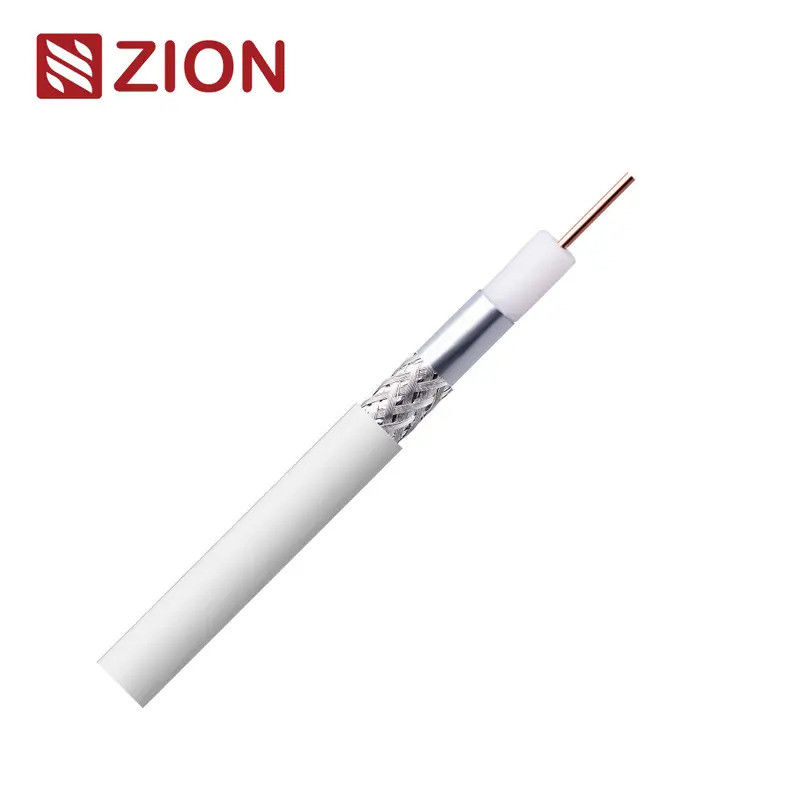

Καλώδιο RG6+ με BRD703 SA κλάσης A++ Dca - επιλογή μετάδοσης σήματος υψηλής ποιότητας

Βασικές πληροφορίες και παραμέτρους κατασκευής:

ΑΕΠ:

7170002

Τάξη CPR

Dca s2,d2,a1

Πρότυπα:

EN50117-9-2
EN50117-10-2
CEI-UNEL 36762
Τροφοδοσία

Υλικό εσωτερικού αγωγού

Καθαρό χαλκό (Cu)

Μέγεθος εσωτερικού αγωγού

10,13 ± 0,02 mm

Υλικό μόνωσης

Πολυαιθυλένιο αφρού (PEG)

Μέγεθος μόνωσης

40,75 ± 0,10 mm

Ασπίδα 1

Αλουμίνιο/Πολυκόλλητη ταινία (AL/PET)

Ασπίδα 2

Τεχνουργήματα από χάλυβα (εκτός εκείνων που περιέχουν χάλυβα)

72% κάλυψη

Ζακέτα

Υλικό: LSZH

ΟΔ: 6,60 ± 0,10 mm

Χρώμα: Λευκό/Μαύρο ή εξαρτημένο από πελάτη

Εφαρμογή

DOCSlS 3.1 (Δεδομένα μέσω κοαξικού συστήματος)
Καλωδιακή τηλεόραση
4K-UHD
Εσωτερική + Εξωτερική εγκατάσταση

Ηλεκτρικά χαρακτηριστικά και φυσικές ιδιότητες:

Χαρακτηριστική αντίσταση

200 MHz 75±3 Ωμ

Δυνατότητα (@1kHz)

52 ± 2 pF/m.Nom

Αναλογία ταχύτητας

85% Nom.

Αντίσταση εσωτερικού αγωγού

18 Ω/km

Αντίσταση εξωτερικού αγωγού

100,7 Ω/km

Αντίσταση βρόχου

280,7 Ω/km

Σωλήνες απομόνωσης

3 kV

Μέγιστο ρεύμα (Ieff)

8 Α

Διαρθρωτική απώλεια απόδοσης (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Ελέγχος Αμβλύνσεων (Screening Attenuation)
SA-Τάξη A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 90 dB

Αντίσταση μεταφοράς

5-30 MHz

<2.5 μOhm/m

Ελάχιστη ακτίνα κάμψης

35/70 mm

Μαξ. Δυνατότητα σύρσης καλωδίου

150 N

Θερμοκρασία λειτουργίας

-20 / +80 °C

Αποδυνάμωση (σε 20°C)

Συχνότητα (MHZ)

Μέγιστη εξασθένιση (dB/100m)

5

1.40

10

1.90

30

3.00

50

4.00

200

8.10

300

9.90

470

12.60

*Τα παραπάνω δεδομένα προορίζονται μόνο για αναφορά, ισχύει η πραγματική έκθεση δοκιμής παραγγελίας.

Πληροφορίες παραγγελίας:

Σημείωση

HANGZHOU ZION 7170002 75 OHM RG6+ BRD703 SA Τάξη A++ Dca EN50117-9-2 DDMMYY 001M-100M

Πακέτο

100M/Roll, 300M/WS (ή ανά αίτηση του πελάτη)

Χρόνος παράδοσης

Συνήθως 25 ημέρες μετά την παραλαβή της προκαταβολής.

Ετικέτα

HELLOSIGNAL® ή OEM

Διαδικτυακή υπηρεσία:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

Ηλεκτρονικό

info@zion-communication.com

Υπηρεσία εξατομίκευσης OEM:

Χρώμα

Μπορούμε να προσαρμόσουμε το χρώμα του σακάτου με βάση το RAL Classic

Εκτύπωση

Μπορούμε να εκτυπώσουμε λέξεις στο μπουφάν.

Συσκευή & Ετικέτα

Μπορούμε να προσαρμόσουμε το σπολ, το κουτί και το σχεδιασμό ετικέτας.
