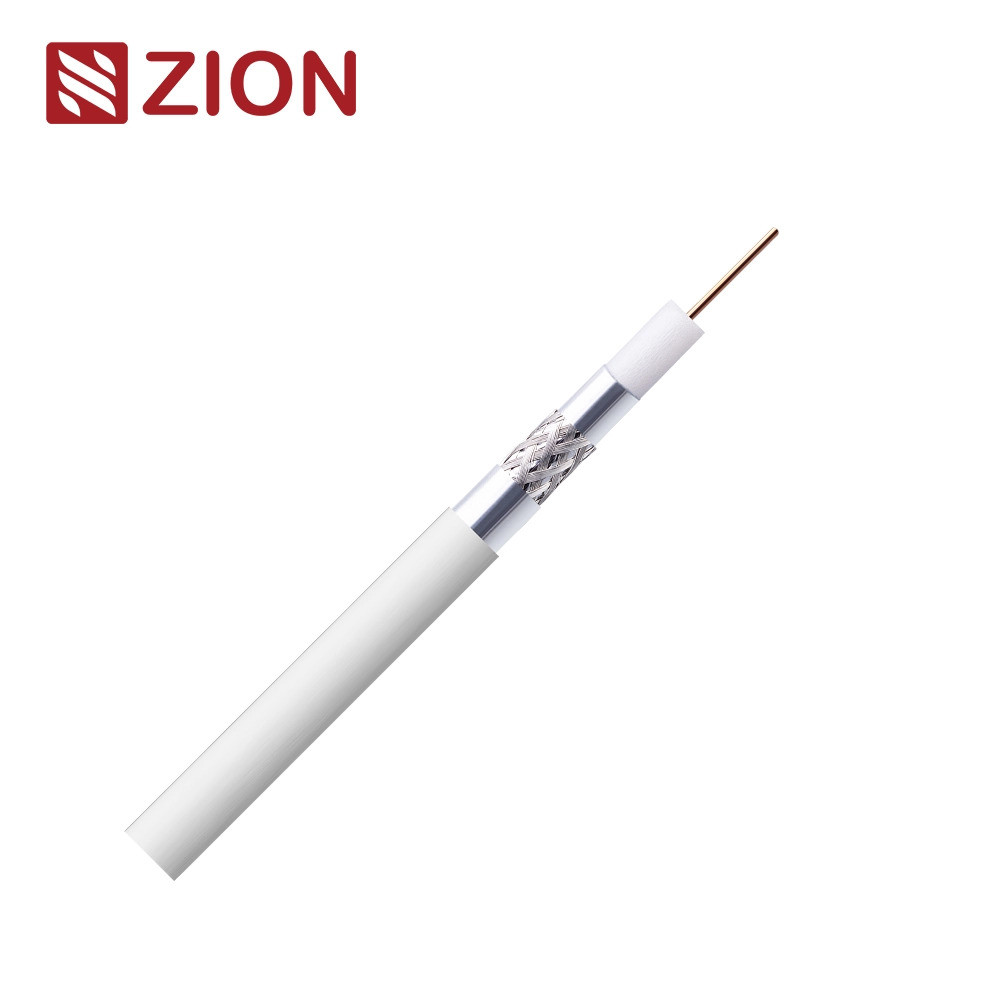

Καλώδιο RG6+T με BRD703 SA κλάσης A++ Eca - Προνομιακή λύση μετάδοσης σήματος

Βασικές πληροφορίες και παραμέτρους κατασκευής:

ΑΕΠ:

7170104

Τάξη CPR

Eca

Πρότυπα:

EN50117-9-2
CEI-UNEL 36762
Τροφοδοσία

Υλικό εσωτερικού αγωγού

Καθαρό χαλκό (Cu)

Μέγεθος εσωτερικού αγωγού

10,13 ± 0,02 mm

Υλικό μόνωσης

Πολυαιθυλένιο αφρού (PEG)

Μέγεθος μόνωσης

40,80 ± 0,10 mm

Ασπίδα 1

Αλ/Πετ/Αλ+Σουρ

Ασπίδα 2

Τεχνουργήματα από χάλυβα (εκτός εκείνων που περιέχουν χάλυβα)

45% κάλυψη

Ασπίδα 3

Αλ/Πετ J-foil

Ζακέτα

Υλικό: PVC

ΟΔ: 6,90 ± 0,20 mm

Χρώμα: Λευκό/Μαύρο ή εξαρτημένο από πελάτη

Εφαρμογή

DOCSIS 3.1 (Πληροφορίες μέσω κοαξικού συστήματος)
4K-UHD
Εγκατάσταση σε εσωτερικούς χώρους

Ηλεκτρικά χαρακτηριστικά και φυσικές ιδιότητες:

Χαρακτηριστική αντίσταση

200 MHz 75±3 Ωμ

Δυνατότητα (@1kHz)

52 ± 2 pF/m.Nom

Αναλογία ταχύτητας

85% Nom.

Αντίσταση εσωτερικού αγωγού

18 Ω/km

Αντίσταση εξωτερικού αγωγού

14 Ω/km

Αντίσταση βρόχου

32 Ω/km

Σωλήνες απομόνωσης

3 kV

Μέγιστο ρεύμα (Ieff)

8 Α

Διαρθρωτική απώλεια απόδοσης (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Ελέγχος Αμβλύνσεων (Screening Attenuation)
SA-Τάξη A++

30 - 1000 MHz

> 105 dB

1000 - 2000 MHz

> 95 dB

2000 - 3000 MHz

> 85 dB

Αντίσταση μεταφοράς

5-30 MHz

<50,0 μOhm/m

Ελάχιστη ακτίνα κάμψης

35/70 mm

Μαξ. Δυνατότητα σύρσης καλωδίου

150 N

Θερμοκρασία λειτουργίας

-20 / +70 °C

Αποδυνάμωση (σε 20°C)

Συχνότητα (MHZ)

Μέγιστη εξασθένιση (dB/100m)

5

1.60

10

2.30

30

3.20

50

4.10

200

8.00

300

9.80

470

12.50

*Τα παραπάνω δεδομένα προορίζονται μόνο για αναφορά, ισχύει η πραγματική έκθεση δοκιμής παραγγελίας.

Πληροφορίες παραγγελίας:

Σημείωση

HANGZHOU ZION 7170104 75 OHM RG6+T BRD703 SA Τάξη A++ Eca EN50117-9-2 DDMMYY 001M-100M

Πακέτο

100M/Roll, 300M/WS (ή ανά αίτηση του πελάτη)

Χρόνος παράδοσης

Συνήθως 25 ημέρες μετά την παραλαβή της προκαταβολής.

Ετικέτα

HELLOSIGNAL® ή OEM
