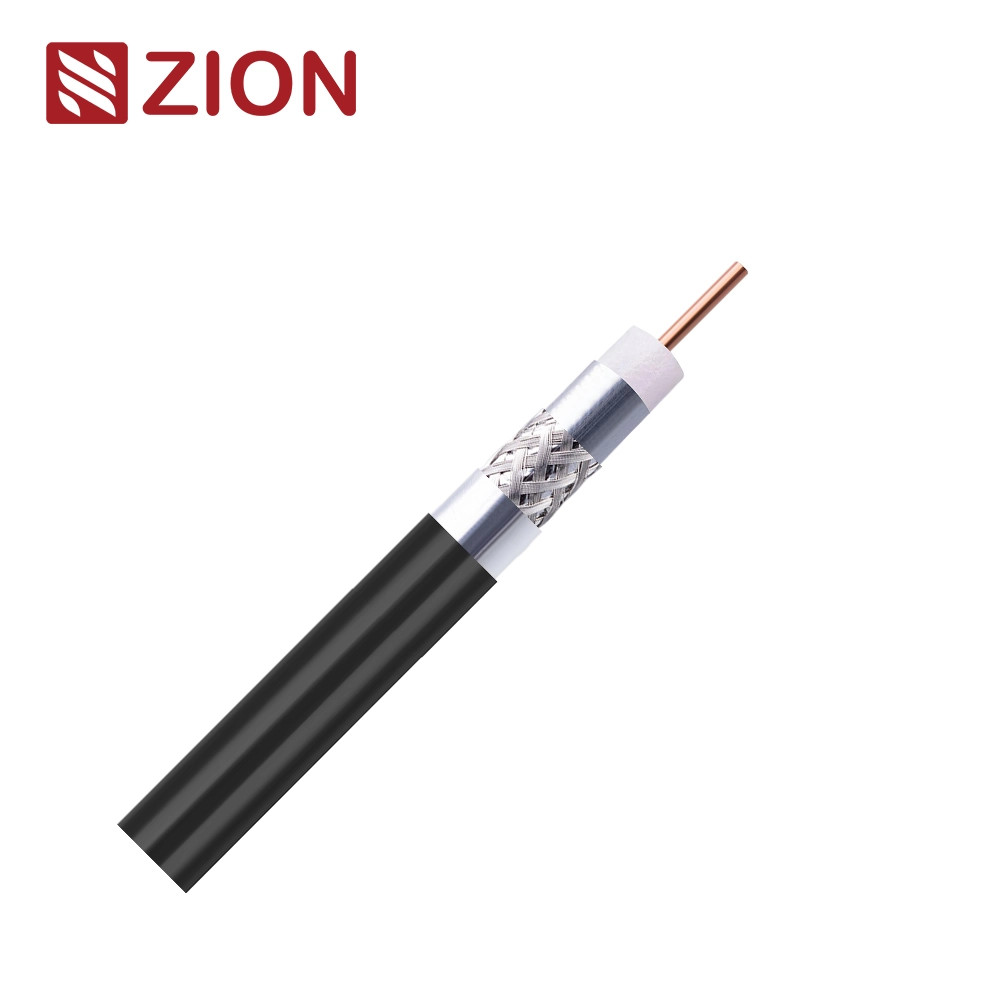

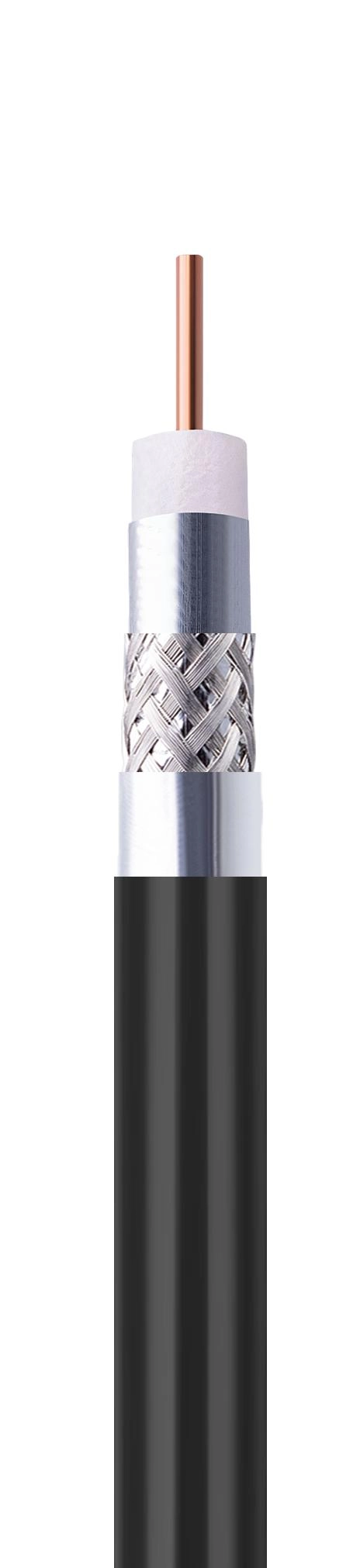

Καλώδιο RG11T - SA κλάση A++ Fca για ανώτερη μετάδοση σήματος

Βασικές πληροφορίες και παραμέτρους κατασκευής:

ΑΕΠ:

7170105

Τάξη CPR

Επενδύσεις

Πρότυπα:

EN50117-11-2
CEI-UNEL 36762
Τροφοδοσία

Υλικό εσωτερικού αγωγού

Καθαρό χαλκό (Cu)

Μέγεθος εσωτερικού αγωγού

10,63 ± 0,03 mm

Υλικό μόνωσης

Πολυαιθυλένιο αφρού (PEG)

Μέγεθος μόνωσης

70,20 ± 0,10 mm

Ασπίδα 1

Αλ/Πετ/Αλ+Σουρ

Ασπίδα 2

Τεχνουργήματα από χάλυβα (εκτός εκείνων που περιέχουν χάλυβα)

63% κάλυψη

Ασπίδα 3

Αλ/Πετ J-foil

Ζακέτα

Υλικό: PE

ΟΔ: 10,30 ± 0,20 mm

Χρώμα: Λευκό/Μαύρο ή εξαρτημένο από πελάτη

Εφαρμογή

DOCSIS 3.1 (Πληροφορίες μέσω κοαξικού συστήματος)
Καλωδιακή τηλεόραση
4K-UHD
Εξωτερική και υπόγεια εγκατάσταση

Ηλεκτρικά χαρακτηριστικά και φυσικές ιδιότητες:

Χαρακτηριστική αντίσταση

200 MHz 75±3 Ωμ

Δυνατότητα (@1kHz)

52 ± 2 pF/m.Nom

Αναλογία ταχύτητας

85% Nom.

Αντίσταση εσωτερικού αγωγού

80,50 Ω/km

Αντίσταση εξωτερικού αγωγού

70,50 Ω/km

Αντίσταση βρόχου

16 Ω/km

Σωλήνες απομόνωσης

8 kV

Μέγιστο ρεύμα (Ieff)

16 Α

Διαρθρωτική απώλεια απόδοσης (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Ελέγχος Αμβλύνσεων (Screening Attenuation)
SA-Τάξη A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 85 dB

Αντίσταση μεταφοράς

5-30 MHz

<2.5 μOhm/m

Ελάχιστη ακτίνα κάμψης

100 χιλιοστά

Μαξ. Δυνατότητα σύρσης καλωδίου

300 N

Θερμοκρασία λειτουργίας

-40 / +80 °C

Αποδυνάμωση (σε 20°C)

Συχνότητα (MHZ)

Μέγιστη εξασθένιση (dB/100m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.20

300

6.40

470

8.10

*Τα παραπάνω δεδομένα προορίζονται μόνο για αναφορά, ισχύει η πραγματική έκθεση δοκιμής παραγγελίας.

Πληροφορίες παραγγελίας:

Σημείωση

HANGZHOU ZION 7170105 75 OHM RG11T SA Τάξη A++ Fca EN50117-9-2 DDMMY 001M-100M

Πακέτο

100M/Roll, 300M/WS (ή ανά αίτηση του πελάτη)

Χρόνος παράδοσης

Συνήθως 25 ημέρες μετά την παραλαβή της προκαταβολής.

Ετικέτα

HELLOSIGNAL® ή OEM
