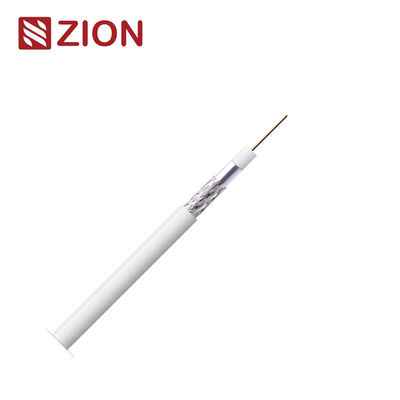

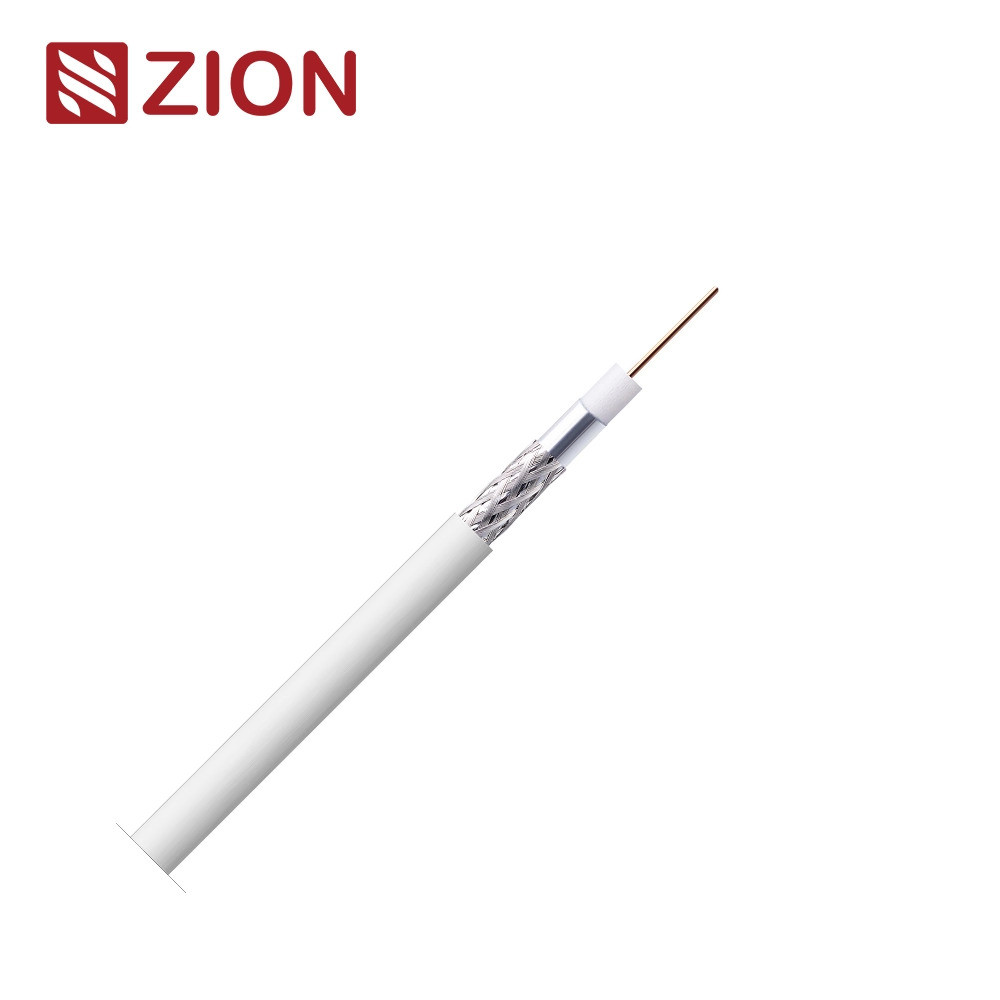

Μίνι καλώδιο RG59 - SA κατηγορίας A Eca για αξιόπιστη μετάδοση σήματος

Βασικές πληροφορίες και παραμέτρους κατασκευής:

ΑΕΠ:

7170301

Τάξη CPR

Eca

Πρότυπα:

EN50117-9-2
CEI-UNEL 36762
Τροφοδοσία

Υλικό εσωτερικού αγωγού

Καθαρό χαλκό (Cu)

Μέγεθος εσωτερικού αγωγού

0.41 ± 0,02 mm

Υλικό μόνωσης

Πολυαιθυλένιο αφρού (PEG)

Μέγεθος μόνωσης

10,90 ± 0,10 mm

Ασπίδα 1

Αλ/Πετ/Αλ+Σουρ

Ασπίδα 2

Τεχνουργήματα από χάλυβα (εκτός εκείνων που περιέχουν χάλυβα)

70% κάλυψη

Ζακέτα

Υλικό: PVC

ΟΔ: 3,60 ± 0,10 mm

Χρώμα: Λευκό/Μαύρο ή εξαρτημένο από πελάτη

Εφαρμογή

Εγκατάσταση σε εσωτερικούς χώρους

Ηλεκτρικά χαρακτηριστικά και φυσικές ιδιότητες:

Χαρακτηριστική αντίσταση

200 MHz 75±3 Ωμ

Δυνατότητα (@1kHz)

55±3 pF/m

Αναλογία ταχύτητας

82% Nom.

Αντίσταση εσωτερικού αγωγού

310 Ω/km

Αντίσταση εξωτερικού αγωγού

30 Ω/km

Αντίσταση βρόχου

340 Ω/km

Σωλήνες απομόνωσης

2.5 kV

Μέγιστο ρεύμα (Ieff)

Διαρθρωτική απώλεια απόδοσης (SRL)

5 - 470 MHz

> 25 dB

470 - 1000 MHz

> 21 dB

1000 - 2000 MHz

> 20 dB

2000 - 3000 MHz

> 18 dB

Ελέγχος Αμβλύνσεων (Screening Attenuation)
SA-Τάξη A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 85 dB

2000 - 3000 MHz

> 75 dB

Αντίσταση μεταφοράς

5-30 MHz

<10 mOhm/m

Ελάχιστη ακτίνα κάμψης

26/52 mm

Μαξ. Δυνατότητα σύρσης καλωδίου

90 N

Θερμοκρασία λειτουργίας

-20 / +80 °C

Αποδυνάμωση (σε 20°C)

Συχνότητα (MHZ)

Μέγιστη εξασθένιση (dB/100m)

5

3.80

10

5.40

30

8.60

50

11.00

200

21.20

300

26.20

470

33.00

*Τα παραπάνω δεδομένα προορίζονται μόνο για αναφορά, ισχύει η πραγματική έκθεση δοκιμής παραγγελίας.

Πληροφορίες παραγγελίας:

Σημείωση

HANGZHOU ZION 7170301 75 OHM Mini RG59 SA κατηγορία Α Eca
EN50117-9-2 DDMMYY 001M-100M

Πακέτο

100M/Roll, 300M/WS (ή ανά αίτηση του πελάτη)

Χρόνος παράδοσης

Συνήθως 25 ημέρες μετά την παραλαβή της προκαταβολής.

Ετικέτα

HELLOSIGNAL® ή OEM
