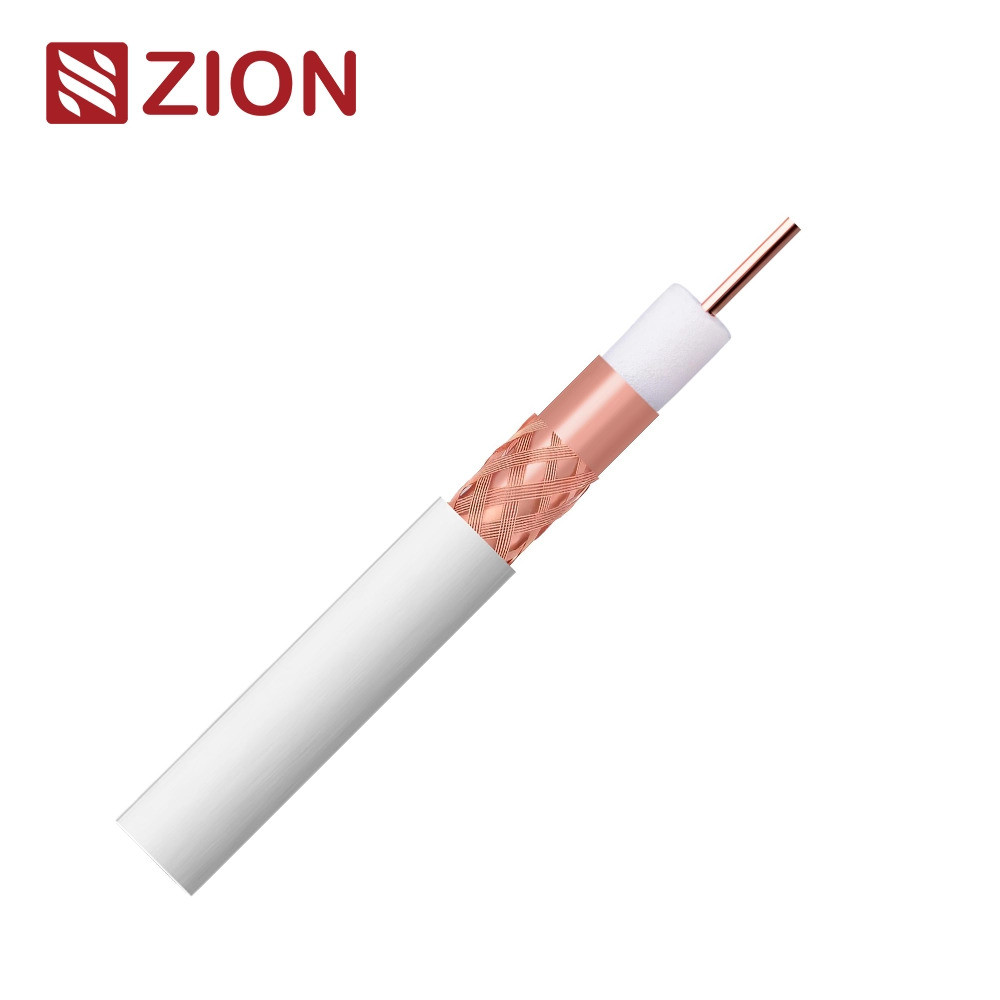

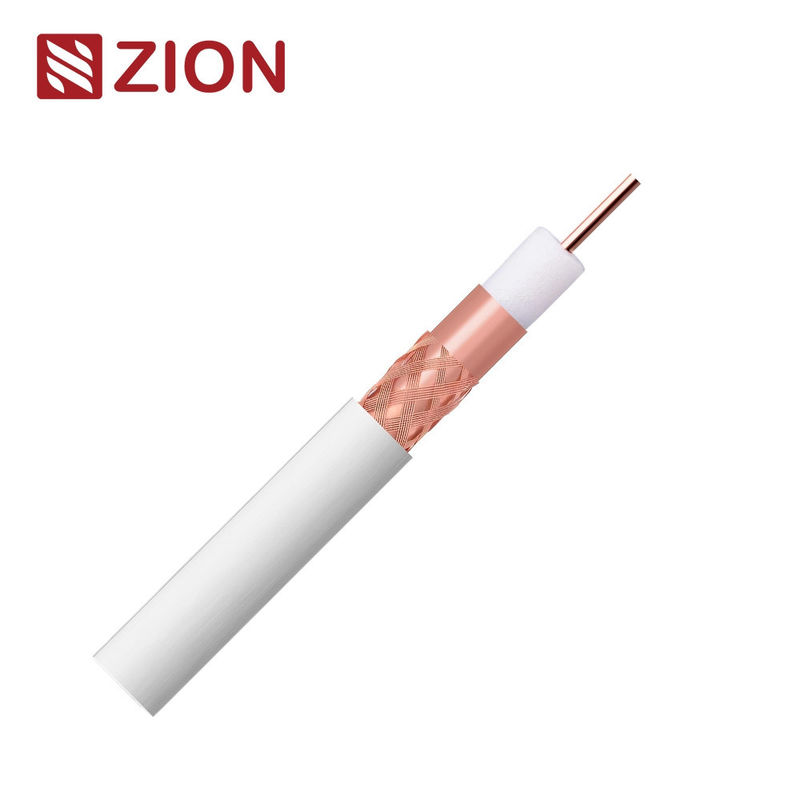

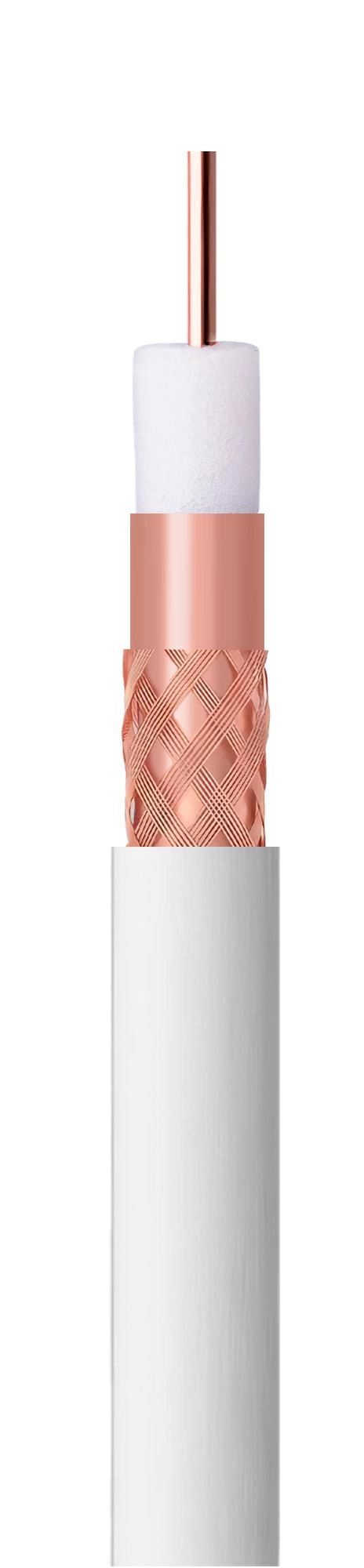

Καλώδιο RG11 - SA κατηγορία A Eca για ανώτερη ποιότητα μετάδοσης σήματος

Βασικές πληροφορίες και παραμέτρους κατασκευής:

ΑΕΠ:

7170304

Τάξη CPR

Eca

Πρότυπα:

EN50117-9-2
CEI-UNEL 36762
Τροφοδοσία

Υλικό εσωτερικού αγωγού

Καθαρό χαλκό (Cu)

Μέγεθος εσωτερικού αγωγού

10,63 ± 0,03 mm

Υλικό μόνωσης

Πολυαιθυλένιο αφρού (PEG)

Μέγεθος μόνωσης

70,20 ± 0,10 mm

Ασπίδα 1

Cu/Pet

Ασπίδα 2

Κου

46% κάλυψη

Πληκτρολόγηση απόβλητος νερού (κάλυψη)

Ζελέ2

Ζακέτα

Υλικό: PVC

ΟΔ: 10,10 ± 0,15 mm

Χρώμα: Λευκό/Μαύρο ή εξαρτημένο από πελάτη

Εφαρμογή

Εγκατάσταση σε εσωτερικούς χώρους

Ηλεκτρικά χαρακτηριστικά και φυσικές ιδιότητες:

Χαρακτηριστική αντίσταση

200 MHz 75±3 Ωμ

Δυνατότητα (@1kHz)

52 ± 2 pF/m.Nom

Αναλογία ταχύτητας

85% Nom.

Αντίσταση εσωτερικού αγωγού

80,50 Ω/km

Αντίσταση εξωτερικού αγωγού

110,60 Ω/km

Αντίσταση βρόχου

200,10 Ω/km

Σωλήνες απομόνωσης

5 kV

Μέγιστο ρεύμα (Ieff)

16 Α

Διαρθρωτική απώλεια απόδοσης (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Ελέγχος Αμβλύνσεων (Screening Attenuation)
SA-Τάξη A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Αντίσταση μεταφοράς

Ελάχιστη ακτίνα κάμψης

100 χιλιοστά

Μαξ. Δυνατότητα σύρσης καλωδίου

300 N

Θερμοκρασία λειτουργίας

-40 / +80 °C

Αποδυνάμωση (σε 20°C)

Συχνότητα (MHZ)

Μέγιστη εξασθένιση (dB/100m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.60

300

6.90

470

8.80

*Τα παραπάνω δεδομένα προορίζονται μόνο για αναφορά, ισχύει η πραγματική έκθεση δοκιμής παραγγελίας.

Πληροφορίες παραγγελίας:

Σημείωση

HANGZHOU ZION 7170304 75 OHM RG11 SA Τάξη Α Eca
EN50117-9-2 DDMMYY 001M-100M

Πακέτο

100M/Roll, 300M/WS (ή ανά αίτηση του πελάτη)

Χρόνος παράδοσης

Συνήθως 25 ημέρες μετά την παραλαβή της προκαταβολής.

Ετικέτα

HELLOSIGNAL® ή OEM
