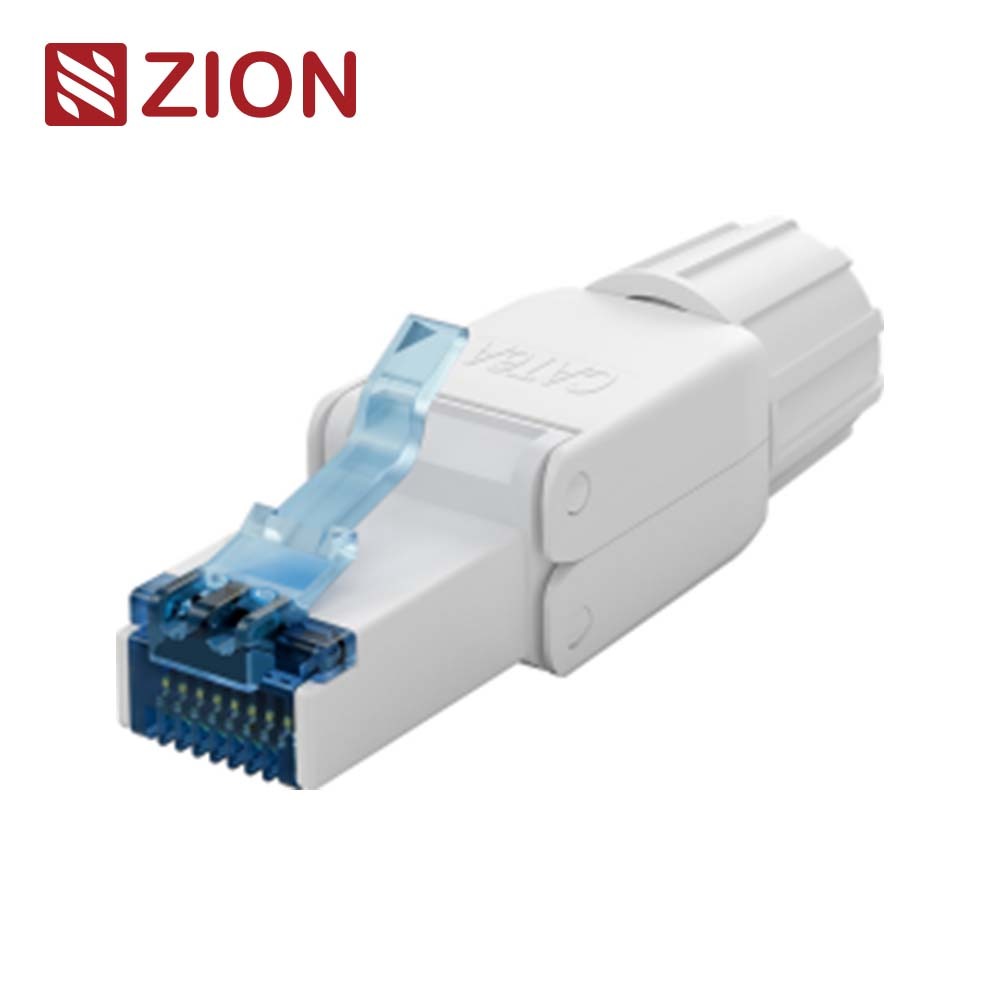

Βύσμα χωρίς εργαλεία CAT6A RJ45 UTP

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	Zion communication OR OEM
Πιστοποίηση:	ISO, CE, RoHS, UL
Αριθμό μοντέλου:	Ελεύθερο βύσμα χωρίς εργαλεία πίεσης

Ποσότητα παραγγελίας min:	1.000 PC
Συσκευασία λεπτομέρειες:	1 τσάντα PC/Plastic, PCS/Carton
Χρόνος παράδοσης:	Κανονικά 10 workingdays
Όροι πληρωμής:	T/T,L/C
Δυνατότητα προσφοράς:	30.000 PC/μήνας

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Μοντέλο:	Ελεύθερο βύσμα χωρίς εργαλεία πίεσης	Bnad:	Επικοινωνία Σιών
Χρώμα:	Μαύρο, Γκρι	Ικανότητα φόρτωσης:	60 κιλά

Περιγραφή προϊόντων

Σύνδεση χαλκού / Κύλινδρο RJ45 / Επιλογή μηχανικού

Κατηγορία CAT6A RJ45

Το ZCTPU6A-B2 είναι ένα CAT6A RJ45 χωρίς θωράκιση, χωρίς εργαλεία, που έχει σχεδιαστεί για γρήγορο τερματισμό πεδίου, υποστηρίζοντας τόσο στερεό όσο και ριζικό καλώδιο σε 22AWG, 23AWG,και 24AWG για δομημένα έργα καλωδίωσης χαλκού.

Εγκαταστάτες δομημένων καλωδίων
Μηχανικοί πεδίου
Υπεύθυνοι τηλεπικοινωνιών
Συνοδευτές ΤΠ
Αγοραστές OEM
Ομάδες προμηθειών

Γρήγορη παραλαβή

Χωρίς εργαλεία CAT6A μη προστατευμένη πρίζα RJ45 για ταχύτερη συναρμολόγηση στο πεδίο.
Είναι συμβατό τόσο με στερεό καλώδιο όσο και με καλώδιο ράβδους μεγέθους 22AWG, 23AWG και 24AWG.
Είναι ιδανικό για έργα που απαιτούν ευέλικτη τερματισμό επί τόπου χωρίς τυποποιημένη ροή εργασίας.

Ζήτηση φύλλου δεδομένων / δείγματος
Βλέπε κανονισμοί λήψης αποφάσεων

Περιεχόμενο

Σύνοψη
Βασικά χαρακτηριστικά
Τεχνικές προδιαγραφές
Κατασκευή / Υλικά
Εφαρμογές
Κανόνες λήψης αποφάσεων / Σύντομη διαδρομή του μηχανικού
Οδηγός επιλογής
Οδηγός εγκατάστασης
Γενικές ερωτήσεις
Συμπεράσματα

Αποθηκευμένη ενότητα εικόνας

Προσθέστε την κύρια εικόνα του προϊόντος, την εκρηκτική προβολή εγκατάστασης, το διάγραμμα ακολουθίας καλωδίωσης και τη φωτογραφία εφαρμογής εδώ.

Αποθηκευμένη ενότητα βίντεο

Κατάλληλο για επίδειξη τερματισμού χωρίς εργαλεία, οδηγό καλωδίωσης T568, βίντεο εγκατάστασης πεδίου ή επισκόπηση εργοστασίου.

■ Επικοινωνία1) Σύνοψη

Το CAT6A RJ45 UTP Toolless Plug είναι ένας σύνδεσμος τερματισμού πεδίου που έχει σχεδιαστεί για έργα που χρειάζονται γρήγορη, επαναληπτή συναρμολόγηση χωρίς την παραδοσιακή ροή εργασίας με εργαλείο.Τοποθετείται για δομημένες εγκαταστάσεις χαλκού όπου οι τεχνικοί πρέπει να τερματίσουν τα καλώδια απευθείας στην εγκατάσταση, διατηρώντας παράλληλα την ευθυγράμμιση μόνιμης σύνδεσης επιπέδου CAT6A.

Αυτό το μοντέλο είναι αχαλίνωτο και υποστηρίζει τόσο στερεούς όσο και παρακωλωμένους αγωγούς καλωδίων σε μεγέθη 22AWG, 23AWG και 24AWG.Ο συνδυασμός αυτός το καθιστά χρήσιμο για τους εγκαταστάτες που χειρίζονται διαφορετικές κατασκευές καλωδίων σε εμπορικά δίκτυα LAN., τηλεπικοινωνιών και ανάπτυξης δικτύων οικοδομής.

Πραγματικότητα πεδίου

Οι πρίζες χωρίς εργαλεία μπορούν να μειώσουν το χρόνο συναρμολόγησης στο εργοτάξιο, αλλά το πραγματικό όφελος του έργου εξαρτάται από τη συμμόρφωση της πρίζας με το καλώδιο OD, τον τύπο αγωγού, το πρότυπο καλωδίωσης,και πειθαρχία εγκατάστασης κατά τη διάρκεια του καλωδίου καθίσματος και κλεισίματος.

■ Επικοινωνία2) Βασικά χαρακτηριστικά

Το ZCTPU6A-B2 είναι χτισμένο γύρω από την ταχύτητα, την συμβατότητα και την ευκολότερη χειρισμό πεδίου.Η δομή του χωρίς εργαλεία και η ευρεία υποστήριξη των αγωγών του το καθιστούν πιο ευέλικτο για τους εγκαταστάτες που εργάζονται σε ποικίλες συνθήκες στο χώρο.

Ειδικότητα	Τι σημαίνει	Οφέλη από το έργο
Σχεδιασμός χωρίς εργαλεία	Καμία τυποποιημένη ροή εργασίας συναρμολόγησης εργαλείου συρρίκνωσης	Επιταχύνει τον τερματισμό του πεδίου και μειώνει την εξάρτηση από το εργαλείο
Δομή UTP CAT6A	Μη προστατευμένη μορφή πρίζας CAT6A RJ45	Ενσωματώνεται σε εγκαταστάσεις χαλκού UTP που απαιτούν τοποθέτηση απόδοσης CAT6A
Στήριξη στερεών καλωδίων	Ταιριάζει και με τις δύο κατασκευές αγωγών	Βελτιώνει την ευελιξία πεδίου σε διάφορους τύπους καλωδίων
22/23/24AWG Συμβατότητα	Υποστηρίζει κοινά μεγέθη αγωγών LAN	Μειώνει την πολυπλοκότητα της αλλαγής μοντέλου στις αγορές
Τ568Α / Τ568Β Υποστήριξη καλωδίωσης	Η ακολουθία καλωδίωσης εμφανίζεται απευθείας στο φύλλο προϊόντος	Κάνει το πεδίο τερματισμού πιο διαισθητικό και επαναλαμβανόμενο
Εσωτερική διάταξη PCB + IDC	Εσωτερική δομή επαφής και καλωδίου υποστηρίζει την ευθυγράμμιση του σήματος	Βοηθά στη βελτίωση της συνέπειας της λήξης
Συμμόρφωση RoHS / REACH	Περιλαμβάνεται δήλωση συμμόρφωσης	Χρήσιμο για τις συμβάσεις και την τεκμηρίωση έργων
Λευκή κατοικία	Τυπική επιλογή χρώματος	Υποστηρίζει συνεπή εμφάνιση σε δομημένες εγκαταστάσεις

■ Επικοινωνία3) Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Ονομασία του προϊόντος	Εναρμόνιση με το RJ45 UTP CAT6A
Σχήμα	Δελτίο ΕΚΑΧ αριθ.
Σχετική ονομασία προϊόντος σε φύλλο	Επικοινωνία με ηλεκτρονική συσκευή
Τύπος	Κατηγορία CAT6A RJ45 μη προστατευμένη πρίζα χωρίς εργαλεία
Χρώμα	Λευκό
Συμμόρφωση	Συμμόρφωση με τις απαιτήσεις RoHS, REACH
Υποστήριξη τύπου καλωδίου	Στερεές και ράβδους
Πεδίο AWG καλωδίου	22AWG / 23AWG / 24AWG
Αντίσταση επαφής	20m Ωμ
Αντίσταση μόνωσης	Επικαιροποιημένα συστήματα ηλεκτρονικού ελέγχου
Αντιστέκεται στην τάση	DC1000V AC700V RMS 60HZ, 1 λεπτό
Μόνιμος σύνδεσμος	Καθορισμός της διαρκούς σύνδεσης CAT6A
Θέρμανση αποθήκευσης	-40° / +70°
Θερμοκρασία λειτουργίας	-10° / +60°
Πλαστικό υλικό	Νέος υπολογιστής
Χρυσές καρφίτσες	Φωσφορικός χάλκινος, χρυσοκερδισμένος 3' ή 50'
Τερματικές καρφίτσες	Φωσφορικός χάλκινος, ψευδαργυρισμός
RJ45 Διάρκεια επαφής	750 φορές το λεπτό
Διάρκεια ζωής του τερματικού συστήματος IDC	250 φορές το λεπτό

Βασικό μαθηματικό

Ευρεία υποστήριξη αγωγούείναι ένα σημαντικό πρακτικό πλεονέκτημα για περιβάλλοντα μικτών καλωδίων πεδίου.

Χωρίς εργαλεία δομήμπορεί να βελτιώσει την ταχύτητα εγκατάστασης όταν οι τεχνικοί ακολουθούν προσεκτικά τον οδηγό καλωδίωσης.

Δικαιότητες επαφής 3' ή 50'να επιτρέπουν την ευθυγράμμιση με διαφορετικές προσδοκίες ποιότητας ή κύκλου ζωής του έργου.

■ Επικοινωνία4) Κατασκευή / Υλικά

Το βύσμα χρησιμοποιεί ένα πλαστικό περίβλημα New PC σε συνδυασμό με στοιχεία επαφής από φωσφόρο και μπρούντζο και εσωτερική δομή με προσανατολισμό IDC/PCB.Αυτή η διαμόρφωση έχει σχεδιαστεί για να υποστηρίζει τη συνέπεια τερματισμού πεδίου, διατηρώντας παράλληλα το προϊόν συμπαγές και κατάλληλο για άμεση σύνδεση εξοπλισμού RJ45.

Στοιχείο κατασκευής	Προδιαγραφές	Πρακτική Σημασία
Υλικό στέγασης	Νέος υπολογιστής	Υποστηρίζει ανθεκτική δομή περίβλησης για χρήση στο πεδίο
Χρυσές καρφίτσες	Φωσφορικός χάλκινος, χρυσοκερδισμένος 3' ή 50'	Βοηθά στην ευθυγράμμιση των προσδοκιών σε επίπεδο επαφής με τις απαιτήσεις του έργου
Τερματικές καρφίτσες	Φωσφορικός χάλκινος, ψευδαργυρισμός	Υποστηρίζει εσωτερική δομή τερματισμού αγωγού
Ο κύκλος ζωής της διεπαφής RJ45	750 φορές το ελάχιστο	Χρήσιμο για τον προγραμματισμό της διάρκειας ζωής σε περιβάλλοντα με συχνή επανεκκίνηση
Ο κύκλος ζωής τερματισμού του IDC	250 φορές το ελάχιστο	Σχετική με την ανοχή επαναπροσδιορισμού και τη συντήρηση της λειτουργίας

Πρακτικός κανόνας

Για τις συσκευές χωρίς εργαλεία που τοποθετούνται στο πεδίο, η ακρίβεια των θέσεων των οδηγών έχει μεγαλύτερη σημασία από την ταχύτητα.Ο εγκαταστάτης θα πρέπει να ταιριάζει με τη σωστή ακολουθία καλωδίωσης και να πιέζει πλήρως το περίβλημα μέχρι το σύρμα να εισέλθει στο IDC pin chase.

■ Επικοινωνία5) Εφαρμογές

Το ZCTPU6A-B2 είναι κατάλληλο για τερματισμούς RJ45 πεδίου όπου οι τεχνικοί πρέπει να συναρμολογήσουν συνδέσμους απευθείας στην εγκατάσταση,ειδικά σε δομημένα περιβάλλοντα LAN και τηλεπικοινωνιών με χαλκό που χρησιμοποιούν μη προστατευμένη αρχιτεκτονική πρίζας επιπέδου CAT6A.

Σενάριο εφαρμογής	Γιατί ταιριάζει αυτή η πρίζα	Τι πρέπει να επαληθεύσετε πριν από την έγκριση
Τερματισμός καλωδίου LAN επί τόπου	Το σχέδιο χωρίς εργαλεία βελτιώνει την ευκολία συναρμολόγησης	Αντίσταση AWG καλωδίου και τύπου αγωγού
Υπηρεσία πεδίου ή εργασίες επισκευής	Χρήσιμο όταν οι τεχνικοί χρειάζονται γρήγορη αντικατάσταση ή επαναπροσδιορισμό	Σωστή ακολουθία T568A/T568B και ποιότητα κλεισίματος
Καλώδια χαλκού για εμπορικά κτίρια	Η ευρεία υποστήριξη του AWG συμβάλλει στην τυποποίηση σε όλα τα έργα	Δύναμη εκτόξευσης καλωδίου και χώρος γύρω από την κεφαλή συνδέσμου
Αγορά χονδρικής από κατασκευαστή ή ανάδοχο	Καθαρή αντιστοιχία των προδιαγραφών υποστήριξης τεχνικών και περιβαλλοντικών δεδομένων	Απαιτούμενη επικάλυψη επαφής και ανάγκες συμμόρφωσης
Άμεση σύνδεση δικτύου από την πλευρά του εξοπλισμού	Το φύλλο προϊόντος δείχνει συμβατότητα με τις θύρες δικτύου RJ45	Χώρος σωλήνα πλέγματος και διαχωρισμός καμπύλης στο πλάι της συσκευής

■ Επικοινωνία6) Κανόνες λήψης αποφάσεων / Σύντομη διαδρομή του μηχανικού

Η ταχύτερη σωστή επιλογή ξεκινά με τέσσερις ελέγχους: αν το σύστημα δεν είναι προστατευμένο, αν προτιμάται μια ροή εργασίας τερματισμού πεδίου χωρίς εργαλεία, αν το καλώδιο εμπίπτει στο εύρος 22 ′′ 24AWG,και εάν ο εγκαταστάτης αποδέχεται καθίσματα IDC αντί για τυποποιημένη κρέμασηΕάν ναι, η πρίζα αυτή είναι συνήθως ισχυρή.

Θέμα απόφασης	Επιλέξτε αυτή την πρίζα όταν	Μην το διαλέγετε όταν	Εναλλακτική κατεύθυνση	Κόστος / Κίνδυνος / Επιπτώσεις στη διατήρηση
Στρατηγική προστασίας	Το έργο χρησιμοποιεί καλωδίωση UTP και δεν απαιτεί προστατευμένη συνέχιση πλέγματος	Το σύστημα είναι προστατευμένο και χρειάζεται ταιριάζουν προστατευμένα συνδέσμους	Χρησιμοποιήστε μια προστατευμένη πρίζα RJ45	Η σωστή αντιστοιχία αποτρέπει τη γείωση και την ασυνέπεια EMC
Η ροή εργασίας τερματισμού	Το έργο προτιμά τη συναρμολόγηση στο χώρο χωρίς εργαλεία	Η ομάδα προτιμά την συμβατική ροή εργασίας	Χρησιμοποιήστε ένα τυποποιημένο βύσμα τύπου συρρίκνωσης	Η ορθή αντιστοιχία ροής εργασίας μειώνει το σφάλμα εγκατάστασης
Συνδυασμός καλωδιακών αγωγών	Το καλώδιο είναι στερεό ή κολλημένο σε 22AWG, 23AWG ή 24AWG	Το καλώδιο πέφτει εκτός της οριζόμενης περιοχής αγωγού	Επιλέξτε ένα βύσμα που ταιριάζει με τον πραγματικό τύπο καλωδίου	Αποφεύγει τα προβλήματα εγκατάστασης και αξιοπιστίας επαφής
Αναμενόμενη απόδοση	Η ευθυγράμμιση με μόνιμη σύνδεση CAT6A είναι αποδεκτή για την εφαρμογή.	Η προδιαγραφή του έργου απαιτεί διαφορετικές ή πρόσθετες απαιτήσεις απόδοσης	Ελέγξτε την ευθυγράμμιση των προδιαγραφών πριν παραγγείλετε	Αποτρέπει την ασυμφωνία υποβολής και αποδοχής
Προδιαγραφή επαφής	Η τυποποιημένη επικάλυψη 3u' είναι αποδεκτή ή 50u' ορίζεται νωρίς.	Το έργο έχει αόριστες προσδοκίες σε επίπεδο επαφής	Καθορισμός της απαίτησης επικάλυψης πριν από την απελευθέρωση της RFQ	Μειώνει τις διαφορές προμηθειών και ποιότητας
Ετοιμότητα του εγκαταστάτη	Η ομάδα μπορεί να ακολουθήσει την ακολουθία εγκατάστασης σε έξι βήματα με αξιοπιστία	Το έργο προτιμά απλούστερη εξοικειωμένη ροή εργασίας για όλους τους εγκαταστάτες	Χρησιμοποιήστε τον τύπο συνδέσμου που ευθυγραμμίζεται περισσότερο με το επίπεδο δεξιοτήτων πεδίου	Η σωστή επιλογή βελτιώνει τη συνέπεια και μειώνει την επαναχρηματοδότηση

Πρακτικός κανόνας

Επιλέξτε αυτό το μοντέλο όταν το έργο χρησιμοποιεί καλωδίωση UTP, το εύρος των αγωγών είναι 2224AWG, και οι τεχνικοί πεδίου επωφελούνται από ένα μη εργαλείο IDC-τύπου βύσμα αντί για ένα συμβατικό βύσμα.

■ Επικοινωνία7) Οδηγός επιλογής

Η σωστή επιλογή θα πρέπει να αξιολογεί τον τύπο του αγωγού, τη συμβατότητα AWG, τις απαιτήσεις θωράκισης, τη ροή εργασίας πεδίου και τον αναμενόμενο κύκλο ζωής.Αυτό εμποδίζει μια τεχνικά αποδεκτή πρίζα από το να γίνει άβολη ή αναξιόπιστη στο πραγματικό περιβάλλον εγκατάστασης..

Παράγοντας επιλογής	Ερώτηση για να Ρωτήσετε	Σύσταση
Τύπος καλωδίου	Το έργο χρησιμοποιεί στερεό, ράβδους ή μικτά είδη καλωδίων;	Χρησιμοποιήστε αυτό το μοντέλο όταν η τοποθεσία χρειάζεται ένα βύσμα που υποστηρίζει και τα δύο
Μέγεθος αγωγού	Το καλώδιο μένει εντός των 22AWG, 23AWG ή 24AWG;	Ελέγξτε τις προδιαγραφές καλωδίων πριν από την χονδρική αγορά
Απαιτούμενη προστασία	Το δομημένο σύστημα καλωδίωσης είναι ασύρματο ή προστατευμένο;	Επιλέξτε αυτό μόνο όταν το μη προστατευμένο σχέδιο ευθυγραμμίζεται με ολόκληρο το σύστημα
Η ροή εργασίας εγκατάστασης	Το έργο θα ωφεληθεί περισσότερο από τη συναρμολόγηση χωρίς εργαλεία από το τυποποιημένο crimping;	Χρησιμοποιήστε χωρίς εργαλεία όταν η ταχύτητα πεδίου και η επαναληψιμότητα έχουν σημασία
Απαιτηση επικοινωνίας	Αρκεί το πρότυπο 3U ή προτιμάται το 50U;	Κλειδώστε την απαίτηση επικάλυψης πριν από την απελευθέρωση της παραγγελίας
Αναμενόμενη συντήρηση	Πόσο συχνά θα επανασυνδέονται ή θα επαναπρογραμματίζονται οι πρίζες;	Ελέγξτε τα δεδομένα ζωής RJ45 και IDC σε σχέση με τις προσδοκίες υπηρεσίας

Διάσταση	Αξία	Γιατί έχει σημασία;
Συνολικό μήκος	47.40 mm	Χρήσιμο για τον προγραμματισμό του διαχωρισμού από την πλευρά της συσκευής
Αναφορά πλάτους εμπρός	14.4 mm	Σημαντικό για την ευαισθητοποίηση του χώρου συνδέσμων
Αναφορά ύψους εμπρός	110,60 mm	Βοηθά στην εκτίμηση της καταλληλότητας σε στενά σημεία εξοπλισμού
Αναφορές διαμέτρου εισόδου καλωδίου	Ø13.97 / Ø8.50 που παρουσιάζονται	Χρήσιμο για την κατανόηση της γεωμετρίας της ανακούφισης από τάσεις και της γεωμετρίας εισόδου καλωδίων

■ Επικοινωνία8) Οδηγός εγκατάστασης

Το φύλλο προϊόντος περιλαμβάνει ένα εγχειρίδιο οδηγιών έξι βημάτων. Αυτό είναι χρήσιμο για τις ομάδες πεδίου επειδή η συνέπεια της εγκατάστασης έχει άμεση επίδραση στην αξιοπιστία τερματισμού και στα αποτελέσματα δοκιμών.

Βήμα	Δράση	Εστίαση του εγκαταστάτη
1	Βγάλτε το καλώδιο με εργαλείο περίπου 2 cm	Αποφύγετε την καταστροφή της μόνωσης του αγωγού
2	Βάλτε το καλώδιο στο IDC σύμφωνα με το τερματικό T568	Ακολουθήστε τη σωστή ακολουθία T568A ή T568B
3	Κόψτε τα έξτρα καλώδια.	Κρατήστε τον τερματισμό καθαρό και ελεγχόμενο
4	Για την εισαγωγή IDC στο PCB	Βεβαιωθείτε ότι η συναρμολόγηση κάθεται σωστά
5	Πατήστε κάτω και από τις δύο πλευρές πλαστικό στερέωμα μέχρι το σύρμα εισέρχεται στο IDC αγκάθι καρφί	Διασφαλίστε πλήρη κλείσιμο και κάθισμα από σύρμα
6	Το τελικό προϊόν	Επιθεώρηση πριν από τη δοκιμή ή την ανάπτυξη

■ Επικοινωνία9) Συχνές ερωτήσεις

1Ποιο είναι το κύριο πλεονέκτημα αυτού του μη εργαλείου;

Το κύριο πλεονέκτημα του είναι η ταχύτερη λήξη πεδίου χωρίς την τυπική ροή εργασίας του εργαλείου συρρίκνωσης, ενώ εξακολουθεί να υποστηρίζει την τοποθέτηση εφαρμογών CAT6A χωρίς προστασία.

2Με ποιους τύπους καλωδίων ταιριάζει;

Αναφέρεται ότι ταιριάζει τόσο με στερεό όσο και με στερεό καλώδιο σε μεγέθη 22AWG, 23AWG και 24AWG.

3Είναι η πρίζα προστατευμένη ή μη;

Πρόκειται για μη προστατευμένη πρίζα CAT6A RJ45 χωρίς εργαλεία, επομένως πρέπει να ταιριάζει με τον σχεδιασμό του συστήματος UTP.

4Μπορεί η επικάλυψη επαφής να προσαρμοστεί;

Ναι, οι χρυσές καρφίτσες είναι με επιλογές των 3 ή 50.

5Ποια ακολουθία καλωδίωσης πρέπει να ακολουθούν οι εγκαταστάτες;

Το φύλλο προϊόντος παρουσιάζει οδηγίες για τη διάταξη των καρφίτσες T568A και T568B και τα βήματα εγκατάστασης καθοδηγούν τους χρήστες να τοποθετήσουν τους αγωγούς στο IDC σύμφωνα με το τερματικό T568.

6Τι πρέπει να επιβεβαιώσουν οι αγοραστές πριν από την αγορά χύδης;

Οι αγοραστές θα πρέπει να επιβεβαιώσουν το εύρος AWG καλωδίου, τον τύπο αγωγού, την απαίτηση προστασίας, το προτιμώμενο επίπεδο επικάλυψης και εάν η ομάδα του χώρου επιθυμεί ροή εργασίας εγκατάστασης χωρίς εργαλεία.

■ Επικοινωνία10) Συμπεράσματα

Το ZCTPU6A-B2 είναι ένα πρακτικό CAT6A UTP χωρίς εργαλεία για έργα που εκτιμούν την ευέλικτη τερματισμό πεδίου, τη συμβατότητα μικτών αγωγών και την άμεση καθοδήγηση εγκατάστασης.Η αξία του προέρχεται από την ισορροπία της ροής εργασίας χωρίς εργαλεία, υποστήριξη εμβέλειας AWG, ηλεκτρικά δεδομένα και επιλογές προσαρμογής επαφών.

Για καλύτερα αποτελέσματα, ταιριάζετε με μια σαφώς καθορισμένη αρχιτεκτονική καλωδίωσης χωρίς θωράκιση, επαληθεύστε το εύρος μεγεθών καλωδίου πριν από την παραγγελία και βεβαιωθείτε ότι οι ομάδες πεδίου ακολουθούν προσεκτικά τα βήματα καλωδίωσης και κλεισίματος.Όταν πληρούνται οι όροι αυτοί, γίνεται μια ισχυρή επιλογή για την αποτελεσματική τερματισμό του πεδίου χαλκού.

Χρειάζεστε βοήθεια για να επιβεβαιώσετε το σωστό πλέγμα χωρίς εργαλεία για το έργο σας;

Στείλτε τον τύπο καλωδίου, το μέγεθος του αγωγού, τις απαιτήσεις προστασίας, την προτίμηση της επικάλυψης και την ποσότητα του έργου.

Αίτηση δελτίου δεδομένων / προσφοράς
Πίσω στην κορυφή

Προτεινόμενη λίστα ελέγχου παραμέτρων

Απαιτούμενο στερεό ή ράβδους καλώδιο
Μέγεθος αγωγού 22AWG / 23AWG / 24AWG
Επιβεβαίωση του συστήματος ΑΕΠ
Προτίμηση της επικάλυψης 3' ή 50'
Τ568Α / Τ568Β Πρότυπο τοποθεσίας
Ποσότητα έργου και ροή εργασίας εγκατάστασης
