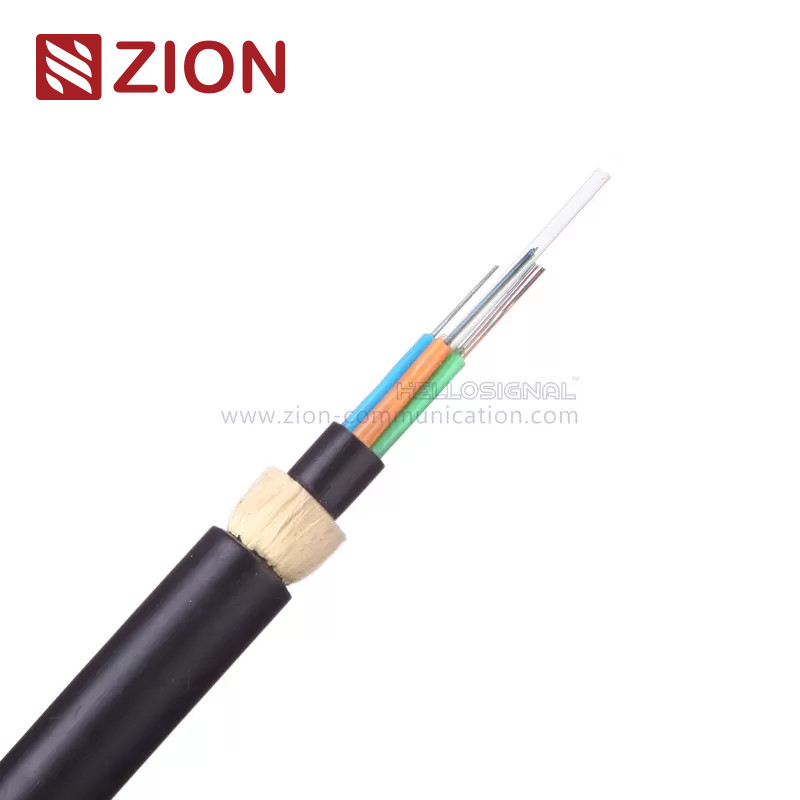

Όλο το διηλεκτρικό αυτοφερόμενο εναέριο καλώδιο ADSS με το PE ή στην εξωτερική θήκη

Όλα τα διηλεκτρικά αυτοεφοδιασμένα εναέρια καλώδια ADSS με PE ή AT εξωτερική κάλυψη

Γρήγορη λεπτομέρεια:

Περιγραφή:

Το καλώδιο ADSS είναι χαλαρό σωλήνα με ίνες, 250μm, τοποθετούνται σε ένα χαλαρό σωλήνα κατασκευασμένο από υψηλή

Οι σωλήνες είναι κολλημένοι γύρω από ένα FRP (φυτικά υλικά ενισχυμένα με πλαστικό) ως μη μεταλλικό

Αφού το καλώδιο γεμίσει με σύνθετο γέμισμα, καλύπτεται με λεπτό περίβλημα PE (πολυαιθυλένιο) ως εσωτερικό περίβλημα.Μετά το στρώμα της

Το καλώδιο συμπληρώνεται με νήματα αραμίτης που εφαρμόζονται πάνω από την εσωτερική κάλυψη ως στοιχείο αντοχής.

ΠΕ ή AT (Αντιαποβλέψιμο)σαν εξωτερική κάλυψη.

Εφαρμογές:

• Για την εναέρια γραμμή ηλεκτρικής ενέργειας κάτω των 110KV, εφαρμόζεται εξωτερική κάλυψη PE.
• Για την εναέρια γραμμή ηλεκτρικής ενέργειας ίση ή μεγαλύτερη από 110KV, εφαρμόζεται εξωτερική κάλυψη AT.
• Η ειδική σχεδίαση της αραμιδικής ποσότητας και της διαδικασίας ράβδου μπορεί να ικανοποιήσει τη ζήτηση σε διάφορα εύρη.

KT3002 Πλήρως διηλεκτρικό αυτοστήριξο εναέριο καλώδιο (ADSS) με εξωτερική κάλυψη PE ή AT

Περιγραφή και πρότυπα

Το καλώδιο ADSS είναι σχεδιασμένο ως χαλαρή δομή με ράμματα σωλήνων.Αυτοί οι σωλήνες είναι κολλημένοι γύρω από ένα κεντρικό μέλος αντοχής ενισχυμένου με ίνες πλαστικού (FRP)Ο πυρήνας είναι γεμάτος με ένα συστατικό πλήρωσης για προστασία και κατόπιν καλύπτεται με εσωτερική κάλυψη PE (πολυαιθυλένιο).Ένα στρώμα από νήματα αραμιδίου εφαρμόζεται πάνω από το εσωτερικό περίβλημα ως μέτρο αντοχής, και το καλώδιο είναι επιλεγμένο με εξωτερική κάλυψη PE ή AT (Anti-Tracking).

Αυτό το καλώδιο πληροί τις απαιτήσειςIEEE 1222-2004καιΔελτίο ΕΚ 60794-1πρότυπα.

Χαρακτηριστικά

• Εξαιρετική μηχανική και θερμοκρασιακή απόδοση.
• Υψηλής αντοχής χαλαρός σωλήνας με αντοχή στην υδρόλυση.
• Η ειδική σύνθεση πλήρωσης εξασφαλίζει την κρίσιμη προστασία των ινών.
• Τα διπλά FRP αυξάνουν την αντοχή στη τράβηξη.
• Η κάλυψη PE προσφέρει ανθεκτικότητα στις υπεριώδεις ακτίνες.
• Ελαφρύ βάρος, μικρή διάμετρος και εύκολη εγκατάσταση.
• Υποστηρίζει μεγάλες διάρκειες παράδοσης.

Τεχνικές παραμέτρους

Οι τεχνικές παράμετροι για το καλώδιο ADSS δείχνουν ότι έχει διάφορες εξωτερικές διαμέτρους 13,0 mm, 13,6 mm και 14,5 mm, με αντίστοιχα βάρη για περιβλήματα PE 132 kg/km, 145 kg/km,και 164 kg/kmΟι μέγιστες επιτρεπόμενες αντοχές τράβηξης εργασίας είναι 6000 N, 10000 N και 15000 N, με αντοχές ρήξης 15000 N, 24000 N και 36000 N..Τα κατάλληλα εύρη για τα πρότυπα NESC κυμαίνονται από 230 m έως 480 m για το εύρος A και από 150 m έως 320 m για το εύρος B, ανάλογα με τις προδιαγραφές καλωδίων.

Χαρακτηριστικά οπτικών ινών

Για τα χαρακτηριστικά των οπτικών ινών, η μονοτρόπη ινών G.652 έχει εξασθένιση ≤0,36 dB/km στα 1310 nm και ≤0,22 dB/km στα 1550 nm, ενώ η ινών G.655 έχει εξασθένιση ≤0.40 dB/km σε 1310 nm και ≤0.23 dB/km στα 1550 nm. Η πολυμέθοδος ίνα 50/125μm παρουσιάζει εξασθένιση ≤3,0 dB/km στα 850 nm και ≤1,0 dB/km στα 1300 nm, με εύρος ζώνης ≥600 MHz·km στα 850 nm και ≥1200 MHz·km στα 1300 nm..Η ίνα 5/125μm έχει εξασθένιση ≤3,0 dB/km σε 850 nm και ≤1,0 dB/km σε 1300 nm, με εύρος ζώνης ≥200 MHz·km σε 850 nm και ≥600 MHz·km σε 1300 nm. Τα αριθμητικά ανοίγματα είναι 0,200±0.015 για ίνες 50/125μm και 0.275±0.015 για ίνες 62,5/125μm, με μήκη κύματος διακοπής καλωδίου ≤ 1260 nm για τις ίνες G.652 και ≤ 1450 nm για τις ίνες G.655.

Θερμοκρασία αποθήκευσης/λειτουργίας

• Θερμοκρασία λειτουργίας:-40°C έως +70°C

Πληροφορίες παραγγελίας

• Σημείωση: Σιόν Επικοινωνία KT3002 ADSS XXX M(προσαρμόζεται κατόπιν αιτήματος).
• Συσκευή:Διαθέσιμη σε:1000 μ.ή2000 εκατ.μήκους, που διατίθενται σε ξύλινα βαρέλια (διαθέσιμη προσαρμοσμένη συσκευασία).
• Χρόνος παράδοσης:Συνήθως25 ημέρεςαπό την παραλαβή της κατάθεσης.
