Σχήμα 8 καλώδιο GYTC8S οπτικών ινών με τη θήκη PE για την αυτοφερόμενη εφαρμογή

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Zion communication OR OEM
Πιστοποίηση: CE, ROHS, VDE, UL
Αριθμό μοντέλου: Καλώδιο GYTC8S οπτικών ινών
Ποσότητα παραγγελίας min: 10 χλμ
Συσκευασία λεπτομέρειες: 1000M ή 2000M/ξύλινο τύμπανο
Χρόνος παράδοσης: Κανονικά 25 εργάσιμες ημέρες
Όροι πληρωμής: T / T, L / C
Δυνατότητα προσφοράς: 1000KM/μήνας
Λεπτομερής ενημέρωση
Μονάδα ινών: ΥΠΕΞ, G.652D Πλήρωση 1: Ένωση πλήρωσης σωλήνων
Τύπος: Ελεύθερος σωλήνας Πλήρωση 2: Ένωση πλήρωσης καλωδίων
Μέλος της δύναμης: Κεντρικό μέλος δύναμης Θωρακισμένος: PSP
Εξωτερική κάλυψη: ΠΕ Δύναμη: Σιδηρουργικό σύρμα
Χρώμα: Μαύρο Πακέτο: 1000M ή 2000M/ξύλινο τύμπανο
Επισημαίνω:

μεγάλης απόστασης καλώδιο οπτικών ινών

,

καλώδιο οπτικών ινών ethernet


Περιγραφή προϊόντων

Σχήμα 8 Υφασματικό οπτικό καλώδιο GYTC8S με PE κάλυψη για αυτόνομη εφαρμογή



Γρήγορη λεπτομέρεια:



  • Σχήμα 8 Καλώδιο,Αυτοσυντηρούμενη
  • Δικτυακό δίκτυο GYTC8S
  • G.652D ή G.657A
  • Διάμετρος καλωδίου 2 ~ 36 πυρήνες: 11,8 mm
  •  Διάμετρος καλωδίου 38~72πυρήνες:13.4χμ
  • Δυνατότητα τράβηξης μακροπρόθεσμη/μικροπρόθεσμη: 6000/8000N
  • Αντίσταση σε συντριβή μακροπρόθεσμη / βραχυπρόθεσμη: 1000/3000N/100mm
  • Διάμετρος κάμψης Στατικό/Δυναμικό: 10xD/20xD
  • Το καλώδιο GYTC8S συμμορφώνεται με το πρότυπο YD/T 1155-2001 καθώς και με την IEC 60794-1



Περιγραφή:

Οι ίνες, 250μm, τοποθετούνται σε ένα χαλαρό σωλήνα από πλαστικό υψηλού εύρους.Με περιεκτικότητα σε υδροξείδιο κατά βάρος που δεν υπερβαίνει το 50%Οι σωλήνες (και τα συμπληρώματα) είναι παραξενωμένα γύρω από το μέλος αντοχής σε έναν συμπαγές και κυκλικό πυρήνα καλωδίου.Το πυρήνα του καλωδίου περιβάλλεται από πολυαιθυλένιο αλουμινίου (APL)Μετά την εφαρμογή του PSP σε μήκος πάνω από το εσωτερικό περίβλημα, το καλώδιο καλύπτεται με ένα λεπτό εσωτερικό περίβλημα PE.,το καλώδιο συμπληρώνεται με εξωτερικό περίβλημα PE.



Εφαρμογές:

  • Υιοθετήθηκε για εξωτερική διανομή.
  • Κατάλληλο για αέρας αγωγού και θαμμένη μέθοδο.
  • Επικοινωνία δικτύων μεγάλων αποστάσεων και τοπικής περιοχής.


Το KT3005 GYTC8S είναι ένα καλώδιο οπτικών ινών σχήμα 8 που έχει σχεδιαστεί για εφαρμογές αυτοστήριξης.διασφάλιση της αξιοπιστίας και της αντοχήςΠαρακάτω παρουσιάζεται μια λεπτομερή επισκόπηση:



Περιγραφή και χαρακτηριστικά

Το καλώδιο KT3005 GYTC8S είναι κατασκευασμένο από ίνες (250μm) που τοποθετούνται σε χαλαρούς σωλήνες από πλαστικό υψηλής αντοχής.και ο πυρήνας του καλωδίου προστατεύεται περαιτέρω με πλαστικό πολυαιθυλένιο αλουμινίου (APL) και κάλυψη PEΤα βασικά στοιχεία σχεδιασμού περιλαμβάνουν:

  • Μέλος της Κεντρικής Δύναμης:Το ατσάλινο σύρμα ή το ατσάλινο σύρμα PE (για υψηλό αριθμό ινών) παρέχει δομική υποστήριξη.
  • Υδροστεγή σχεδίαση:Εξασφαλίζεται με γεμίσεις χαλαρών σωλήνων, 100% γεμίσεις πυρήνα και προστασία APL.
  • Μηχανική αντοχή:Υψηλή αντοχή σε εφελκυσμό των συρματόσχοινων για τις αυτοεφοδιασμένες εγκαταστάσεις.

Το καλώδιο είναι ιδανικό για περιβάλλοντα που απαιτούν ισχυρές μηχανικές επιδόσεις, όπως εγκαταστάσεις αέρα ή αγωγών.



Τεχνικές παραμέτρους:

Το καλώδιο οπτικών ινών GYTC8S διαθέτει σταθερή διάμετρο 9,5 × 18,3 mm στις περισσότερες διαμορφώσεις,με ελαφρώς αυξημένο βάρος 245 kg/km για διαμορφώσεις με αριθμό ινών 43 έως 52, σε σύγκριση με 218 kg/km για διαμορφώσεις με αριθμό ινών από 2 έως 42. Αυτό το καλώδιο είναι σχεδιασμένο για να χειρίζεται αντοχές τράβηξης 2500 N για μακροχρόνια χρήση και έως 4000 N για βραχυπρόθεσμες εφαρμογές.Παρέχει επίσης ισχυρή αντοχή στη συντριβή, αντέχοντας πιέσεις 600 N/100 mm μακροπρόθεσμα και 1500 N/100 mm βραχυπρόθεσμα.Το καλώδιο έχει σχεδιαστεί για να επιτρέπει μια ελάχιστη ακτίνα κάμψης 10 φορές τη διάμετρο του καλωδίου για στατικές συνθήκες και 20 φορές τη διάμετρο για δυναμικές εφαρμογές., εξασφαλίζοντας αντοχή και ευελιξία κατά την εγκατάσταση και τη λειτουργία.



Χαρακτηριστικά οπτικών ινών:

Οι προδιαγραφές οπτικών ινών υποδεικνύουν διαφορετικά χαρακτηριστικά για κάθε τύπο.36 dB/km σε 1310 nm και ≤00,22 dB/km στα 1550 nm, ενώ το G.655 δείχνει ≤0,40 dB/km στα 1310 nm και ≤0,23 dB/km στα 1550 nm. Οι πολυμέθοδοι ίνες (50/125μm και 62,5/125μm) χαρακτηρίζονται από υψηλότερη εξασθένιση, με ≤3.0 dB/km σε 850 nm και ≤ 10,0 dB/km σε 1300 nm.
Το εύρος ζώνης ορίζεται για τις πολυμέθοδος ίνες, με 50/125μm να προσφέρει ≥ 500 MHz·km σε 850 nm και ≥ 1000 MHz·km σε 1300 nm, ενώ 62.5/125μm παρέχει ≥ 200 MHz·km και ≥ 600 MHz·km σε αυτά τα αντίστοιχα μήκη κύματοςΟι αριθμητικοί διαφράγματα καθορίζονται μόνο για τις πολυμέθοδος ίνες, με 50/125μm να έχουν τιμή 0,200±0,015 και 62,5/125μm σε 0,275±0.015Τα μήκη κύματος κοπής είναι ≤ 1260 nm για τις ίνες G.652 και ≤ 1480 nm για τις ίνες G.655. Αυτές οι παραμέτροι εξασφαλίζουν την απόδοση σε διάφορες ανάγκες μετάδοσης και λειτουργικά περιβάλλοντα.



Περιβαλλοντικές προδιαγραφές:

  • Θερμοκρασία αποθήκευσης/λειτουργίας:-40°C έως +60°C.
  • Επιλογές πακέτου:1000M ή 2000M σε ξύλινα βαρέλια, με προσαρμοσμένη συσκευασία διαθέσιμη κατόπιν αιτήματος.
  • Προθεσμία παράδοσης:Περίπου 25 ημέρες μετά την παραλαβή της κατάθεσης.




Ανταγωνιστικό πλεονέκτημα

1Από τις πρώτες ύλες μέχρι τα τελικά προϊόντα, εκτελούμε έντονους ελέγχους ποιότητας για να διατηρήσουμε την ποιότητα των προϊόντων μας:
Α, εισερχόμενο υλικό που επιθεωρήθηκε από την QC.
Β, Έλεγχος της διαδικασίας παραγωγής
Α: Διαδικασία κατασκευής
Β: Εργαζόμενοι που εκπαιδεύονται καθημερινά/εβδομαδιαία/μηνιαία
Γ: Εγχειρίδιο οδηγιών εργασίας σε κάθε σταθμό εργασίας
Εφαρμογή συστήματος D:5S
Ε: Διαδικασία συντήρησης μηχανών
Γ, Έλεγχος ποιότητας και τελική επιθεώρηση
Το προσωπικό ελέγχου ποιότητας ελέγχει το υλικό, το προϊόν της διαδικασίας και το τελικό προϊόν σύμφωνα με τις προδιαγραφές ή τη διαδικασία δοκιμών.
2Οι προσπάθειες Ε&Α μας επικεντρώνονται στην ενίσχυση και την ανάπτυξη τεχνολογιών στοιχείων που απαιτούνται για την υποστήριξη της μελλοντικής ανάπτυξης και της επιτυχίας των πελατών και της επικοινωνίας Zion
3Γνωρίζουμε ότι οι πελάτες έχουν επείγουσες ανάγκες. Είμαστε εξειδικευμένοι στην αποτελεσματική επικοινωνία για να αλληλεπιδράσουμε με τους πελάτες.
4Μπορούμε να απαντήσουμε γρήγορα και επαγγελματικά στην ερώτηση σας.
5, Περισσότερα από 1000 είδη καλωδίων, συνδέσμων και συναρμολογήσεων μπορούν να παραχθούν και να οργανωθούν από εμάς
6, έγκαιρη παράδοση

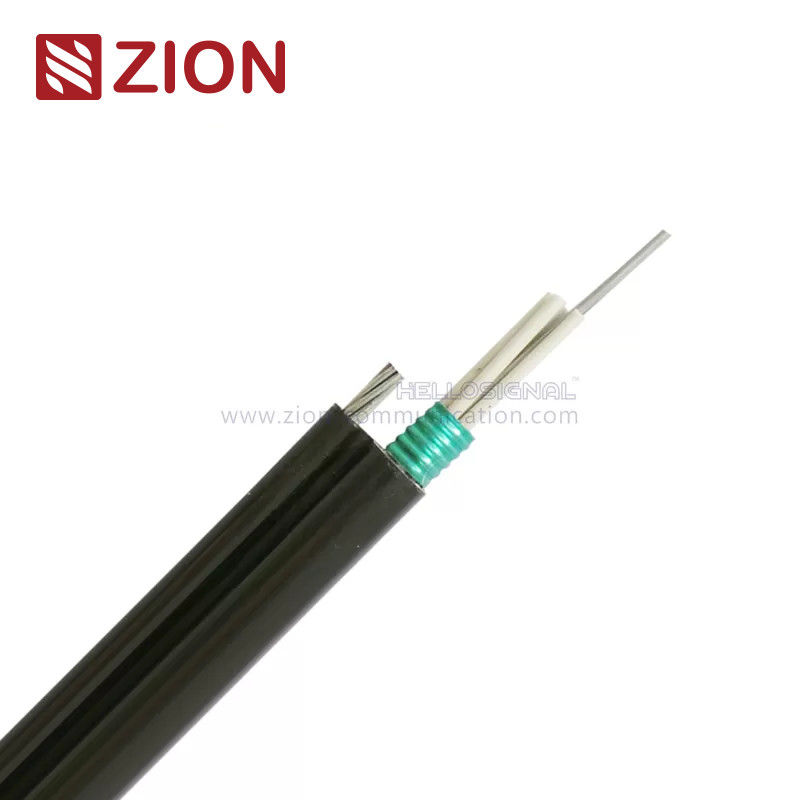

Σχήμα 8 καλώδιο GYTC8S οπτικών ινών με τη θήκη PE για την αυτοφερόμενη εφαρμογή 0
