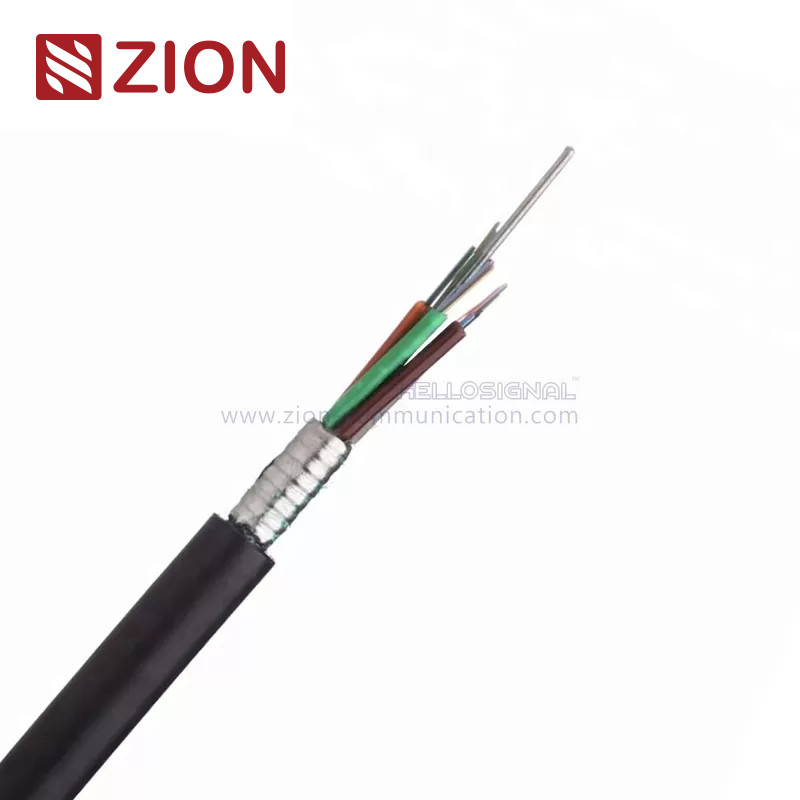

GYTS προσάραξε το χαλαρό καλώδιο ινών σωλήνων με τη θήκη PE για την υπαίθρια εφαρμογή
Γρήγορη λεπτομέρεια:
- Προσαραγμένο χαλαρό καλώδιο σωλήνων
- Καλώδιο οπτικών ινών GYTS
- G.652D ή G.657A
- Διάμετρος 2~30 καλωδίων πυρήνας: 10,2 χιλ.
- Μακροπρόθεσμο εκτατής δύναμης: 600N
- Βραχυπρόθεσμο εκτατής δύναμης: 1500N
- Μακροπρόθεσμο αντίστασης συντριβής: 300N/100mm
- Βραχυπρόθεσμο αντίστασης συντριβής: 1000N/100mm
- Κάμπτοντας ακτίνα στατική/δυναμική: 10xD/20xD
- Το καλώδιο GYTS συμμορφώνεται με τυποποιημένο YD/T 901-2001as καλά ως IEC 60794-1.
Περιγραφή:
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ένα χαλύβδινο σύρμα, που τυλίγεται μερικές φορές με το πολυαιθυλένιο το (PE) για το καλώδιο με την υψηλή αρίθμηση ινών, εντοπίζει στο κέντρο του πυρήνα ως μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Το PSP εφαρμόζεται κατά μήκος πέρα από τον πυρήνα καλωδίων, ο οποίος γεμίζουν με την ένωση πλήρωσης για να το προστατεύσει από την είσοδο νερού. Το καλώδιο ολοκληρώνεται με μια θήκη PE.
Εφαρμογές:
- Υιοθετημένη έως υπαίθρια διανομή.
- Κατάλληλος για τον εναέριο αγωγό και τη θαμμένη μέθοδο.
- Επικοινωνία δικτύων μεγάλης απόστασης και τοπικής περιοχής.
|
KT3007 GYTS προσάραξε το χαλαρό καλώδιο ινών σωλήνων με τη θήκη PE για την υπαίθρια εφαρμογή
|
| Description&Standards: |
|
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Οι σωλήνες γεμίζουν με
μια ανθεκτική ένωση πλήρωσης νερού. Ένα χαλύβδινο σύρμα, που τυλίγεται μερικές φορές με το πολυαιθυλένιο το (PE) για το καλώδιο με
η υψηλή αρίθμηση ινών, εντοπίζει στο κέντρο του πυρήνα ως μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι
γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Το PSP εφαρμόζεται κατά μήκος
ο πυρήνας καλωδίων, ο οποίος γεμίζουν με την ένωση πλήρωσης για να το προστατεύσει από την είσοδο νερού. Το καλώδιο ολοκληρώνεται
με μια θήκη PE.
|
| Το καλώδιο GYTS συμμορφώνεται με τυποποιημένο YD/T 901-2001as καλά ως IEC 60794-1. |
| Χαρακτηριστικά: |
| Καλή μηχανική και εκτέλεση θερμοκρασίας |
| Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική |
| Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη ίνα προστασίας |
| Η ειδικά σχεδιασμένη συμπαγής δομή είναι καλή στην παρεμπόδιση των χαλαρών σωλήνων από να συρρικνωθεί |
| Αντίσταση και ευελιξία συντριβής |
| Η θήκη PE προστατεύω το καλώδιο από την υπεριώδη ακτινοβολία |
| Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές: |
| (1) χαλύβδινο σύρμα που χρησιμοποιείται ως κεντρικό μέλος δύναμης |
| (2) χαλαρή ένωση πλήρωσης σωλήνων |
| πλήρωση πυρήνων καλωδίων (3) 100% |
| (4) ενίσχυση PSP moisture-proof. |
| |
| Τεχνικές παράμετροι: |
| Τύπος καλωδίων |
Διάμετρος καλωδίων
(χιλ.) |
Βάρος καλωδίων
(kg/km) |
Εκτατή δύναμη
Πολύ/βραχυπρόθεσμο
(ν) |
Αντίσταση συντριβής
Πολύ/βραχυπρόθεσμο
(N/100mm) |
Κάμπτοντας ακτίνα
Στατικός/δυναμικός
(χιλ.) |
| Gyts-2~6 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
| Gyts-8~12 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
| Gyts-14~18 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
| Gyts-20~24 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
| Gyts-26~30 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
| |
| Χαρακτηριστικά οπτικής ίνας: |
| |
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
Μείωση
(+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
| @1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
| @1310nm |
≤0.36
dB/km |
≤0.40
dB/km |
|
|
| @1550nm |
≤0.22
dB/km |
≤0.23
dB/km |
|
|
| Εύρος ζώνης (κατηγορία Α) |
@850nm |
|
|
≥500 MHZ·χλμ |
≥200 MHZ·χλμ |
| @1300nm |
|
|
≥1000 MHZ·χλμ |
≥600 MHZ·χλμ |
| Αριθμητικό άνοιγμα |
|
|
0.200±0.015 NA |
0.275±0.015NA |
| Κομμένο καλώδιο μήκος κύματος λcc |
≤1260nm |
≤1480nm |
|
|
| Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃ + 70℃ |
| Διαταγή Informations: |
| Χαρακτηρισμός |
Επικοινωνία KT3007 GYTS XXX Μ Zion (ή ανά αίτημα του πελάτη) |
| Συσκευασία |
1000M/2000M, τύμπανο/παλέτα (ή ανά αίτημα του πελάτη) |
| Χρόνος παράδοσης |
Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση. |
