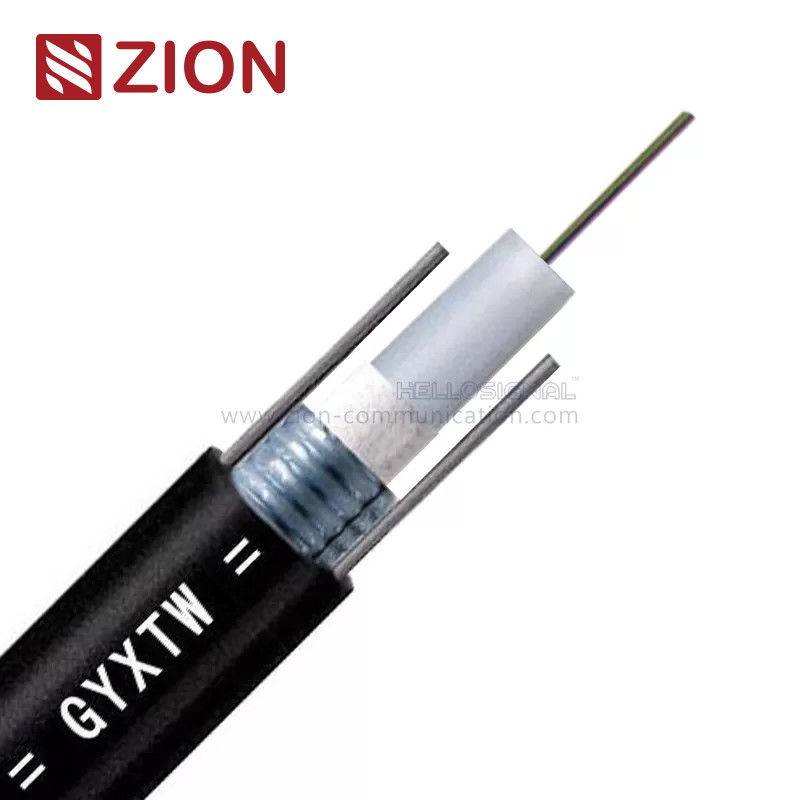

Ελαφρύς-θωρακισμένο καλώδιο GYXTW οπτικών ινών Unitube για τον αγωγό ή την εναέρια εφαρμογή
Γρήγορη λεπτομέρεια:
- Ελαφρύς-θωρακισμένο καλώδιο Unitube
- Καλώδιο οπτικών ινών GYXTW
- G.652D ή G.657A
- Διάμετρος 2~24 καλωδίων πυρήνας: 13.5mm
- Εκτατή δύναμη μακροχρόνια/βραχυπρόθεσμη: 1000N/3000N
- Αντίσταση συντριβής μακροχρόνια/βραχυπρόθεσμη: 1000N/3000N/100mm
- Κάμπτοντας ακτίνα στατική/δυναμική: 10xD/20xD
- Το καλώδιο GYXTW συμμορφώνεται με τυποποιημένο YD/T 769-2003.
Περιγραφή:
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Μια ίνα ενίσχυσε το πλαστικό (FRP) εντοπίζει στο κέντρο του πυρήνα ως μη μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα. Κατόπιν ο πυρήνας καλωδίων καλύπτεται με μια λεπτή εσωτερική θήκη του (PE) πολυαιθυλενίου, η οποία γεμίζουν με τη ζελατίνα για να τον προστατεύσει από την είσοδο νερού. Ένα στρώμα του νερό-φραξίματος του υλικού εφαρμόζεται γύρω από τον πυρήνα καλωδίων για να αποτρέψει την είσοδο νερού το ίδιο πράγμα. Μετά από μια ζαρωμένη ταινία χάλυβα το τεθωρακισμένο εφαρμόζεται. το καλώδιο ολοκληρώνεται με μια εξωτερική θήκη PE.
Εφαρμογές:
- Υιοθετημένη έως υπαίθρια διανομή.
- Κατάλληλος για τον εναέριο αγωγό και τη θαμμένη μέθοδο.
- Επικοινωνία δικτύων μεγάλης απόστασης και τοπικής περιοχής.
|
Ελαφρύς-θωρακισμένο καλώδιο GYXTW οπτικών ινών KT3012 Unitube για τον αγωγό ή την εναέρια εφαρμογή
|
|
Description&Standards:
|
|
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν
με μια αδιάβροχη ένωση πλήρωσης. Μια ίνα ενίσχυσε το πλαστικό (FRP) εντοπίζει στο κέντρο του πυρήνα όπως
ένα μη μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης στο α
συμπαγής και κυκλικός πυρήνας. Κατόπιν ο πυρήνας καλωδίων καλύπτεται με μια λεπτή εσωτερική θήκη του (PE) πολυαιθυλενίου,
όποιος γεμίζουν με τη ζελατίνα για να το προστατεύσει από την είσοδο νερού. Ένα στρώμα το υλικό εφαρμόζεται γύρω
ο πυρήνας καλωδίων για να αποτρέψει την είσοδο νερού το ίδιο πράγμα. Μετά από μια ζαρωμένη ταινία χάλυβα το τεθωρακισμένο εφαρμόζεται.
το καλώδιο ολοκληρώνεται με μια εξωτερική θήκη PE.
|
| Το καλώδιο GYXTW συμμορφώνεται με τυποποιημένο YD/T 769-2003. |
| Χαρακτηριστικά: |
| Καλή μηχανική και εκτέλεση θερμοκρασίας |
| Υψηλής αντοχής σωλήνας looes που είναι υδρόλυση ανθεκτική |
| Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη ίνα προστασίας |
| Αντίσταση και ευελιξία συντριβής |
| Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές: |
| (1) υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική |
| (2) ενίσχυση PSP moisture-proof |
| (3) δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη |
| (4) ενίσχυση PSP moisture-proof |
| (5) μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση. |
| |
| Τεχνικές παράμετροι: |
| Τύπος καλωδίων |
Διάμετρος καλωδίων
(χιλ.) |
Βάρος καλωδίων
(kg/km) |
Εκτατή δύναμη
Πολύ/βραχυπρόθεσμο
(ν) |
Συντριβή
Αντίσταση
Πολύ/απότομα
Όρος
(N/100mm)
|
Κάμψη
Ακτίνα
Στατικός
Δυναμικός
(χιλ.)
|
| GYXTW 2~24 |
8.00 |
60 |
600/1500 |
300/1000 |
10D/20D |
| |
| Χαρακτηριστικά οπτικής ίνας: |
| |
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
Μείωση
(+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
| @1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
| @1310nm |
≤0.36
dB/km |
≤0.40
dB/km |
|
|
| @1550nm |
≤0.22
dB/km |
≤0.23
dB/km |
|
|
| Εύρος ζώνης (κατηγορία Α) |
@850nm |
|
|
≥500 MHZ·χλμ |
≥200 MHZ·χλμ |
| @1300nm |
|
|
≥1000 MHZ·χλμ |
≥600 MHZ·χλμ |
| Αριθμητικό άνοιγμα |
|
|
0.200±0.015 NA |
0.275±0.015NA |
| Κομμένο καλώδιο μήκος κύματος λcc |
≤1260nm |
≤1480nm |
|
|
| Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃ + 70℃ |
| Διαταγή Informations: |
| Χαρακτηρισμός |
Επικοινωνία KT3012 GYXTW XXX Μ Zion
(ή ανά αίτημα του πελάτη)
|
| Συσκευασία |
1000M ή 2000M/ξύλινο τύμπανο (ή ανά αίτημα του πελάτη)
|
| Χρόνος παράδοσης |
Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση. |
