Πίνακας ενημερωμένης έκδοσης οπτικών ινών 1U 19 ιντσών με άδειο σταθερό rack Fiber Mount

Επαγγελματική λύση διαχείρισης οπτικών ινών για οργάνωση και προστασία συνδέσεων ινών σε δίκτυα τηλεπικοινωνιών.

Ρωτήστε τώρα

Εφαρμογές

Σύστημα διαχείρισης Optical Network Frame
Υλοποίηση έργου FTTX
Κέντρα επεξεργασίας δεδομένων και καλωδιακή τηλεόραση (CATV)
Άλλες εφαρμογές συστημάτων οπτικών ινών

Βασικά Χαρακτηριστικά

Τυπικός σχεδιασμός
Τυπικό μέγεθος, ελαφριά κατασκευή με λογική δομή

Ανθεκτικά Υλικά
Χάλυβας ψυχρής έλασης με στατικό πλαστικό ψεκασμό, συμπαγείς διαστάσεις

Συμβατότητα ινών
Κατάλληλο για διαμορφώσεις κορδέλας και μονής ίνας

Εύκολη Εγκατάσταση
Σχεδιασμός Pothook για εύκολη εγκατάσταση και αποσυναρμολόγηση

Αρθρωτή ευελιξία
Διάφορες πλάκες πάνελ για προσαρμογή σε διαφορετικές διεπαφές προσαρμογέων

Αποτελεσματικός χώρος
Συμπαγής σχεδιασμός βελτιστοποιημένος για εξοικονόμηση χώρου σε εγκαταστάσεις rack

Βέλτιστη διάταξη
Μοναδική δομή με λογική διάταξη και επαρκή χώρο λειτουργίας

Περιγραφή προϊόντος

Το Fiber Optic Patch Panel είναι ένα επαγγελματικό προϊόν διαχείρισης ινών που έχει σχεδιαστεί για να διανέμει και να προστατεύει συνδέσμους οπτικών ινών σε δίκτυα FTTH. Ιδανικές για διανομή και σύνδεση τερματικού σε διάφορα συστήματα οπτικών ινών, αυτές οι μονάδες ικανοποιούν τις πιο κοινές απαιτήσεις διανομής.

Κατασκευασμένο από υψηλής ποιότητας φύλλο χάλυβα ψυχρής έλασης με επεξεργασία στατικού πλαστικού ψεκασμού, αυτό το patch panel μικρού μεγέθους υποστηρίζει την τοποθέτηση προσαρμογέων SC/LC/FC/ST/E2000/MPO. Κατάλληλο για εσωτερικούς τοίχους και εγκαταστάσεις βεράντας.

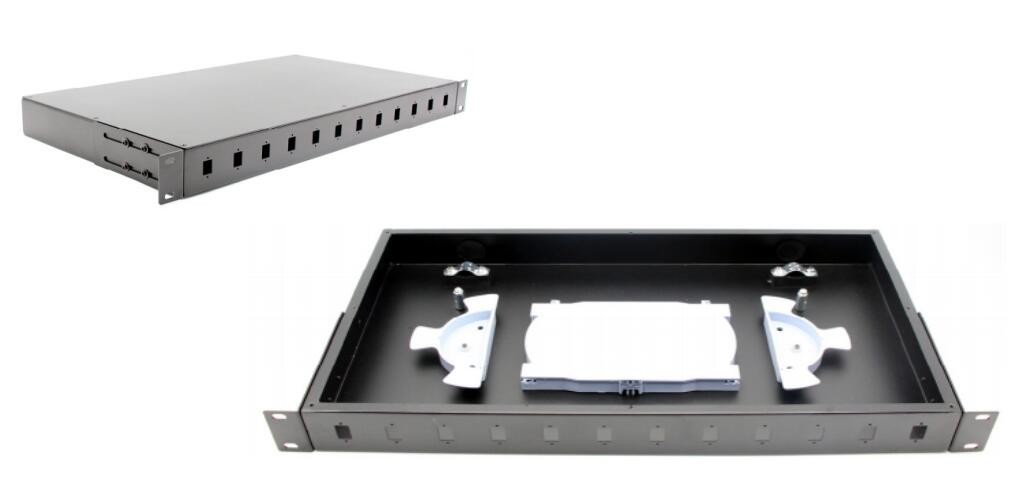

Το patch panel οπτικών ινών 19 ιντσών με βάση rack διαθέτει αρθρωτό σχεδιασμό τύπου clamshell που παρέχει μια απλή, υψηλής πυκνότητας, λύση χαμηλού προφίλ για εύκολη πρόσβαση και διαχείριση των τερματικών οπτικών ινών. Εξοπλισμένο με ολοκληρωμένες συσκευές διαχείρισης καλωδίων, καρούλια αποθήκευσης χαλαρών ινών και δίσκους ματίσματος. Κάθε περίβλημα περιλαμβάνει εμπρός και πίσω αφαιρούμενα μεταλλικά καλύμματα για γρήγορη εγκατάσταση και συντήρηση.

Τεχνικές Προδιαγραφές

Κωδικός εταιρείας

7244201

Υλικό

CRS Χάλυβας ψυχρής έλασης

Τύπος περιβλήματος

19" με δυνατότητα τοποθέτησης σε ράφι

Εγκατάσταση

Τυπικό ράφι EIA 19".

Υποχωρητικός

TIA/EIA-568-C.3

Θύρα σύνδεσης

2-24 Θύρες SC/FC/ST/LC/ST/E2000/MPO

Διαστάσεις (ΥxΠxΒ)

482×245×44,5 χιλιοστά

Εφαρμογή

Τηλεπικοινωνία

Τόπος καταγωγής

Zhejiang, Κίνα

Μάρκα

HELLOSIGNAL® Ή OEM

Χρόνος Παράδοσης

Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης

Ελάχιστη ποσότητα παραγγελίας

50 τεμ

Βασικά αξεσουάρ

Σετ βιδών και παξιμαδιών
Μεταλλικό αυτί (2 τεμάχια)
Δίσκος σύνδεσης
Λαμαρίνα (4 τεμάχια)
Μικρές μεταλλικές κολώνες (2 τεμάχια)

Σχετικά προϊόντα πάνελ μπαλωμάτων ινών

Κώδικας Σιών	Κωδικός προϊόντος	Περιγραφή
7244201	ZCL20X00	Πάνελ ενημέρωσης κώδικα Fiber 1U 19" με άδειο σταθερό ράφι
7244202	ZCL40X00	Πάνελ ενημέρωσης κώδικα Fiber 2U 19" Άδειο Fixed Rack Mount Fiber
7244203	ZCL2XX11	1U 19" Full Loaded Fixed Rack Mount Fiber Patch panel
7244204	ZCL4XX11	2U 19" Full Loaded Fixed Rack Mount Fiber patch panel
7244205	ZCL30X00	Πίνακας εμπλάστρου στήριξης 1U 19" Empty Slide Rail Rack
7244206	ZCL50X00	Πίνακας προσαρμογής 2U 19" Empty Slide Rail Rack
7244207	ZCLT0X00	Πίνακας εμπλάστρου στήριξης 3U 19" Empty Slide Rail Rack
7244208	ZCL3XX11	Πλήρης φόρτωση 1U 19" Πλήρους φόρτισης Slide Rail Rack τοποθέτησης Patch panel
7244209	ZCL50X11	Πλήρες φορτίο 2U 19" Πλήρως φορτωμένο σε ράφι ράγας ολίσθησης
7244210	ZCLT0X11	Πλήρες φορτίο 3U 19" Πλήρως φορτωμένο Slide Rail Rack τοποθέτησης patch panel
7244211	ZCL80X00	Πίνακας επιδιόρθωσης 1U 19" με άδειο συρτάρι συρταριού
7244212	ZCL8XX11	Πίνακας προσαρμογής 1U 19" Πλήρους φόρτωσης συρταριού συρταριού
7244213	ZCLP0X00	Τραβήξτε προς τα έξω 1U 19" Κενή πλευρά Patch για βάση στήριξης
7244214	ZCLPXX11	1U 19" Πλήρης φόρτωση Πλαϊνό pull out Rack Mount Patch panel

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 ΤΕΜ
Συσκευασία λεπτομέρειες:	10 PC/πλαστική τσάντα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο
