Επισκόπηση του προϊόντος

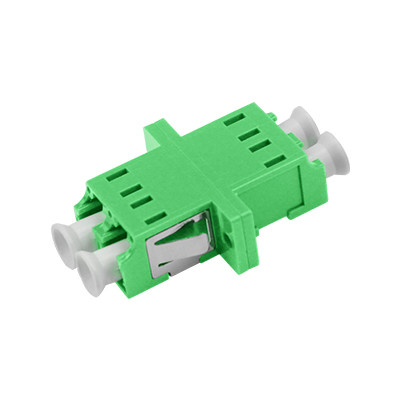

Προσαρμοστής οπτικών ινών ακριβείας σχεδιασμένος για τη σύνδεση συνδέσμων LC APC με συμμετρία συγκόλλησης και τοποθέτηση φλάντζας.

Πληροφορίες για το προϊόν Zion

Κώδικας Σιών	Περιγραφή της Σιών
7235006	Διορθωτής τύπου LC APC DX Συμμετρίας συγκόλλησης με φλάντσα

Εφαρμογές

Με την ακριβή σύνδεση δύο συνδέσεων, οι προσαρμογείς οπτικών ινών επιτρέπουν την αποτελεσματική μετάδοση πηγών φωτός με ελαχιστοποίηση της απώλειας.Εξαιρετική εναλλακτικότηταΚάθε προσαρμογέα υποβάλλεται σε λειτουργικές δοκιμές πριν από την αποστολή.

Περιγραφή του προϊόντος

Οι προσαρμογείς οπτικών ινών επιτρέπουν τη σύνδεση μεταξύ των ίδιων ή διαφορετικών ενεργών συνδέσεων οπτικών ινών σε γραμμές οπτικών ινών.Διασφαλίζουν αδιάλειπτες οπτικές διαδρομές με ελάχιστη απώλεια, ευθυγραμμίζοντας με ακρίβεια τις άκρες των ινών για τη μεγιστοποίηση της μετάδοσης της ενέργειας του φωτός και της αποτελεσματικότητας της σύνδεσης.Αυτά τα παθητικά στοιχεία είναι ιδανικά για δίκτυα τηλεπικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, συστήματα user loop και δίκτυα τοπικής περιοχής.

Επίσης γνωστοί ως συνδετήρες, οι προσαρμογείς οπτικών ινών είναι συμπαγείς συσκευές που έχουν σχεδιαστεί για να τερματίζουν ή να συνδέουν καλώδια οπτικών ινών και συνδέσμους μεταξύ δύο γραμμών οπτικών ινών.

Μέγεθος προϊόντος

Τεχνικές προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Διάταξη λειτουργίας		1310-1550	850-1300
Απώλεια εισαγωγής (dB)	≤ 0.2
Απώλεια επιστροφής (dB)	PC ≥45 UPC ≥50 APC ≥60 PC ≥30
Επαναληψιμότητα (dB)	≤ 0.2
Αλλακτική απώλεια (dB)	≤ 0.2
Δυνατότητα	Η μεταβολή των 500 χρόνων παρεμβολής είναι μικρότερη από 0,20 dB
Αριθμός καναλιών	Μονό πυρήνα, διπλό πυρήνα, 4 πυρήνες
Υλικό πλαισίου	Μεταλλικά ή πλαστικά
Υλικό μανίκας	Κεραμικά ή μεταλλικά
Θερμοκρασία λειτουργίας (°C)	-40 έως +85
Θέρμανση αποθήκευσης (°C)	-40 έως +85

Σχετικοί προσαρμογείς οπτικών ινών

Κώδικας Σιών	Περιγραφή της Σιών
7235001	Διορθωτής/συνδετήρας από πλαστικές οπτικές ίνες LC SX με φλάντσα
7235002	Εναλλακτικές συσκευές που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή ηλεκτρικών συστοιχιών
7235003	ΛC QUAD Μονότμημα πλαστικών οπτικών ινών προσαρμογέα/σύνδεσμο με φλάντσα
7235004	Εναλλακτικός συνδετήρας/συμπλέκτης από πλαστικές οπτικές ίνες με πόδια
7235005	Κάλυψη SC Αποφύγετε τον προσαρμογέα/συνδετήρα οπτικών ινών λέιζερ-πλαστικής χωρίς φλέβα
7235006	SC SX Metal Avoid Laser Fiber Optic Adapter/Coupler με φλέβα
7235007	SC DX Metal Avoid Διορθωτής/Συνδετήρας οπτικών ινών με φλάντσα
7235008	Υβριδικός προσαρμογός/σύνδεσμος οπτικών ινών SC-FC SX
7235009	Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών SC-FC DX
7235010	FC-ST SX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235011	FC-ST DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235012	SC-LC SX Υβριδικός προσαρμογός/σύνδεσμος οπτικών ινών
7235013	SC-LC DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235014	SC-ST SX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235015	SC-ST DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235016	FC SX Μεγάλος Δ-τύπου προσαρμογός/σύνδεσμος οπτικών ινών
7235017	FC SX με προσαρμογέα/σύνδεσμο οπτικών ινών ορθογώνιας φλέβας
7235018	FC με προσαρμοστή/συμπλέκτη οπτικών ινών ορθογώνιας φλέβας

Τύποι συνδέσμων

Συνδετήρας LC
Χρησιμοποιείται στις διεπαφές οπτικών ινών LC για τη σύνδεση των SFP μονάδων.

Συνδετήρας SC
Παρόμοιο με το RJ-45 αλλά πιο επίπεδο με επαφές από χαλκό αντί για λεπτές καρφίτσες χαλκού.

Συνδετήρας FC
Χρησιμοποιείται σε διεπαφές οπτικών ινών FC. Διαθέτει μεταλλική ενισχυμένη θήκη με στερέωση στροφιάς. Χρησιμοποιείται συνήθως σε πλαίσια διανομής ODF.

ST Συνδετήρας
Χρησιμοποιείται σε διεπαφές οπτικών ινών ST. Διαθέτει στρογγυλό κέλυφος με στερέωση στρογγυλοπλέγματος. Συχνά χρησιμοποιείται σε πλαίσια διανομής ινών για συνδέσεις 10Base-F.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM / ODM με την επαγγελματική ομάδα Ε&Α και την εκτεταμένη εμπειρία παραγωγής.

Προσαρμοσμένο Logo
Σχεδιασμός ετικέτας/σακούλας PE/καρτονιού

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
