Αναγνώριση Προϊόντος

Κωδικός Zion	Περιγραφή Zion

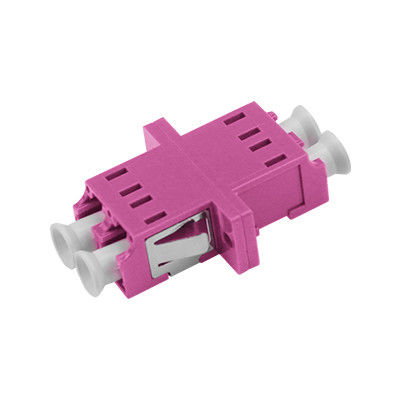

7235048	LC OM4 DX Welding Symmetry-type Adapter With Flange

Εφαρμογές

Οι προσαρμογείς οπτικών ινών συνδέουν με ακρίβεια δύο συνδέσμους για μεγιστοποίηση της μετάδοσης φωτός και ελαχιστοποίηση της απώλειας σήματος. Διαθέτουν χαμηλή απώλεια εισαγωγής, εξαιρετική εναλλαξιμότητα και υψηλή αναπαραγωγιμότητα. Κάθε προσαρμογέας υποβάλλεται σε λειτουργική δοκιμή πριν από την αποστολή για να εξασφαλιστεί η βέλτιστη απόδοση.

Περιγραφή Προϊόντος

Οι προσαρμογείς οπτικών ινών (γνωστοί και ως ζεύκτες) επιτρέπουν συνδέσεις μεταξύ των ίδιων ή διαφορετικών συνδέσμων οπτικών ινών σε οπτικές γραμμές. Διατηρούν μη αποκλειστικές οπτικές διαδρομές με ελάχιστη απώλεια, ευθυγραμμίζοντας με ακρίβεια τις ακραίες επιφάνειες των ινών. Αυτό μεγιστοποιεί τη σύζευξη της ενέργειας φωτός μεταξύ των ινών εκπομπής και λήψης, ελαχιστοποιώντας παράλληλα τον αντίκτυπο του συστήματος.

Οι προσαρμογείς Hangzhou Zion Communication προσφέρουν υψηλή επιβράδυνση φλόγας, χαμηλή απώλεια εισαγωγής, εξαιρετική ανθεκτικότητα και μεγάλο εύρος θερμοκρασίας λειτουργίας, καθιστώντας τους την ιδανική επιλογή για τηλεπικοινωνιακά δίκτυα, δίκτυα καλωδιακής τηλεόρασης, συστήματα βρόχου χρήστη και τοπικά δίκτυα.

Τεχνικές Προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
SM (OS2)	MM (OM1,2,3,4)
Μήκος κύματος λειτουργίας (nm)	1310-1550 \| 850-1300
Απώλεια εισαγωγής (dB)	≤ 0.2
Απώλεια επιστροφής (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Επαναληψιμότητα (dB)	≤ 0.2
Εναλλασσόμενη απώλεια (dB)	≤ 0.2
Ανθεκτικότητα	Η αλλαγή των 500 χρόνων παρεμβολής είναι μικρότερη από 0,20dB
Αριθμός καναλιών	Μονός πυρήνας, Διπλός πυρήνας, 4 πυρήνες
Υλικό πλαισίου	Μέταλλο ή Πλαστικό
Υλικό μανικιού	Κεραμικό ή Μέταλλο
Θερμοκρασία λειτουργίας (°C)	-40 ~ +85
Θερμοκρασία αποθήκευσης (°C)	-40 ~ +85

Σχετικοί προσαρμογείς οπτικών ινών LC-LC

Κωδικός Zion	Περιγραφή Zion
7235001	LC SX Plastic Fiber Optic Adapter/Coupler with Flange
7235002	LC DX Welding Symmetry Plastic Fiber Optic Adapter/Coupler with Flange
7235003	LC QUAD One-piece Plastic Fiber Optic Adapter/Coupler with Flange
7235004	SC Plastic Fiber Optic Adapter/Coupler with Legs
7235005	SC Cover Avoid Laser Plastic Fiber Optic Adapter/Coupler without Flange
7235006	SC SX Metal Avoid Laser Fiber Optic Adapter/Coupler with Flange
7235007	SC DX Metal Avoid Fiber Optic Adapter/Coupler with Flange
7235008	SC-FC SX Hybrid Fiber Optic Adapter/Coupler
7235009	SC-FC DX Hybrid Fiber Optic Adapter/Coupler
7235010	FC-ST SX Hybrid Fiber Optic Adapter/Coupler
7235011	FC-ST DX Hybrid Fiber Optic Adapter/Coupler
7235012	SC-LC SX Hybrid Fiber Optic Adapter/Coupler
7235013	SC-LC DX Hybrid Fiber Optic Adapter/Coupler
7235014	SC-ST SX Hybrid Fiber Optic Adapter/Coupler
7235015	SC-ST DX Hybrid Fiber Optic Adapter/Coupler
7235016	FC SX Big D-Type Fiber Optic Adapter/Coupler
7235017	FC SX With Rectangle Flange Fiber Optic Adapter/Coupler
7235018	FC With Rectangle Flange Fiber Optic Adapter/Coupler

Τύποι Συνδέσμων

Σύνδεσμος LC

Χρησιμοποιείται στη διασύνδεση οπτικών ινών LC για τη σύνδεση μονάδων SFP. Διαθέτει εύκολο στη χρήση μηχανισμό ασφάλισης modular jack (RJ). Χρησιμοποιείται συνήθως σε δρομολογητές.

Σύνδεσμος SC

Χρησιμοποιείται στη διασύνδεση οπτικών ινών SC, παρόμοιος με το RJ-45 αλλά πιο επίπεδος με επαφές στήλης χαλκού αντί για λεπτούς πείρους χαλκού.

Σύνδεσμος FC

Χρησιμοποιείται στη διασύνδεση οπτικών ινών FC με ενίσχυση μεταλλικού μανικιού και στερέωση με κοχλία. Χρησιμοποιείται συνήθως σε πλαίσια διανομής ODF.

Σύνδεσμος ST

Χρησιμοποιείται στη διασύνδεση οπτικών ινών ST με στρογγυλό κέλυφος και στερέωση με κοχλία. Χρησιμοποιείται συνήθως σε πλαίσια διανομής ινών για συνδέσεις 10Base-F.

Υπηρεσίες OEM/ODM

Η Zion Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM/ODM με την επαγγελματική μας ομάδα R&D, συμπεριλαμβανομένων:

Προσαρμοσμένο λογότυπο
Σχεδιασμός ετικέτας/PE bag/Χαρτοκιβωτίου

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	≤ Προσαρμογέας οπτικών ινών 0 , 2 dB εναλλασσόμενης απώλειας , Οπτικός σύνδεσμος με κεραμικό ή μεταλλικό χιτώνιο

LC OM4 DX Συμμετρικός Συγκολλητικός Οπτικός Προσαρμογέας Ίνας με Φλάντζα και ≤ 0.2dB Εναλλασσόμενη Απώλεια

≤ Προσαρμογέας οπτικών ινών 0

2 dB εναλλασσόμενης απώλειας

Οπτικός σύνδεσμος με κεραμικό ή μεταλλικό χιτώνιο
