Επισκόπηση Προϊόντος

Προσαρμογέας οπτικών ινών ακριβείας σχεδιασμένος για τη σύνδεση συνδέσμων LC OM4 QUAD χωρίς φλάντζα, εξασφαλίζοντας βέλτιστη μετάδοση φωτός με ελάχιστη απώλεια.

Αναγνώριση Προϊόντος

Κωδικός Zion	Περιγραφή Zion

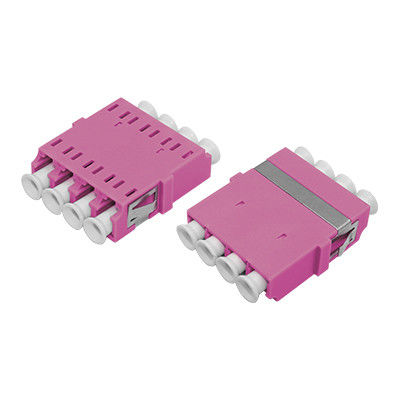

7235053	LC OM4 QUAD Προσαρμογέας ενός τεμαχίου χωρίς φλάντζα

Εφαρμογές

Συνδέοντας δύο συνδέσμους με ακρίβεια, οι προσαρμογείς οπτικών ινών επιτρέπουν την αποτελεσματική μετάδοση πηγών φωτός, ελαχιστοποιώντας παράλληλα την απώλεια. Αυτοί οι προσαρμογείς διαθέτουν χαμηλή απώλεια εισαγωγής, εξαιρετική εναλλαξιμότητα και αναπαραγωγιμότητα. Κάθε προσαρμογέας υποβάλλεται σε λειτουργική δοκιμή πριν από την αποστολή.

Περιγραφή Προϊόντος

Οι προσαρμογείς οπτικών ινών υλοποιούν συνδέσεις μεταξύ των ίδιων ή διαφορετικών ενεργών συνδέσμων οπτικών ινών σε γραμμές ινών, εξασφαλίζοντας τη συνέχεια της οπτικής διαδρομής με ελάχιστη απώλεια. Συνδέουν με ακρίβεια τις ακραίες επιφάνειες των ινών για μεγιστοποίηση της μετάδοσης της φωτεινής ενέργειας και της απόδοσης σύζευξης, ελαχιστοποιώντας παράλληλα τον αντίκτυπο στο σύστημα. Αυτά τα παθητικά εξαρτήματα είναι κατάλληλα για τηλεπικοινωνιακά δίκτυα, δίκτυα καλωδιακής τηλεόρασης, συστήματα βρόχου χρήστη και τοπικά δίκτυα.

Οι προσαρμογείς Hangzhou Zion Communication διαθέτουν υψηλή επιβράδυνση φλόγας, χαμηλή απώλεια εισαγωγής, υψηλή ανθεκτικότητα και μεγάλο εύρος θερμοκρασίας λειτουργίας.

Επίσης γνωστοί ως ζεύκτες, οι προσαρμογείς οπτικών ινών είναι συμπαγείς συσκευές σχεδιασμένες για τον τερματισμό ή τη σύνδεση καλωδίων οπτικών ινών και συνδέσμων μεταξύ δύο γραμμών οπτικών ινών.

Τεχνικές Προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Μήκος κύματος λειτουργίας (nm)		1310-1550	850-1300
Απώλεια εισαγωγής (dB)	≤ 0.2
Απώλεια επιστροφής (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Επαναληψιμότητα (dB)	≤ 0.2
Εναλλασσόμενη απώλεια (dB)	≤ 0.2
Ανθεκτικότητα	Η αλλαγή των 500 χρόνων παρεμβολής είναι μικρότερη από 0.20dB
Αριθμός καναλιών	Μονός πυρήνας, Διπλός πυρήνας, 4 πυρήνες
Υλικό πλαισίου	Μέταλλο ή Πλαστικό
Υλικό μανικιού	Κεραμικό ή Μέταλλο
Θερμοκρασία λειτουργίας (°C)	-40 ~ +85
Θερμοκρασία αποθήκευσης (°C)	-40 ~ +85

Σχετικοί προσαρμογείς οπτικών ινών LC-LC

Κωδικός Zion	Περιγραφή Zion
7235001	LC SX Πλαστικός προσαρμογέας/ζεύκτης οπτικών ινών με φλάντζα
7235002	LC Dx Συμμετρικός συγκολλητικός πλαστικός προσαρμογέας/ζεύκτης οπτικών ινών με φλάντζα
7235003	LC QUAD Πλαστικός προσαρμογέας/ζεύκτης οπτικών ινών ενός τεμαχίου με φλάντζα
7235004	SC Πλαστικός προσαρμογέας/ζεύκτης οπτικών ινών με πόδια
7235005	SC Κάλυμμα Αποφυγή λέιζερ Πλαστικός προσαρμογέας/ζεύκτης οπτικών ινών χωρίς φλάντζα
7235006	SC SX Μεταλλικός Αποφυγή λέιζερ προσαρμογέας/ζεύκτης οπτικών ινών με φλάντζα
7235007	SC DX Μεταλλικός Αποφυγή προσαρμογέα/ζεύκτη οπτικών ινών με φλάντζα
7235008	SC-FC SX Υβριδικός προσαρμογέας/ζεύκτης οπτικών ινών
7235009	SC-FC DX Υβριδικός προσαρμογέας/ζεύκτης οπτικών ινών
7235010	FC-ST SX Υβριδικός προσαρμογέας/ζεύκτης οπτικών ινών
7235011	FC-ST DX Υβριδικός προσαρμογέας/ζεύκτης οπτικών ινών
7235012	SC-LC SX Υβριδικός προσαρμογέας/ζεύκτης οπτικών ινών
7235013	SC-LC DX Υβριδικός προσαρμογέας/ζεύκτης οπτικών ινών
7235014	SC-ST SX Υβριδικός προσαρμογέας/ζεύκτης οπτικών ινών
7235015	SC-ST DX Υβριδικός προσαρμογέας/ζεύκτης οπτικών ινών
7235016	FC SX Μεγάλος προσαρμογέας/ζεύκτης οπτικών ινών τύπου D
7235017	FC SX Με ορθογώνια φλάντζα προσαρμογέας/ζεύκτης οπτικών ινών
7235018	FC Με ορθογώνια φλάντζα προσαρμογέας/ζεύκτης οπτικών ινών

Τύποι συνδέσμων

Σύνδεσμος LC: Χρησιμοποιείται στη διασύνδεση οπτικών ινών LC για τη σύνδεση μονάδων SFP. Διαθέτει εύκολο στη χρήση μηχανισμό ασφάλισης υποδοχής. Χρησιμοποιείται συνήθως σε δρομολογητές.

Σύνδεσμος SC: Χρησιμοποιείται στη διασύνδεση οπτικών ινών SC, παρόμοιος με τον RJ-45 αλλά πιο επίπεδος με επαφές στήλης χαλκού αντί για λεπτούς πείρους χαλκού.

Σύνδεσμος FC: Διαθέτει εξωτερική ενίσχυση μεταλλικού μανικιού με στερέωση με κοχλία. Χρησιμοποιείται συνήθως στην πλευρά ODF (πλαίσια διανομής).

Σύνδεσμος ST: Σχεδιασμός στρογγυλού περιβλήματος με στερέωση με κοχλία. Χρησιμοποιείται συνήθως σε πλαίσια διανομής ινών και συνδέσεις 10Base-F.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM/ODM με υποστήριξη επαγγελματικής ομάδας Ε&Α:

Προσαρμοσμένο λογότυπο
Σχεδιασμός ετικέτας/τσάντας PE/χαρτοκιβωτίου

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	≤ Προσαρμογέας οπτικών ινών 0 , 2 dB εναλλασσόμενης απώλειας , Οπτικός σύνδεσμος με κεραμικό ή μεταλλικό χιτώνιο

LC OM4 QUAD μονότμηνος προσαρμογός οπτικών ινών με εναλλασσόμενη απώλεια ≤ 0,2dB και κεραμικό ή μεταλλικό μανίκι για μεγάλη θερμοκρασία λειτουργίας
