Αναγνώριση προϊόντος

Κώδικας Σιών	Περιγραφή Zion

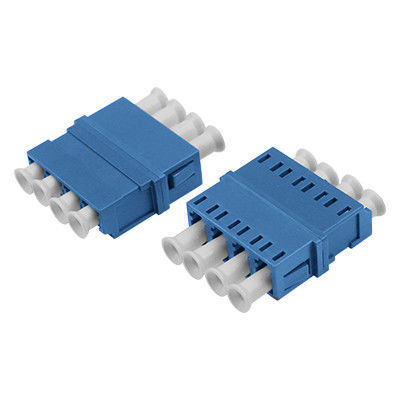

7235065	Ασύμμετρος προσαρμογέας συγκόλλησης LC UPC QUAD χωρίς φλάντζα

Εφαρμογές

Οι προσαρμογείς οπτικών ινών συνδέουν με ακρίβεια δύο υποδοχές για να μεγιστοποιήσουν τη μετάδοση του φωτός και να ελαχιστοποιήσουν την απώλεια σήματος. Αυτά τα εξαρτήματα διαθέτουν χαμηλή απώλεια εισαγωγής, εξαιρετική εναλλαξιμότητα και αποδεδειγμένη αναπαραγωγιμότητα. Κάθε προσαρμογέας υποβάλλεται σε λειτουργική δοκιμή πριν από την αποστολή για να διασφαλιστεί η αξιοπιστία.

Περιγραφή προϊόντος

Οι προσαρμογείς οπτικών ινών επιτρέπουν τη σύνδεση μεταξύ των ίδιων ή διαφορετικών συνδέσμων οπτικών ινών εντός οπτικών γραμμών. Διατηρούν αδιάλειπτα οπτικά μονοπάτια με ελάχιστη υποβάθμιση του σήματος ευθυγραμμίζοντας με ακρίβεια τις ακραίες όψεις των ινών. Αυτό μεγιστοποιεί τη σύζευξη φωτεινής ενέργειας μεταξύ των ινών εκπομπής και λήψης, ενώ ελαχιστοποιεί την επίδραση του συστήματος.

Γνωστές και ως ζεύκτες, αυτές οι συσκευές τερματίζουν ή συνδέουν καλώδια οπτικών ινών και συνδέσμους μεταξύ οπτικών γραμμών. Οι προσαρμογείς επικοινωνίας Hangzhou Zion προσφέρουν υψηλή επιβράδυνση φλόγας, χαμηλή απώλεια εισαγωγής, εξαιρετική αντοχή και μεγάλο εύρος θερμοκρασίας λειτουργίας.

Τεχνικές Προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Μήκος κύματος λειτουργίας (nm)	SM (OS2): 1310-1550 ΜΜ (ΟΜ1,2,3,4): 850-1300
Απώλεια εισαγωγής (dB)	≤ 0,2
Απώλεια επιστροφής (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| Η/Υ ≥30
Επαναληψιμότητα (dB)	≤ 0,2
Εναλλασσόμενη απώλεια (dB)	≤ 0,2
Αντοχή	Αλλαγή 500 παρεμβολών < 0,20dB
Αριθμός καναλιών	Μονός πυρήνας, Διπύρηνος, 4πύρηνος
Υλικό πλαισίου	Μέταλλο ή Πλαστικό
Υλικό μανικιών	Κεραμικό ή μέταλλο
Θερμοκρασία λειτουργίας (°C)	-40 ~ +85
Θερμοκρασία αποθήκευσης (°C)	-40 ~ +85

Σχετικοί προσαρμογείς οπτικών ινών LC-LC

Κώδικας Σιών	Περιγραφή Zion
7235001	Πλαστικός προσαρμογέας οπτικών ινών LC SX με φλάντζα
7235002	LC Dx Welding Symmetry Πλαστικός προσαρμογέας οπτικών ινών/σύζευξη με φλάντζα
7235003	LC QUAD Μονοκόμματος Προσαρμογέας/Σύνδεσμος Πλαστικών Οπτικών Ινών με Φλάντζα
7235004	Πλαστικός προσαρμογέας οπτικών ινών SC με πόδια
7235005	Κάλυμμα SC Αποφύγετε τον προσαρμογέα/συζευκτήρα οπτικών ινών από πλαστικό λέιζερ χωρίς φλάντζα
7235006	SC SX Metal Αποφύγετε Laser Optic Fiber Adapter/Coupler with Flange
7235007	SC DX Metal Αποφύγετε Προσαρμογέας/Σύνδεσμος οπτικών ινών με φλάντζα
7235008	SC-FC SX Hybrid Optic Fiber Adapter/Coupler
7235009	SC-FC DX Hybrid Optic Fiber Adapter/Coupler
7235010	FC-ST SX Hybrid Optic Fiber Adapter/Coupler
7235011	FC-ST DX Hybrid Optic Fiber Adapter/Coupler
7235012	SC-LC SX Hybrid Optic Fiber Adapter/Coupler
7235013	SC-LC DX Hybrid Optic Fiber Adapter/Coupler
7235014	SC-ST SX Hybrid Optic Fiber Adapter/Coupler
7235015	SC-ST DX Hybrid Optic Fiber Adapter/Coupler
7235016	FC SX Big D-Type Optic Fiber Adapter/Coupler
7235017	FC SX με προσαρμογέα/συζευκτήρα οπτικών ινών ορθογώνιας φλάντζας
7235018	FC Με προσαρμογέα/συζευκτήρα οπτικών ινών ορθογώνιας φλάντζας

Τύποι συνδετήρων

Υποδοχή LC

Χρησιμοποιείται στη διεπαφή οπτικών ινών LC για τη σύνδεση μονάδων SFP. Διαθέτει εύχρηστο αρθρωτό μηχανισμό ασφάλισης γρύλου. Χρησιμοποιείται συνήθως σε δρομολογητές.

Υποδοχή SC

Χρησιμοποιείται στη διεπαφή οπτικών ινών SC. Παρόμοιο με το RJ-45 αλλά πιο κολακευμένο με επαφές χάλκινης στήλης αντί για λεπτές χάλκινες ακίδες.

Υποδοχή FC

Χρησιμοποιείται σε διασύνδεση οπτικών ινών FC με εξωτερική ενίσχυση μεταλλικού χιτωνίου και στερέωση με περιστρεφόμενη πόρπη. Συνήθως χρησιμοποιείται σε πλαίσια διανομής ODF.

Βύσμα ST

Χρησιμοποιείται στη διεπαφή οπτικών ινών ST με στρογγυλό κέλυφος και κούμπωμα. Χρησιμοποιείται συνήθως σε πλαίσια διανομής ινών για συνδέσεις 10Base-F.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM/ODM με την επαγγελματική μας ομάδα Ε&Α. Οι υπηρεσίες περιλαμβάνουν προσαρμοσμένα λογότυπα και σχεδιασμό ετικετών/σακούλας PE/χαρτοκιβωτίων για να ανταποκρίνονται στις συγκεκριμένες απαιτήσεις σας.

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	≤ Προσαρμογέας οπτικών ινών 0 , 2 dB εναλλασσόμενης απώλειας , Οπτικός σύνδεσμος με κεραμικό ή μεταλλικό χιτώνιο

LC UPC QUAD Ασύμμετρος Προσαρμογέας Σύνδεσης Οπτικών Ινών με Συγκόλληση με ≤ 0.2dB Εναλλασσόμενη Απώλεια και Κεραμικό ή Μεταλλικό Δακτύλιο για Ευρύ Φάσμα Θερμοκρασιών
