Επισκόπηση Προϊόντος

Ο προσαρμογέας/συνδετήρας οπτικών ινών SC OM4 With Legs παρέχει αξιόπιστες λύσεις συνδεσιμότητας για διάφορους τύπους οπτικών ινών, συμπεριλαμβανομένων των LC, FC, ST και άλλων.

Πληροφορίες Προϊόντος Zion

Κωδικός Zion	Περιγραφή Zion
7235095	SC OM4 With Legs Fiber Optic Adapter/Coupler

Εφαρμογές

Συνδέοντας δύο συνδέσμους με ακρίβεια, οι προσαρμογείς οπτικών ινών επιτρέπουν την αποτελεσματική μετάδοση πηγών φωτός, ελαχιστοποιώντας παράλληλα την απώλεια. Αυτοί οι προσαρμογείς διαθέτουν χαμηλή απώλεια εισαγωγής, εξαιρετική εναλλαξιμότητα και αναπαραγωγιμότητα. Κάθε προσαρμογέας υποβάλλεται σε λειτουργικό έλεγχο πριν από την αποστολή.

Περιγραφή Προϊόντος

Οι προσαρμογείς οπτικών ινών υλοποιούν συνδέσεις μεταξύ των ίδιων ή διαφορετικών ενεργών συνδέσμων οπτικών ινών σε γραμμές οπτικών ινών, διασφαλίζοντας τη συνέχεια της οπτικής διαδρομής με ελάχιστη απώλεια. Συνδέουν με ακρίβεια τις ακραίες επιφάνειες των ινών για να μεγιστοποιήσουν τη μετάδοση της ενέργειας του φωτός και την απόδοση σύζευξης, ελαχιστοποιώντας παράλληλα τον αντίκτυπο στο σύστημα.

Οι προσαρμογείς οπτικών ινών, που ονομάζονται επίσης συνδετήρες, είναι μικρές συσκευές σχεδιασμένες να τερματίζουν ή να συνδέουν καλώδια οπτικών ινών ή συνδέσμους μεταξύ δύο γραμμών οπτικών ινών.

Τεχνικές Προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Λειτουργικό Μήκος Κύματος (nm)		1310-1550	850-1300
Απώλεια Εισαγωγής (dB)	≤ 0.2
Απώλεια Επιστροφής (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Επαναληψιμότητα (dB)	≤ 0.2
Εναλλασσόμενη Απώλεια (dB)	≤ 0.2
Ανθεκτικότητα	Η αλλαγή των 500 χρόνων παρεμβολής είναι μικρότερη από 0,20dB
Αριθμός Καναλιών	Μονός πυρήνας, Διπλός πυρήνας, 4 πυρήνες
Υλικό Πλαισίου	Μέταλλο ή Πλαστικό
Υλικό Μανικιού	Κεραμικό ή Μέταλλο
Θερμοκρασία Λειτουργίας (°C)	-40 ~ +85
Θερμοκρασία Αποθήκευσης (°C)	-40 ~ +85

Σχετικοί Προσαρμογείς Οπτικών Ινών

Κωδικός Zion	Περιγραφή Zion
7235001	LC SX Plastic Fiber Optic Adapter/Coupler with Flange
7235002	LC Dx Welding Symmetry Plastic Fiber Optic Adapter/Coupler with Flange
7235003	LC QUAD One-piece Plastic Fiber Optic Adapter/Coupler with Flange
7235004	SC Plastic Fiber Optic Adapter/Coupler with Legs
7235005	SC Cover Avoid Laser Plastic Fiber Optic Adapter/Coupler without Flange
7235006	SC SX Metal Avoid Laser Fiber Optic Adapter/Coupler with Flange
7235007	SC DX Metal Avoid Fiber Optic Adapter/Coupler with Flange
7235008	SC-FC SX Hybrid Fiber Optic Adapter/Coupler
7235009	SC-FC DX Hybrid Fiber Optic Adapter/Coupler
7235010	FC-ST SX Hybrid Fiber Optic Adapter/Coupler
7235011	FC-ST DX Hybrid Fiber Optic Adapter/Coupler
7235012	SC-LC SX Hybrid Fiber Optic Adapter/Coupler
7235013	SC-LC DX Hybrid Fiber Optic Adapter/Coupler
7235014	SC-ST SX Hybrid Fiber Optic Adapter/Coupler
7235015	SC-ST DX Hybrid Fiber Optic Adapter/Coupler
7235016	FC SX Big D-Type Fiber Optic Adapter/Coupler
7235017	FC SX With Rectangle Flange Fiber Optic Adapter/Coupler
7235018	FC With Rectangle Flange Fiber Optic Adapter/Coupler

Τύποι Συνδέσμων

Διασύνδεση LC: Χρησιμοποιείται σε διεπαφές οπτικών ινών LC για τη σύνδεση μονάδων SFP. Διαθέτει εύκολο στη χρήση μηχανισμό ασφάλισης υποδοχής.

Διασύνδεση SC: Χρησιμοποιείται σε διεπαφές οπτικών ινών SC. Διαθέτει επίπεδο σχεδιασμό με πείρους επαφής χαλκού.

Διασύνδεση FC: Χρησιμοποιείται σε διεπαφές οπτικών ινών FC. Διαθέτει ενίσχυση μεταλλικού μανικιού και στερέωση με πεταλούδα.

Διασύνδεση ST: Χρησιμοποιείται σε διεπαφές οπτικών ινών ST. Διαθέτει στρογγυλό σχεδιασμό κελύφους με στερέωση με πεταλούδα.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM/ODM με την επαγγελματική μας ομάδα R&D:

Προσαρμοσμένο Λογότυπο
Σχεδιασμός ετικέτας/τσάντας PE/χαρτοκιβωτίου

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	Sc OM4 με τα πόδια , Προσαρμοστής οπτικών ινών με τα πόδια , Προσαρμοστής Sc OM4

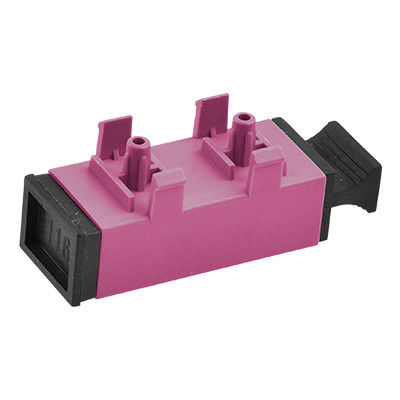

SC OM4 Οπτικός Προσαρμογέας Ίνας με Πόδια και Κεραμικό Δακτύλιο για Οπτικές Συνδέσεις Υψηλής Απόδοσης
