Επισκόπηση του προϊόντος

SC UPC SX Adapter Without Flange Ο προσαρμογός/σύνδεσμος οπτικών ινών SC, LC, FC, ST, APC, UPC σε SX, DX,και διαμορφώσεις QUAD με 0.9/2.0/3.0mm συμμετρία συγκόλλησης και πλαστική/υβριδική κατασκευή.

Ταυτοποίηση προϊόντος

Κώδικας Σιών	Περιγραφή της Σιών
7235100	SC UPC SX Προσαρμοστής χωρίς φλέβα Προσαρμοστής/συμπλέκτη οπτικών ινών

Εφαρμογές

Συνδέει με ακρίβεια δύο συνδέσμους για να μεγιστοποιήσει τη μετάδοση του φωτός και να ελαχιστοποιήσει την απώλεια σήματος
Χαρακτηριστικά χαμηλής απώλειας εισαγωγής, εξαιρετικής εναλλακτικότητας και αναπαραγωγικότητας
Κάθε προσαρμογέα υποβάλλεται σε λειτουργικές δοκιμές πριν από την αποστολή

Περιγραφή του προϊόντος

Ο προσαρμογός οπτικών ινών επιτρέπει τη σύνδεση των ίδιων ή διαφορετικών ενεργών συνδέσεων οπτικών ινών σε γραμμές οπτικών ινών, εξασφαλίζοντας αδιάλειπτες οπτικές διαδρομές με ελάχιστη απώλεια.Ακριβώς ευθυγραμμίζει τις άκρες των ινών για να μεγιστοποιήσει τη μετάδοση της ενέργειας φωτός και να βελτιστοποιήσει τη σύνδεση με τις δέκτες ίνες.

Ως μέρος οπτικών παθητικών εξαρτημάτων, οι εν λόγω προσαρμογείς είναι κατάλληλοι για δίκτυα τηλεπικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, συστήματα κυκλώματος χρήστη και δίκτυα τοπικής περιοχής.

Οι προσαρμογείς Hangzhou Zion Communication διαθέτουν υψηλή καθυστέρηση φλόγας, χαμηλή απώλεια εισαγωγής, εξαιρετική αντοχή και ευρύ φάσμα θερμοκρασίας λειτουργίας.

Επίσης γνωστοί ως συνδετήρες, οι προσαρμογείς οπτικών ινών είναι συμπαγείς συσκευές που έχουν σχεδιαστεί για να τερματίζουν ή να συνδέουν καλώδια οπτικών ινών και συνδέσμους μεταξύ δύο γραμμών οπτικών ινών.

Τεχνικές προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC
Διάταξη λειτουργίας	1310-1550 (SM/OS2)2,3,4)
Απώλεια εισαγωγής (dB)	≤ 0.2
Απώλεια επιστροφής (dB)	PC ≥45 UPC ≥50 APC ≥60 PC ≥30
Επαναληψιμότητα (dB)	≤ 0.2
Αλλακτική απώλεια (dB)	≤ 0.2
Δυνατότητα	Αλλαγή 500 παρεμβάσεων μικρότερη από 0,20 dB
Αριθμός καναλιών	Μονό πυρήνα, διπλό πυρήνα, 4 πυρήνες
Υλικό πλαισίου	Μεταλλικά ή πλαστικά
Υλικό μανίκας	Κεραμικά ή μεταλλικά
Θερμοκρασία λειτουργίας	-40°C έως +85°C
Θέρμανση αποθήκευσης	-40°C έως +85°C

Συγγενικά προϊόντα προσαρμογών οπτικών ινών

Κώδικας Σιών	Περιγραφή της Σιών
7235001	Διορθωτής/συνδετήρας από πλαστικές οπτικές ίνες LC SX με φλάντσα
7235002	Εναλλακτικές συσκευές που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή ηλεκτρικών συστοιχιών
7235003	ΛC QUAD Μονότμημα πλαστικών οπτικών ινών προσαρμογέα/σύνδεσμο με φλάντσα
7235004	Εναλλακτικός συνδετήρας/συμπλέκτης από πλαστικές οπτικές ίνες με πόδια
7235005	Κάλυψη SC Αποφύγετε τον προσαρμογέα/συνδετήρα οπτικών ινών λέιζερ-πλαστικής χωρίς φλέβα
7235006	SC SX Metal Avoid Laser Fiber Optic Adapter/Coupler με φλέβα
7235007	SC DX Metal Avoid Διορθωτής/Συνδετήρας οπτικών ινών με φλάντσα
7235008	Υβριδικός προσαρμογός/σύνδεσμος οπτικών ινών SC-FC SX
7235009	Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών SC-FC DX
7235010	FC-ST SX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235011	FC-ST DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235012	SC-LC SX Υβριδικός προσαρμογός/σύνδεσμος οπτικών ινών
7235013	SC-LC DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235014	SC-ST SX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235015	SC-ST DX Υβριδικό προσαρμογέα/σύνδεσμο οπτικών ινών
7235016	FC SX Μεγάλος Δ-τύπου προσαρμογός/σύνδεσμος οπτικών ινών
7235017	FC SX με προσαρμογέα/σύνδεσμο οπτικών ινών ορθογώνιας φλέβας
7235018	FC με προσαρμοστή/συμπλέκτη οπτικών ινών ορθογώνιας φλέβας

Τύποι συνδέσμων

Συνδετήρας LC

Χρησιμοποιείται σε διεπαφή οπτικών ινών LC για τη σύνδεση συνδετήρων SFP. Διαθέτει εύκολο στη λειτουργία μηχανισμό κλειδαριού modular jack (RJ).

Συνδετήρας SC

Χρησιμοποιείται σε διεπαφή οπτικών ινών SC, παρόμοια με το RJ-45 αλλά πιο επίπεδη.

Συνδετήρας FC

Χρησιμοποιείται σε διεπαφή οπτικών ινών FC με εξωτερική ενίσχυση μεταλλικού μανδύα και στερέωση στρογγυλοειδούς.

ST Συνδετήρας

Χρησιμοποιείται σε διασύνδεση οπτικών ινών ST με στρογγυλό κέλυφος και στερέωση στρογγυλοπλέγματος.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM/ODM με την υποστήριξη επαγγελματικής ομάδας Ε&Α:

Προσαρμοσμένο Logo
Σχεδιασμός ετικέτας/σακούλας PE/καρτονιού

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	SX ενιαίος πυρήνας προσαρμοστών , SX προσαρμοστής χωρίς φλάντζα , SX μέταλλο προσαρμοστών

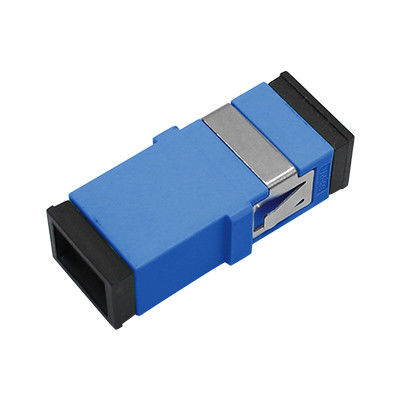

SC UPC SX Διορθωτής οπτικών ινών χωρίς φλάντζη με μεταλλικό ή πλαστικό πλαίσιο και κεραμικό ή μεταλλικό μανίκι
