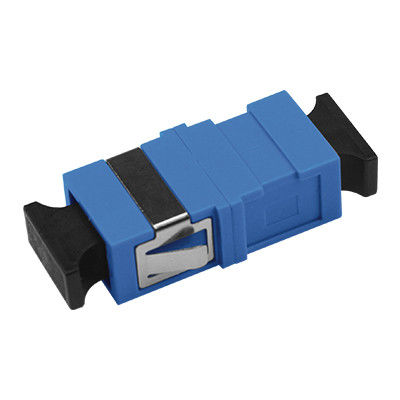

SC UPC SX Welding Adapter Without Flange Fiber Optic

SC UPC SX Welding Adapter Without Flange Fiber Optic Adapter/Coupler

SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Welding Symmetry Plastic/Hybrid OPTIC ADAPTER/COUPLER

Αναγνώριση Προϊόντος

Κωδικός Zion	Περιγραφή Zion
7235102	SC UPC SX Welding Adapter Without Flange Fiber Optic Adapter/Coupler

Εφαρμογές

Συνδέοντας δύο συνδέσμους με ακρίβεια, οι προσαρμογείς οπτικών ινών επιτρέπουν την αποτελεσματική μετάδοση των πηγών φωτός, ελαχιστοποιώντας παράλληλα την απώλεια
Διαθέτει χαμηλή απώλεια εισαγωγής, εξαιρετική εναλλαξιμότητα και αναπαραγωγιμότητα
Κάθε προσαρμογέας υποβάλλεται σε λειτουργική δοκιμή πριν από την αποστολή

Περιγραφή Προϊόντος

Ο προσαρμογέας οπτικών ινών υλοποιεί συνδέσεις μεταξύ των ίδιων ή διαφορετικών ενεργών συνδέσμων οπτικών ινών σε γραμμές οπτικών ινών, διασφαλίζοντας τη συνέχεια της οπτικής διαδρομής με ελάχιστη απώλεια.

Συνδέει με ακρίβεια τις ακραίες επιφάνειες των ινών για να μεγιστοποιήσει τη μετάδοση της ενέργειας του φωτός από τις ίνες εξόδου στις ίνες λήψης, ελαχιστοποιώντας τον αντίκτυπο του συστήματος κατά τη διάρκεια της παρέμβασης οπτικής σύνδεσης.

Ανήκοντας στον τομέα των οπτικών παθητικών εξαρτημάτων, αυτοί οι προσαρμογείς χρησιμοποιούνται σε τηλεπικοινωνιακά δίκτυα, δίκτυα καλωδιακής τηλεόρασης, συστήματα βρόχου χρήστη και τοπικά δίκτυα.

Οι προσαρμογείς Hangzhou Zion Communication διαθέτουν υψηλή επιβράδυνση φλόγας, χαμηλή απώλεια εισαγωγής, υψηλή ανθεκτικότητα και μεγάλο εύρος θερμοκρασίας λειτουργίας.

Οι προσαρμογείς οπτικών ινών, που ονομάζονται επίσης ζεύκτες, είναι συμπαγείς συσκευές σχεδιασμένες για τον τερματισμό ή τη σύνδεση καλωδίων οπτικών ινών ή συνδέσμων μεταξύ δύο γραμμών οπτικών ινών.

Τεχνικές Προδιαγραφές

Παράμετρος	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Μήκος κύματος λειτουργίας (nm)		1310-1550	850-1300
Απώλεια εισαγωγής (dB)	≤ 0.2
Απώλεια επιστροφής (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Επαναληψιμότητα (dB)	≤ 0.2
Εναλλασσόμενη απώλεια (dB)	≤ 0.2
Ανθεκτικότητα	Η αλλαγή των 500 χρόνων παρεμβολής είναι μικρότερη από 0,20dB
Αριθμός καναλιών	Μονός πυρήνας, Διπλός πυρήνας, 4 πυρήνες
Υλικό πλαισίου	Μέταλλο ή Πλαστικό
Υλικό μανικιού	Κεραμικό ή Μέταλλο
Θερμοκρασία λειτουργίας (°C)	-40 έως +85
Θερμοκρασία αποθήκευσης (°C)	-40 έως +85

Σχετικοί προσαρμογείς οπτικών ινών

Κωδικός Zion	Περιγραφή Zion
7235001	LC SX Plastic Fiber Optic Adapter/Coupler with Flange
7235002	LC Dx Welding Symmetry Plastic Fiber Optic Adapter/Coupler with Flange
7235003	LC QUAD One-piece Plastic Fiber Optic Adapter/Coupler with Flange
7235004	SC Plastic Fiber Optic Adapter/Coupler with Legs
7235005	SC Cover Avoid Laser Plastic Fiber Optic Adapter/Coupler without Flange
7235006	SC SX Metal Avoid Laser Fiber Optic Adapter/Coupler with Flange
7235007	SC DX Metal Avoid Fiber Optic Adapter/Coupler with Flange
7235008	SC-FC SX Hybrid Fiber Optic Adapter/Coupler
7235009	SC-FC DX Hybrid Fiber Optic Adapter/Coupler
7235010	FC-ST SX Hybrid Fiber Optic Adapter/Coupler
7235011	FC-ST DX Hybrid Fiber Optic Adapter/Coupler
7235012	SC-LC SX Hybrid Fiber Optic Adapter/Coupler
7235013	SC-LC DX Hybrid Fiber Optic Adapter/Coupler
7235014	SC-ST SX Hybrid Fiber Optic Adapter/Coupler
7235015	SC-ST DX Hybrid Fiber Optic Adapter/Coupler
7235016	FC SX Big D-Type Fiber Optic Adapter/Coupler
7235017	FC SX With Rectangle Flange Fiber Optic Adapter/Coupler
7235018	FC With Rectangle Flange Fiber Optic Adapter/Coupler

Τύποι Συνδέσμων

Σύνδεσμος LC

Χρησιμοποιείται σε διεπαφές οπτικών ινών LC για τη σύνδεση συνδέσμων μονάδας SFP. Διαθέτει εύκολο στη χρήση μηχανισμό ασφάλισης modular jack (RJ). Χρησιμοποιείται συνήθως σε δρομολογητές.

Σύνδεσμος SC

Χρησιμοποιείται σε διεπαφές οπτικών ινών SC. Μοιάζει με τη διασύνδεση RJ-45, αλλά είναι πιο επίπεδη με επαφές στήλης χαλκού αντί για λεπτές ακίδες χαλκού.

Σύνδεσμος FC

Χρησιμοποιείται σε διεπαφές οπτικών ινών FC. Διαθέτει εξωτερική ενίσχυση μεταλλικού μανικιού και μέθοδο στερέωσης με κοχλία. Χρησιμοποιείται συνήθως στην πλευρά ODF (πλαίσια διανομής).

Σύνδεσμος ST

Χρησιμοποιείται σε διεπαφές οπτικών ινών ST. Διαθέτει στρογγυλό κέλυφος και στερέωση με κοχλία. Χρησιμοποιείται συνήθως σε πλαίσια διανομής ινών και συνδέσεις 10Base-F.

Υπηρεσίες OEM/ODM

Η ZION Communication προσφέρει ολοκληρωμένες υπηρεσίες OEM/ODM που υποστηρίζονται από την επαγγελματική μας ομάδα Ε&Α.

Προσαρμοσμένο λογότυπο
Σχεδιασμός ετικέτας/τσάντας PE/χαρτοκιβωτίου

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Εναλλασσόμενη απώλεια (dB):	≤ 0,2	Αντοχή:	Η αλλαγή της παρεμβολής 500 φορές είναι λιγότερο από 0.20dB
Αριθμός καναλιών:	Ενιαίος πυρήνας, διπλός πυρήνας, πυρήνας 4	Υλικό πλαισίου:	Μέταλλο ή πλαστικό
Υλικό μανίκας:	Κεραμικό ή μέταλλο	Θερμοκρασία λειτουργίας (°C):	-40 ~ +85
Θερμοκρασία αποθήκευσης (℃):	-40 ~ +85
Επισημαίνω:	Προσαρμοστής συγκόλλησης Sc UPC , Κεραμικός συζευκτήρας ινών Sc , Ενιαίος προσαρμοστής συγκόλλησης πυρήνων

SC UPC SX Προσαρμοστής ινών οπτικής συγκόλλησης χωρίς φλάντζη με κεραμικό μανδύα και χαμηλή απώλεια εισαγωγής

Προσαρμοστής συγκόλλησης Sc UPC

Κεραμικός συζευκτήρας ινών Sc

Ενιαίος προσαρμοστής συγκόλλησης πυρήνων
