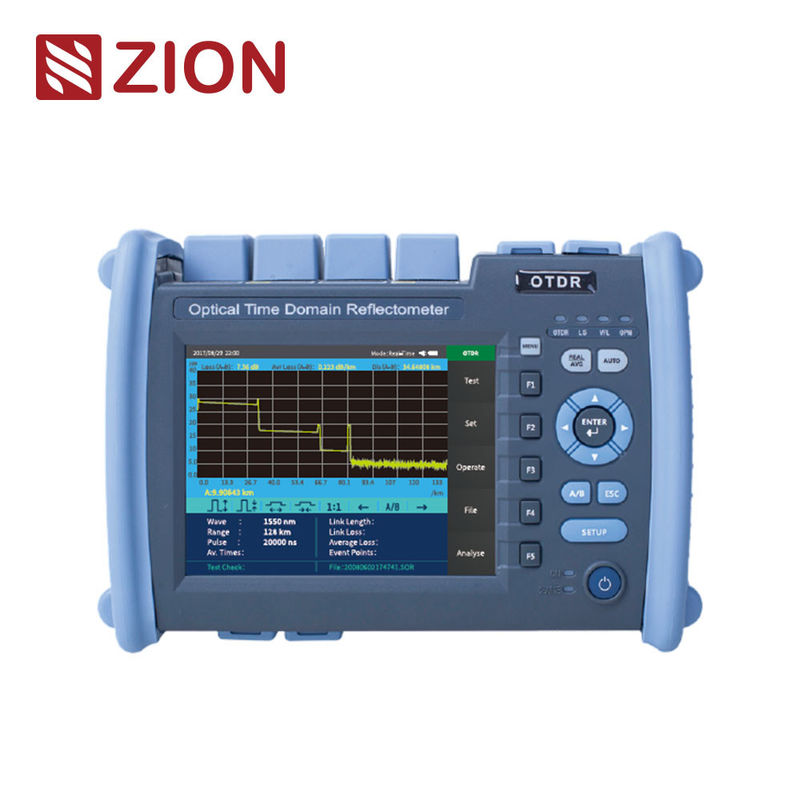

| Το ZCOTDR-6000P PON OTDR υιοθετεί 5,6 ιντσών έγχρωμη οθόνη, διπλή λειτουργία πλήκτρου και αφής. Έχει μέγιστο δυναμικό εύρος 45dB και μπορεί να διεισδύσει σε οπτικό διαχωριστή 1:32 σε δοκιμή δικτύου PON.Όλο το μηχάνημα ενσωματώνει την τοποθεσία οπτικής βλάβης, Χάρτης γεγονότων, οπτικό μετρητή ισχύος, πηγή φωτός, δοκιμή οπτικής απώλειας, λειτουργίες οπτικής ανίχνευσης προσώπου,πολυλειτουργική ολοκλήρωση για να βοηθήσει τους πελάτες να λύσουν αποτελεσματικά τις δοκιμές πεδίου και τη συντήρησηΧρησιμοποιείται κυρίως για τη μέτρηση του μήκους, της απώλειας, της ποιότητας σύνδεσης και άλλων παραμέτρων όλων των ειδών οπτικών ινών και καλωδίων.επείγουσα επισκευή συστήματος επικοινωνίας οπτικού ινών, ανάπτυξη και μέτρηση παραγωγής καλωδίων οπτικών ινών. |
| Χαρακτηριστικά του προϊόντος |
|
|
|
|
| • Δοκιμή δικτύου PON, διάτρηση 1:32 |
 |
| • Επεξεργασία δεδομένων σε παρτίδες, εκτύπωση εντύπων εκθέσεων |
| • Επικοινωνία χωρίς διακοπή, διαδικτυακή δοκιμή |
| • Ονοματολογία στα κινεζικά και στα αγγλικά |
| • Τυπική μορφή εξόδου αρχείου SOR |
| • Διπλή λειτουργία πλήκτρα + οθόνη αφής |
| • Ενσωματωμένη PON OTDR/VFL/LS/OPM/Χάρτης γεγονότων/Αναγνώριση τελικών προσώπων/Δοκιμή οπτικής απώλειας |
| |
| Τεχνικές προδιαγραφές |
|
|
|
|
| Δελτίο ΕΚΑΧ αριθ. |
| Σχήμα |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Διάστημα κύματος |
1310nm±20nm
1550nm±20nm |
1625nm±20nm
(Φιλτράρισμα) |
1650nm±5nm
(Φιλτράρισμα) |
1310nm/1550nm±20nm
1625nm±20nm
(Φιλτράρισμα) |
1310/1550nm±20nm
1650±5nm
(Φιλτράρισμα) |
| Φίλτρο |
/ |
Υψηλή διέλευση> 1595nm
Απομόνωση > 40dB
(1270 nm ~ 1585 nm) |
Πέρασμα ζώνης
1650nm±7nm
Απομόνωση > 40dB
(1650nm±10nm) |
Υψηλή διέλευση> 1595nm
Απομόνωση > 40dB
(1270 nm ~ 1585 nm) |
Διάδρομος ζώνης 1650nm±7nm
Απομόνωση > 40dB
(1650nm±10nm) |
| Τύπος ινών |
Γ.652 |
| Μέγιστο δυναμικό εύρος |
37/35dB |
38dB |
38dB |
38/36/36 dB |
40/38/38 dB |
42/40/40dB |
38/36/36 dB |
| Ζώνη τυφλής εκδήλωσης |
1m |
0.8m |
| ATT Σκοτεινή περιοχή |
6 μέτρα |
| ΠΟΝ τυφλή ζώνη |
30 μέτρα |
| Πεδίο δοκιμής |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Διάμετρος παλμού |
3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Ακριβότητα εμβέλειας |
±(0,75m+ Διαστήματα δειγματοληψίας 40,005% xΑπόσταση δοκιμής) |
| Απώλεια Resolutlon |
±0,001dB |
| Ακριβότητα απώλειας |
±0,05 dB/dB |
| |
| ΠΟΝ OTDR |
| Παράδειγμα σημείων |
16k-256k |
| Ανάλυση δείγματος |
00,05 μ-16 μ |
| Ακριβής αντανάκλαση |
±3dB |
| Τύπος αρχείου |
SORStandard Τύπος αρχείου |
| Τρόπος μέτρησης απώλειας |
Μέθοδος 4 σημείων / μέθοδος 5 σημείων |
| Επίπεδο ασφάλειας λέιζερ |
Τάξη ΙΙ |
| Ταχύτητα ανανέωσης |
3Hz (τύπος.) |
| Αποθήκευση δεδομένων |
Εσωτερική αποθήκευση:s3000 καμπύλες. Εξωτερική αποθήκευση: 4G bit |
| Συνδετήρας |
FC/UPC (αμοιβαία ανταλλάξιμη sC,sT) |
| Διασύνδεση δεδομένων |
USB, MiniUSB, 10M/100M θύρα Ethernet |
| ΟΠΜ |
| Περιοχή μήκους κύματος |
800 nm~1700 nm |
| Συνδετήρας |
Οικουμενικές αρθρώσεις FC/SC/ST |
| Πεδίο δοκιμής |
-50 dBm~+26 dBm |
| Αβεβαιότητα |
± 5% |
| Μακροκύματα βαθμονόμησης |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Τύπος λέιζερ |
ΕΠ-ΛΔ |
| Διάστημα κύματος |
Συμφωνεί με το μήκος κύματος εξόδου OTDR |
| Δύναμη εξόδου |
≥-5dBm |
| Σταθερότητα |
CW,± 0,5dB/15min ((Δοκιμή μετά από 15 λεπτά προθερμοποίησης) |
| Συνδετήρας |
FC/UPC ((Αναλλάξιμο sc,sT) |
| Ο δείκτης δοκιμής οπτικής απώλειας αναφέρεται στον ανωτέρω δείκτη LS και OPM. |
| Άλλα |
| Εμφάνιση |
5.6 ιντσών έγχρωμη οθόνη LCD+ αφής |
| Ηλεκτρική τροφοδοσία |
Διορθωτής AC/DCA: εισροή: 100V~240V,50/60Hz,0.6A, έξοδος: 12V~19V, 1.5Η μπαταρία: 7.4v, 5200mAh |
| Θερμοκρασία λειτουργίας |
-10°C~+50°C |
| Θέρμανση αποθήκευσης |
-40°C~+70°C |
| Σχετική υγρασία |
0~95%, μη συμπυκνωτικό |
| Βάρος |
< 1,2 kg |
| Μέγεθος |
227mmx160mmx70mm |
| Δραστηριότητες του οικοδεσπότη: PON OTDR/OPM/VFL/Ls/Χάρτης γεγονότων/Αναγνώριση τελών ινών (πρόσθετος ανιχνευτής αγορών) /Ελέγχος οπτικής απώλειας |
| |
| Κατάλογος ρυθμίσεων |
|
|
|
|
| - Όχι, όχι. |
Ονομασία |
Ποσότητα |
Σημείωση |
| 1 |
Διοικητής |
1 |
|
| 2 |
Προσαρμοστής AC/DC |
1 |
|
| 3 |
U δίσκος (που περιέχει λογισμικό ανάλυσης/Διαχειρίδιο χρήστη) |
1 |
|
| 4 |
Πένα αφής |
1 |
|
| 5 |
Γραμμή δεδομένων |
1 |
|
| 6 |
Προσαρμοστής OTDR SC |
1 |
|
| 7 |
Προσαρμοστής OPM SC |
1 |
|
| 8 |
Εγχειρίδιο χρήστη |
1 |
|
| 9 |
Πιστοποίηση βαθμονόμησης |
1 |
|
| 10 |
Πιστοποιητικό/Κάρτα εγγύησης |
1 |
|
| 11 |
Καθαρό κομμάτι βαμβακιού |
10 |
|
| 12 |
Δερμάτινο χερούλι |
1 |
|
| 13 |
Ειδική τσάντα για όργανα |
1 |
|
