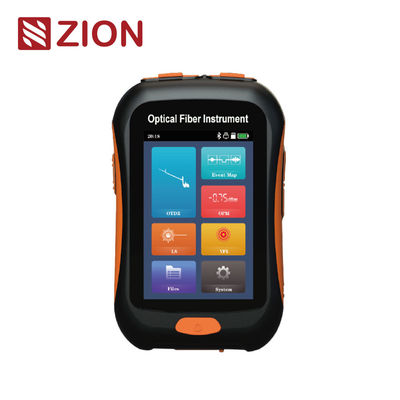

ZCOTDR-2800 Μίνι οπτικό ινώδες αντανάκλατομετρητή χρονικού πεδίου OTDR

ZCOTDR-2800 Mini Fiber Optic Time Domain Reflectometer OTDR

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50PCS
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση.
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	Δεν υπάρχει όριο.

Καλύτερη τιμή Επικοινωνήστε

Βάρος:

≤ 200g ((συμπεριλαμβάνεται μπαταρία)

Μέγεθος:

126 mm × 80 mm × 37 mm

Θερμοκρασία εργασίας:

-10℃~+50℃

Θέρμανση αποθήκευσης:

-40°C~+70°C

Επισημαίνω:

Μίνι οπτικό αντανάκλατομετρητή χρονικού πεδίου OTDR

Μίνι αντανακλαστήρα χρονικού πεδίου οπτικών ινών

Αντανακλαστικό χρονικού πεδίου οπτικών ινών OTDR

ZCOTDR-2800 Mini OTDR Οπτικός Χρονοτομεακός Ανακλαστήρας

Το Mini OTDR Οπτικός Χρονοτομεακός Ανακλαστήρας OTDR-2800 είναι συμπαγές και εύκολο στη μεταφορά. Υιοθετεί μια οθόνη αφής υψηλής ευκρίνειας 3,5 ιντσών, υποστηρίζει πολλαπλές αφές και ομαλή λειτουργία. Εσωτερική ενσωμάτωση OTDR, χάρτη συμβάντων, μετρητή οπτικής ισχύος, κόκκινου φωτός, φακού και άλλων λειτουργιών σε ένα, για την κάλυψη διαφόρων αναγκών δοκιμών σε διαφορετικές περιπτώσεις. Μεταξύ αυτών, η λειτουργία OTDR υιοθετεί μήκος κύματος 1550nm και ενσωματωμένο απομονωτή μήκους κύματος υψηλής απόδοσης. Μπορεί να εκτελέσει οπτική δοκιμή σε συνδέσεις 1490nm και 1577nm. Υποστηρίζει έως και περίπου +10dBm με δυνατότητα οπτικής δοκιμής και το μέγιστο εύρος μέτρησης είναι 80km. Το ZCOTDR-2800 χρησιμοποιείται για τη μέτρηση του μήκους, της απώλειας, της ποιότητας σύνδεσης και άλλων παραμέτρων της οπτικής ίνας. Μπορεί εύκολα να ελέγξει το σημείο διακοπής, την κάμψη και το σημείο απώλειας της σύνδεσης οπτικών ινών. Είναι κατάλληλο για συντήρηση γραμμής και δοκιμές επείγουσας επισκευής από το προσωπικό εγκατάστασης και συντήρησης.

Χαρακτηριστικά προϊόντος

• Περιοχή συμβάντων 2,5m, εύκολη δοκιμή βραχυκυκλωτήρα 5m

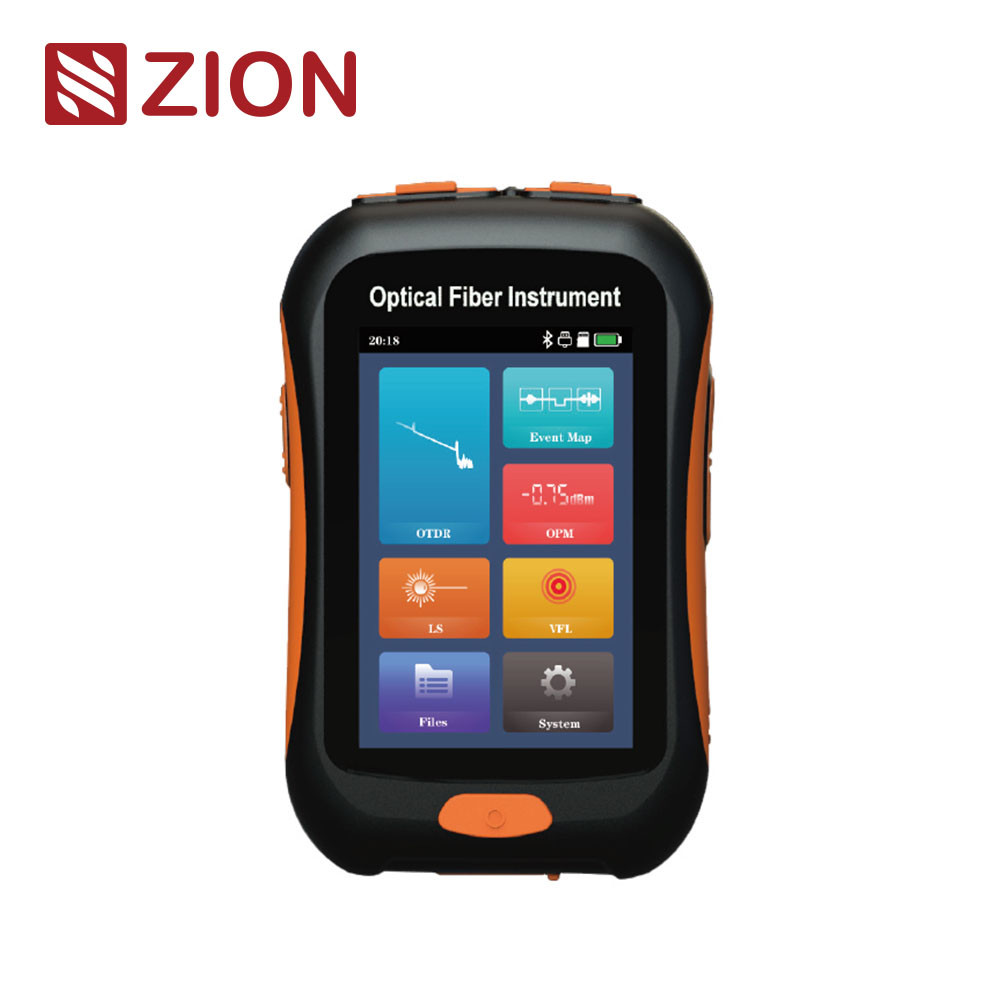

ZCOTDR-2800 Μίνι οπτικό ινώδες αντανάκλατομετρητή χρονικού πεδίου OTDR 0

• Έξυπνη ανάλυση συνδέσμων (Χάρτης συμβάντων)

• Ενσωματωμένο VFL/ OPM/LS, πλούσιο σε λειτουργίες

• Ελαφρύ και εύκολο στη μεταφορά

• Υποστήριξη ζωντανής δοκιμής

• Μέγιστο εύρος 80km

• Πλήρης λειτουργία οθόνης αφής, φιλική αλληλεπίδραση ανθρώπου-υπολογιστή

• Επεξεργαστής υψηλής απόδοσης, ομαλός έλεγχος

Τεχνικές προδιαγραφές

OTDR

Τύπος ίνας

G.652 SM

Μήκος κύματος

1550nm±20nm

Δυναμικό εύρος

20dB

Τυφλή ζώνη συμβάντων

2,5m

Τυφλή ζώνη ATT

10m

Εύρος δοκιμής

100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km

Πλάτος παλμού

5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/
800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs

Ακρίβεια εύρους

±(1m+ Διάστημα δειγματοληψίας+0.005%xΑπόσταση δοκιμής)

Ακρίβεια απώλειας

0.01dB

Γραμμικότητα

±0.05dB/dB

Μέγιστοι πόντοι δείγματος

≥20000

Μέγιστη ανάλυση δείγματος

≤0.03m

Ανάλυση απώλειας

0.01dB

Όριο απώλειας

0.20dB

Ανάλυση εύρους

0.01m

OTDR

Δείκτης διάθλασης

1.00000~2.00000

Ακρίβεια ανάκλασης

±3dB

Μορφή αρχείου

Μορφή τυπικού αρχείου SOR

Ανάλυση απώλειας

Μέθοδος 4 σημείων / Μέθοδος 5 σημείων

Επίπεδο ασφάλειας λέιζερ

Κατηγορία Ⅱ

Συνδετήρας

SC/PC

OPM

Εύρος κυμάτων

800nm~1700nm

Μήκος κύματος

Συνεπές με OTDR

Βαθμονόμηση κύματος

850/1300/1310/1490/
1550/1625/1650nm

Τύπος λέιζερ

Συνεπές με OTDR

Εύρος δοκιμής

-70~+10dBm(Προαιρετικό)/
-50~+26dBm(Τυπικό)

Ισχύς

≥-5dBm

Ανάλυση

0.01dB

Σταθερότητα

CW, ±0.5dB/15min
(Μετά από 15 λεπτά προθέρμανσης)

Αβεβαιότητα

±5%

Συνδετήρας

SC/PC

Συνδετήρας

Universal FC/SC/ST

Λειτουργία

CW/270Hz/330Hz/1kHz/2kHz

VFL

Άλλα

Μήκος κύματος

650nm±20nm

Οθόνη

Πλήρης οθόνη αφής 3,5 ιντσών,
320×480, Έγχρωμη οθόνη LCD

Ισχύς εξόδου

≥10mW

Τροφοδοσία

Μετασχηματιστής AC/DC:
είσοδος: 100V～240, 50/60Hz, 0.6A
έξοδος: 5V, 2A,
Μπαταρία λιθίου: 3.7V, 2200mAh

Λειτουργία

CW/1Hz/2Hz

Λειτουργία μπαταρίας

Αναμονή＞6h Συνεχής δοκιμή＞4h

Συνδετήρας

Universal FC/SC/ST

Αποθήκευση δεδομένων

εσωτερική≥2000 καμπύλες

Επίπεδο ασφάλειας λέιζερ

Κατηγορία II

Διασύνδεση δεδομένων

Type-C USB

Θερμοκρασία λειτουργίας

-10℃～+50℃

Θερμοκρασία αποθήκευσης

-40℃～+70℃

Σχετική υγρασία

0～95％ Μη συμπυκνωμένη

Βάρος

≤200g(Συμπεριλαμβανομένης της μπαταρίας)

Μέγεθος

126mm×80mm×37mm

Τυπική διαμόρφωση: OTDR, OPM, L S, VFL, Φακός,

Λίστα διαμόρφωσης

Κεντρική μονάδα (συμπεριλαμβανομένης της μπαταρίας), τροφοδοτικό, καλώδιο δεδομένων, CD-ROM (συμπεριλαμβανομένου λογισμικού ανάλυσης, εγχειριδίου οδηγιών), εγχειρίδιο οδηγιών, πιστοποιητικό βαθμονόμησης, Πιστοποιητικό συμμόρφωσης/Κάρτα εγγύησης εξυπηρέτησης μετά την πώληση, Μαξιλαράκια καθαρισμού, Ειδική συσκευασία για όργανα
